Machine de découpe d'onglet CNC ultra-précise à 5 axes

Caractéristiques et avantages du cadre d'armoire en aluminium 22,5°--135°

1. Système de contrôle intelligent CNC à 5 axes

• Equipé d'un contrôleur CNC industriel etservomoteurs sans balaispour les 5 axes, garantissant des mouvements fluides, précis et répétables.
• Écran tactile de 15 poucesavec interface conviviale : programmez les angles, les longueurs et les modes de coupe en quelques minutes ; prend en charge le transfert de données USB/LAN.
• Intégrécompensation automatiquepour les erreurs de longueur et d’angle, éliminant les réglages manuels et réduisant le gaspillage de matériaux.

2. Polyvalence d'angle inégalée (22,5 ° - 135 °)

• Rotation horizontale: 22,5° (vers l'extérieur) à 135° (vers l'intérieur) pour des combinaisons illimitées d'angles d'onglet.
• Inclinaison verticale: 45°--90° pour les coupes en biseau, permettant une coupe d'angle composé 2D complexe en un seul passage.
• Parfait pourcoins de cadre d'armoire en aluminium, onglets de cadre de porte et profils architecturaux personnalisés.

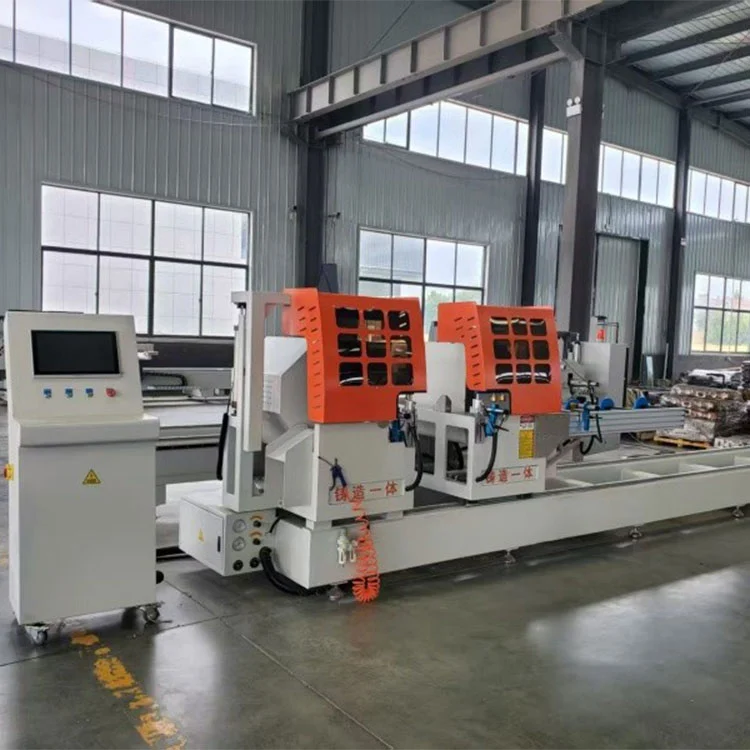

3. Coupe haute efficacité à deux têtes

• Deux têtes de coupe indépendantes (fixe à gauche, motorisée à droite) avecfonctionnement synchrone ou individuel.
• Longueur de coupe maximale :6000 mm; gère les grands profilés en aluminium pour les cadres d'armoires et les murs-rideaux.
• Cycle de coupe en montéeavec avance radiale : Combine les mouvements de pivotement et linéaires pour une capacité de coupe maximale.



Cadre d'armoire en aluminium 22,5°--135°

Scie à onglets composée CNC à 5 axes, 22.5 °-135 °, cadre d'armoire en aluminium, paramètres techniques

• ☆ Tension d'alimentation : 380 V ± 10 % 50 Hz ± 2 % système triphasé à quatre fils.
• ☆ Puissance du moteur de sciage : 3 kW 2800 tr/min
• ☆ Pression de service : 0,6 ~ 0,8 MPa.
• ☆ Spécifications de la lame de scie : Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Angle de la lame de scie : angle arbitraire de 45° à 90°.
• ☆ Angle de rotation de la table : 45 ° ~ 135 ° angle arbitraire
• ☆ Plage de sections de coupe : 200 mm × 200 mm (angle de coupe à 90°, largeur × hauteur, voir la plage de sections de coupe)
• ☆ Longueur de coupe : 700 mm ~ 5 000 mm (90°)
• ☆ Vitesse d'avance de la lame : 0~3 m/min
• ☆ Rugosité de la surface de coupe : ≤ Ra12,5 μm

FAQ

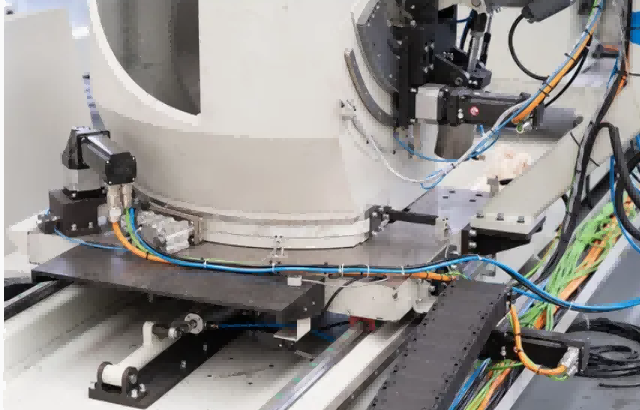

Servocommande CNC 5 axes

Le contrôle entièrement automatisé de la rotation, de l'inclinaison et du positionnement de la tête de scie garantit une coupe précise à angle composé sans réglage manuel.

Performances de coupe de haute précision

Offre une précision de ± 0,1 mm avec des coupes nettes et sans bavures, idéales pour la fabrication haut de gamme de profilés en aluminium et UPVC.

Coupe d'onglet et de biseau composée

Prend en charge les combinaisons d'angles complexes, notamment les coupes en onglet, en biseau et composées, pour les murs-rideaux et les profilés architecturaux.

Système de serrage de profil pneumatique

Le serrage multipoints assure un maintien stable et sécurisé pendant la coupe, minimisant les vibrations et améliorant la sécurité.

Structure de machine de qualité industrielle

Le cadre en acier robuste avec revêtement anticorrosion offre une stabilité et une durabilité à long terme dans les environnements d'atelier exigeants.

Interface CNC conviviale

La commande intuitive par écran tactile avec des programmes de coupe prédéfinis simplifie le fonctionnement et réduit le temps de formation.

Efficacité de coupe à grande vitesse

La broche optimisée et le système d'asservissement permettent des cycles de coupe rapides, augmentant ainsi la production quotidienne des fabricants de fenêtres et de portes.

Système de protection de sécurité

Équipé de protections de sécurité, d'un arrêt d'urgence et d'une alarme de défaut automatique pour garantir la sécurité de l'opérateur
