Fraiseuse d'extrémité de mur rideau de commande numérique par ordinateur de 800mm

Shandong Lebulang Precision Machinery Co., Ltd., opérant sous la marque Lebulang Machine, fabrique des équipements de traitement de l'aluminium dans son usine de Jinan, en Chine, depuis 1996. Cette fraise en bout CNC servo à 3 axes traite les profils de murs-rideaux et de façades en aluminium, les cadres de portes et de fenêtres et les extrusions architecturales. Il dispose d'une course sur l'axe X de 800 mm, d'une rotation automatique de la broche de 0° à 90°, d'une base en fonte robuste et d'un serrage multiprofil pour la production par lots. Un système CNC industriel SYNTEC doté d'une IHM conviviale prend en charge l'importation CAO USB et les bibliothèques de profils préchargées pour une configuration rapide.

• Déplacement de l'axe X de 800 mm :LeFraiseuse d'extrémité de mur rideau de commande numérique par ordinateur de 800mmfournit 800 mm de longueur de travail le long de l'axe X, permettant d'accueillir de grands profils de murs-rideaux et de façades dans une seule configuration.
• Servocommande CNC 3 axes :Les axes X, Y et Z sont entraînés par des servomoteurs couplés à des vis à billes de précision. La précision du positionnement est spécifiée à ±0,02 mm, permettant des dimensions cohérentes des tenons et des rainures sur tous les lots de production.
• Base en fonte robuste :Le bâti de la machine est en fonte, conçu pour amortir les vibrations et maintenir la stabilité lors du fraisage à grande vitesse. Cela contribue à des faces d'extrémité lisses et sans bavures et à une durée de vie plus longue de l'outil.
• Rotation automatique de la broche de 0° à 90° :La broche de fraisage peut tourner de 0° (horizontal) à 90° (vertical) sous contrôle du programme. Les extrémités des profilés horizontaux et verticaux peuvent être usinées en un seul serrage sans repositionnement manuel de la pièce ou de l'outillage.
• Serrage multi-profils :Le dispositif de serrage peut sécuriser 3 à 5 profils simultanément, permettant le traitement par lots d'opérations de fraisage en bout identiques en un seul cycle.

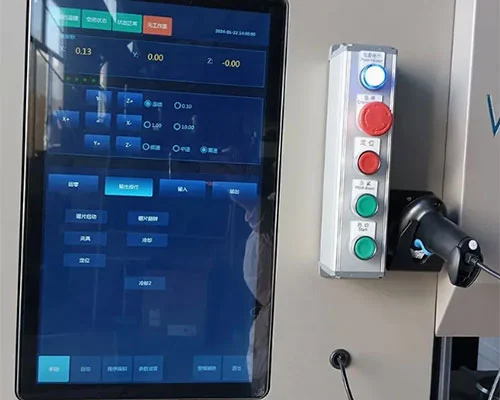

• Système CNC industriel SYNTEC :L'unité de contrôle comprend une IHM couleur, un port USB pour l'importation de fichiers CAO et des bibliothèques de profils préchargées avec des géométries courantes de tenons et d'encoches. Les opérateurs sélectionnent le programme, chargent les profils et démarrent le cycle sans écrire de code G.

Fraiseuse d'extrémité de mur rideau de commande numérique par ordinateur de 800mm

Comment ça marche

LeFraiseuse d'extrémité de mur rideau de commande numérique par ordinateur de 800mmfonctionne avec l'opérateur chargeant jusqu'à cinq profilés en aluminium dans le dispositif de serrage pneumatique. Après avoir sélectionné le programme d'usinage à partir du contrôleur SYNTEC — soit à partir de la bibliothèque préchargée, soit à partir d'un fichier importé par CAO — le cycle démarre. Les axes X, Y et Z servomoteurs positionnent la fraise à la première extrémité du profil. La broche peut tourner automatiquement entre 0° et 90° pour usiner des surfaces horizontales et verticales sans desserrer les pièces. Une fraise en carbure de Φ350 mm fonctionnant à 2 800 tr/min enlève de la matière pour former des tenons, des encoches et des rainures. La profondeur maximale du tenon est de 100 mm et la section transversale maximale du profilé est de 330 mm de largeur sur 180 mm de hauteur. Après avoir terminé la séquence programmée à une extrémité, les axes se repositionnent sur la pièce suivante. Une fois tous les profils du lot terminés, les pinces se libèrent et l'opérateur retire les pièces usinées.

Composants clés

• Banc de machine en fonte :Fournit une base rigide et amortissant les vibrations pour les rails de guidage linéaires et les axes mobiles. La masse de la pièce moulée aide à maintenir la stabilité de coupe lors des passes de fraisage lourdes.
• Servomoteurs et vis à billes (X/Y/Z) :Les servomoteurs AC avec vis à billes rectifiées avec précision offrent une précision de positionnement de ± 0,02 mm sur la course de l'axe X de 800 mm, une capacité de largeur de 330 mm et une capacité de hauteur de 180 mm.

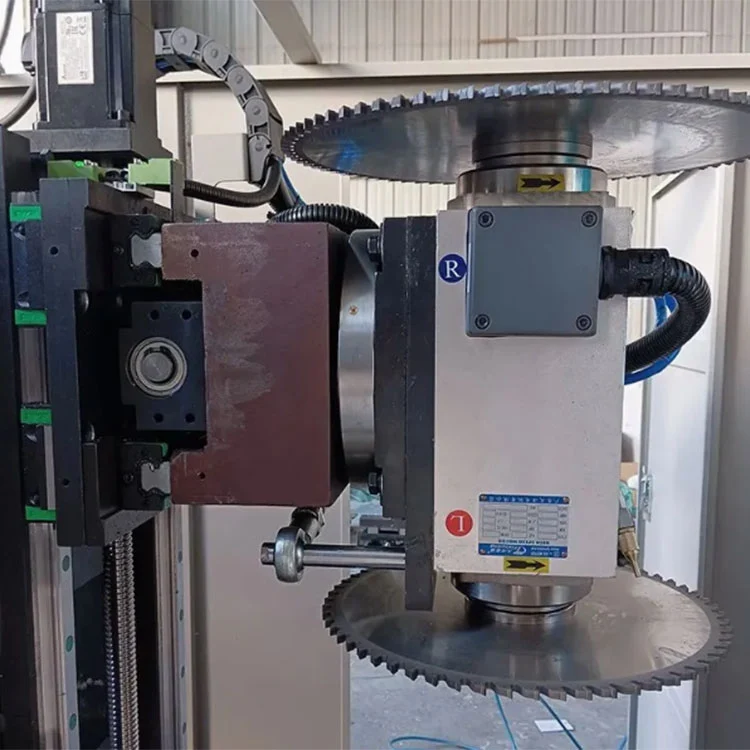

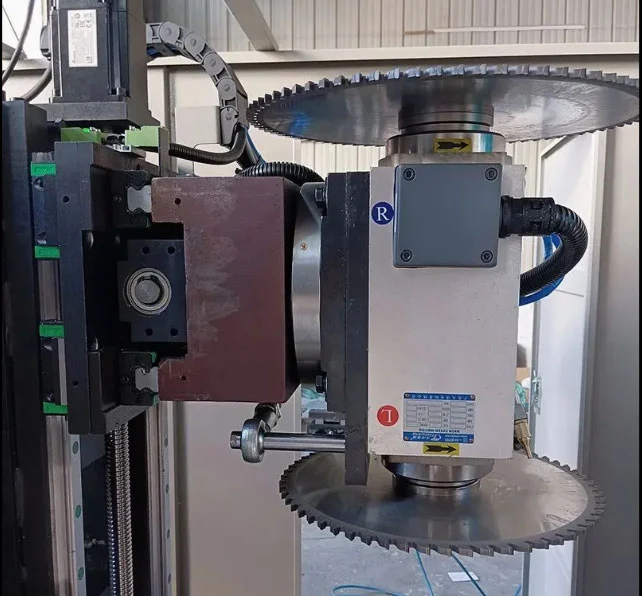

• Ensemble broche rotative :Un moteur de 3 kW entraîne la fraise Φ350 mm à 2800 tr/min. Le boîtier de broche tourne de 0° à 90° sous servocommande pour une commutation automatique entre la fraisage en bout horizontal et vertical.

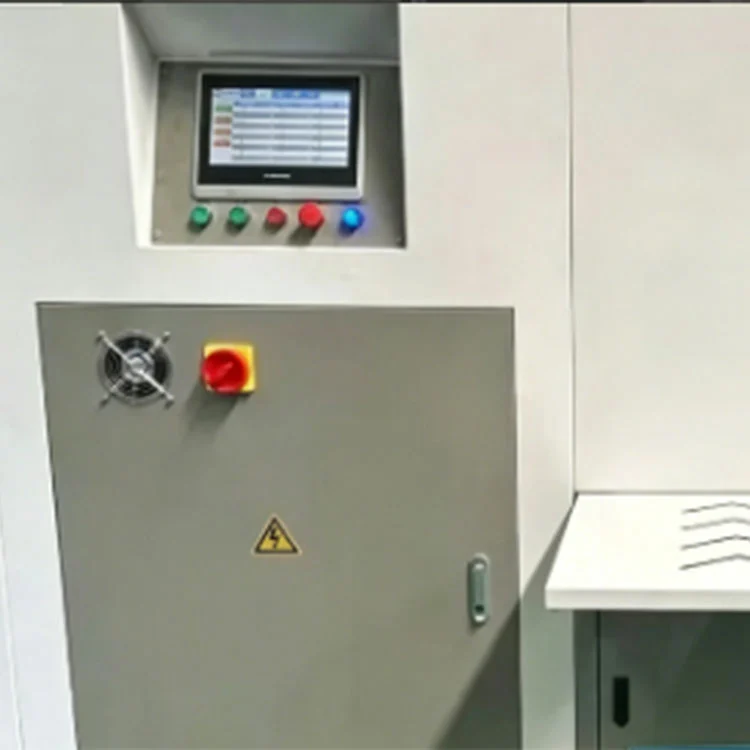

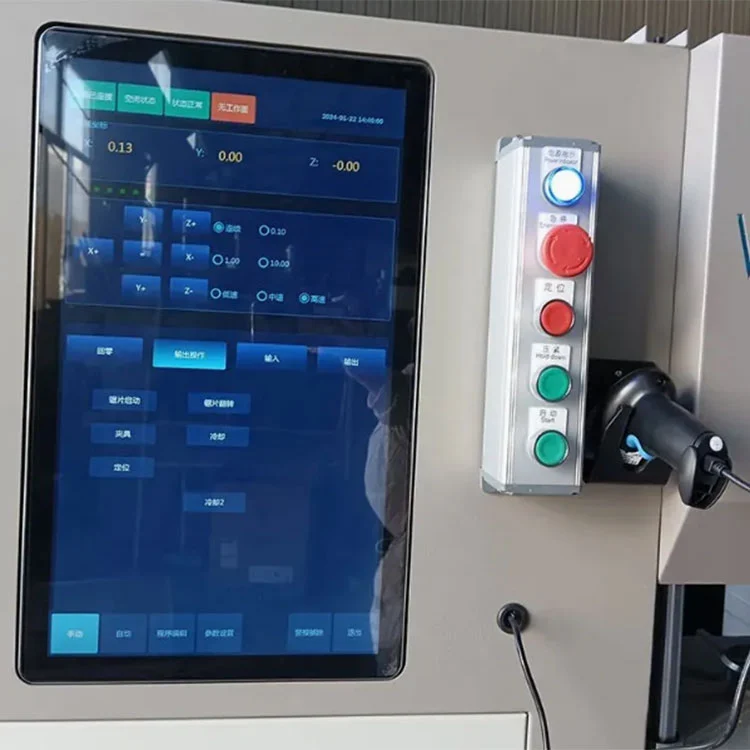

• Contrôleur CNC SYNTEC :Système CNC de qualité industrielle avec une IHM à écran tactile couleur. Stocke les bibliothèques de profils, importe les dessins CAO via USB et gère le mouvement des axes, la rotation de la broche et les séquences de serrage.

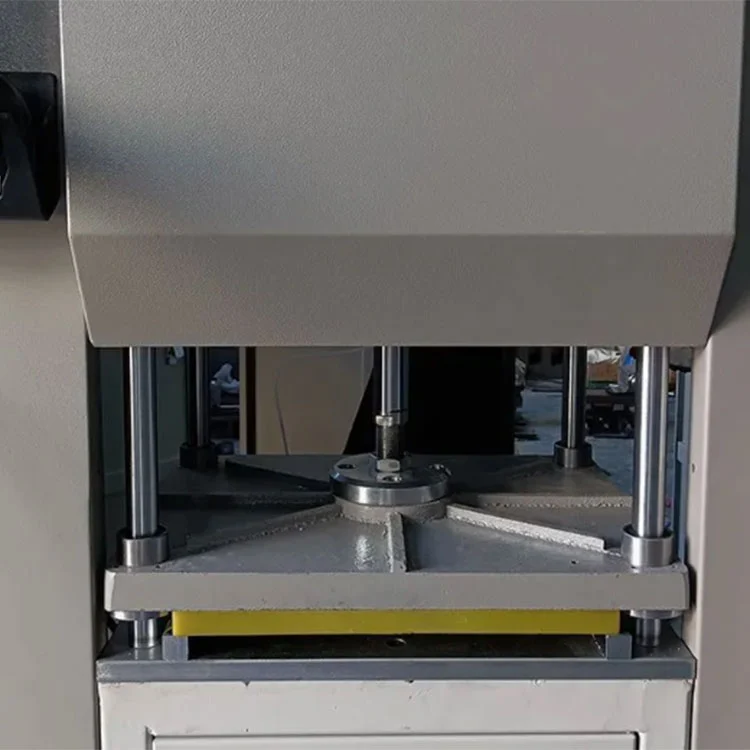

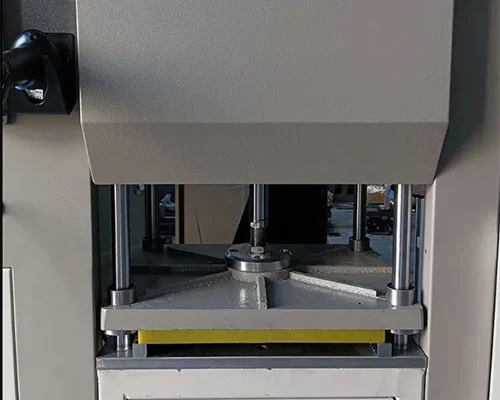

• Pince pneumatique multiprofil :Peut contenir 3 à 5 profils simultanément. La force de serrage est régulée par la pression d'air réglée entre 0,5 et 0,8 MPa. Les inserts de mâchoire peuvent être modifiés pour différentes sections de profil.
• Enceinte de sécurité :Des protections couvrent la zone de fraisage pendant le fonctionnement. Un circuit d'arrêt d'urgence arrête tous les axes et la rotation de la broche lorsqu'il est activé.

Applications

LeFraiseuse d'extrémité de mur rideau de commande numérique par ordinateur de 800mmest utilisé pour :

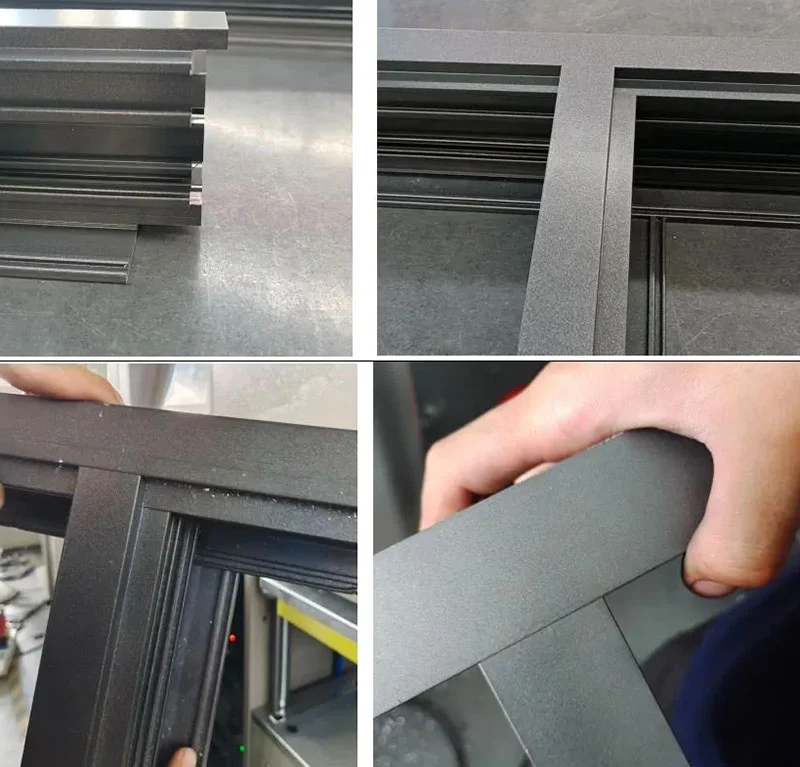

• Fraisage en bout de profilés pour murs-rideaux et façades en aluminium.
• Traitement des tenons des meneaux et des traverses des cadres de portes et fenêtres.
• Encochage et découpe de rainures de profilés architecturaux en aluminium.

Emballage et expédition

1. Filmage complet de la machine pour la protéger de l'humidité.
2. Rembourrage de bord anti-collision à tous les coins et parties saillantes.
3. Caisse et palette en contreplaqué sans fumigation avec cerclage en acier pour un transport sécurisé.

Fabricant et garantie

• Fabricant établi :Shandong Lebulang Precision Machinery Co., Ltd. produit des équipements de traitement de l'aluminium et du PVC dans son usine de Jinan, en Chine, depuis 1996.Fraiseuse d'extrémité de mur rideau de commande numérique par ordinateur de 800mmest fourni directement en usine avec la certification CE et ISO 9001.
• Garantie et assistance :Une garantie d'un an couvre la structure principale contre les défauts de fabrication. Une assistance technique à distance, des vidéos de fonctionnement et un manuel en anglais sont fournis sans frais supplémentaires.
• Des pièces de rechange:Les articles couramment remplacés tels que les fraises, les mâchoires de serrage et les joints sont stockés et peuvent être expédiés avec des envois de fret réguliers.
• Personnalisation :Les configurations OEM et ODM sont acceptées. Les spécifications de tension, de déplacement sur l'axe X et de broche peuvent être adaptées aux exigences du client.

FAQ

Q1 : Quels profils cette machine peut-elle traiter ?

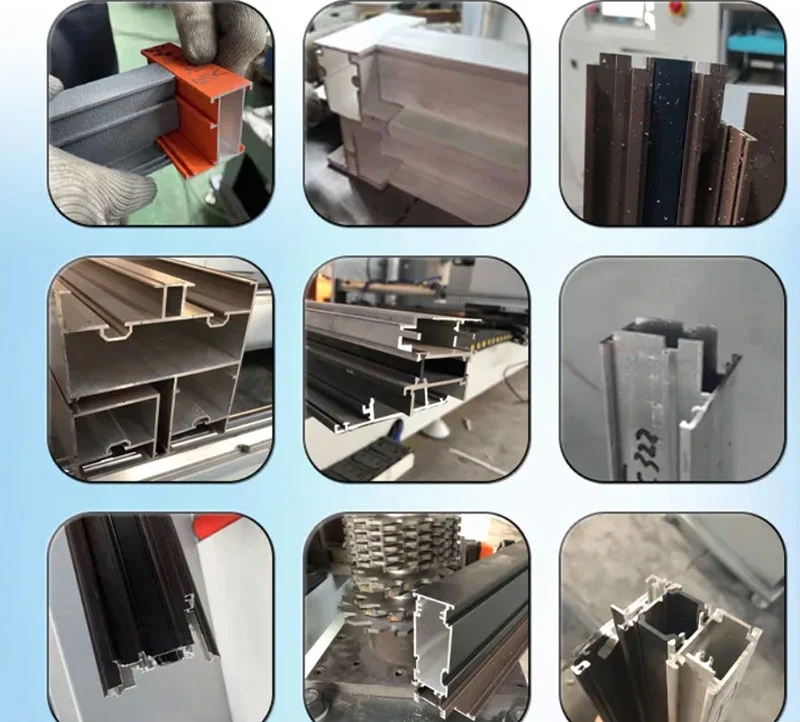

R : Il est conçu pour les profilés de murs-rideaux en aluminium, les extrusions de façade et les sections de cadres de portes et de fenêtres. La section transversale maximale de traitement est de 330 mm de large sur 180 mm de haut, avec une profondeur de tenon allant jusqu'à 100 mm.
