Scie à encocher pour mur-rideau CNC robuste

Aperçu

La scie à encocher pour murs-rideaux robuste est une solution de coupe de qualité professionnelle conçue spécifiquement pour la fabrication de murs-rideaux en aluminium et de profilés de façade. Construit avec un cadre en acier rigide et une servocommande CNC avancée, il offre une précision reproductible, une flexibilité multi-angle et une durabilité de qualité industrielle pour les environnements de production à grand volume.

Que vous traitiez des murs-rideaux commerciaux, des systèmes de vitrines ou des extrusions d'aluminium architectural, cette machine garantit des encoches propres et sans bavures avec un minimum de déchets de matériaux, réduisant ainsi les reprises manuelles et augmentant le débit global.

Scie à encocher robuste pour murs-rideaux



Principales fonctionnalités

1. Contrôle de précision CNC

Équipé d'un système de servomoteur à haute réponse et d'un contrôleur programmable CNC, la précision de positionnement de la tête de coupe atteint ± 0,1 mm. Les opérateurs peuvent stocker plusieurs programmes Notch pour une commutation rapide des recettes entre différents types de profils.

2. Structure rigide robuste

Le corps de la machine est construit à partir de tubes d'acier à paroi épaisse avec un traitement anti-stress, éliminant les vibrations lors de la coupe à grande vitesse. Cela garantit une qualité de coupe constante, même en fonctionnement continu 24h/24 et 7j/7.

3. Système de serrage pneumatique

Les vérins pneumatiques à double action avec pression réglable assurent un serrage sûr et sans traces sur les surfaces délicates en aluminium anodisé ou thermolaqué. La fonction de dégagement rapide réduit le temps de cycle entre les pièces.

4. Capacité d'encoche multi-angles

Prend en charge des angles d'encoche réglables de 0° à 90° (ou spécifiez votre plage) pour s'adapter à diverses configurations de meneaux et de traverses de murs-rideaux. Les paramètres d'angle peuvent être ajustés via un affichage numérique ou une interface CNC.

5. Extraction de copeaux à haute efficacité

Le port de collecte de poussière/copeaux intégré se connecte aux systèmes d'extraction industriels standard, maintenant un environnement de travail propre et prolongeant la durée de vie de la lame.

6. Interface conviviale pour l'opérateur

IHM à écran tactile intuitive avec prise en charge multilingue (anglais, espagnol, russe, arabe). La programmation visuelle permet aux opérateurs de définir les dimensions des encoches sans formation technique avancée.

Comment ça marche

1. L'opérateur place le profilé en aluminium sur la table de travail et active les pinces pneumatiques qui fixent la pièce dans les directions verticale et horizontale.

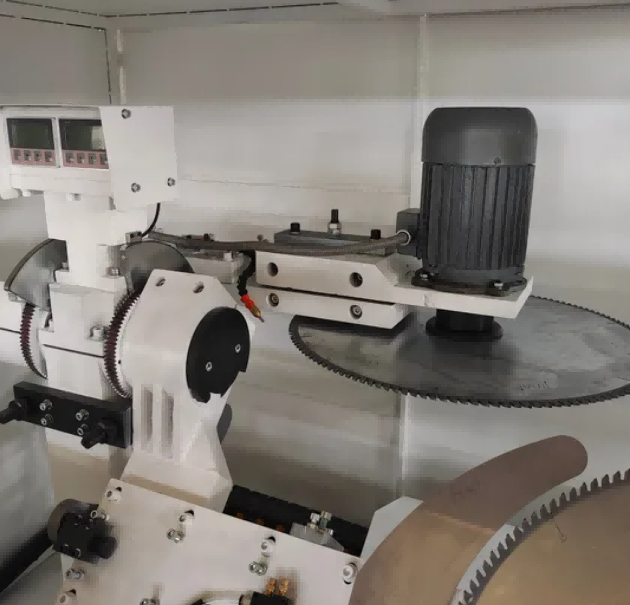

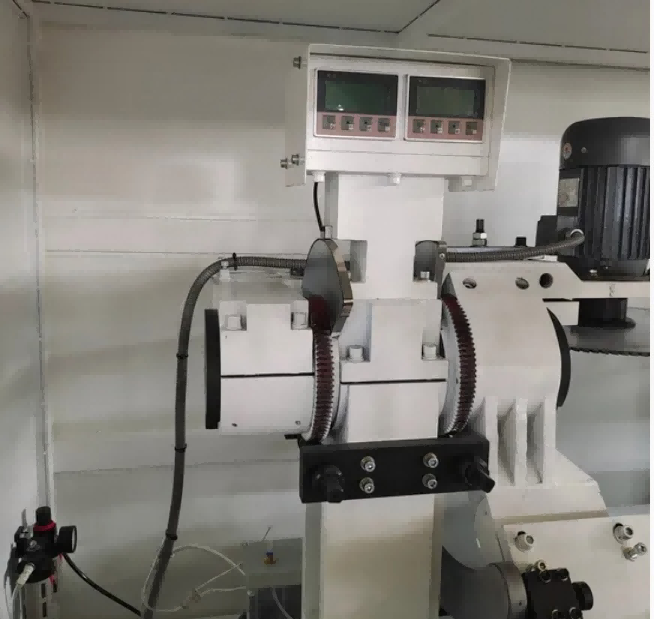

2. L'angle de coupe souhaité est réglé à l'aide de l'affichage numérique à échelle magnétique et les doubles lames de scie sont positionnées en conséquence dans la plage de ± 45°.
3. Le système d'alimentation hydropneumatique fait avancer les lames en rotation dans le profil à une vitesse contrôlée (0 à 3 m/min), coupant des encoches, des rainures ou des angles composés en un seul passage.
4. Le système CNC prend en charge l'importation de graphiques CAO et la programmation graphique, permettant aux opérateurs de définir des modèles d'encoches, des positions de trous et des dimensions de fentes directement à partir des fichiers de conception.
5. La configuration du servomoteur complet à trois axes (axes X, Y, Z entraînés par crémaillère et pignon et vis à billes) permet une véritable liaison à trois axes pour le perçage, le fraisage de rainures, de trous ronds, de trous de forme spéciale, de trous de serrure et de fraises en un seul serrage.
6. Une table de travail rabattable sur trois côtés en option permet d'usiner le profilé sur trois faces sans repositionnement, améliorant ainsi l'efficacité du traitement pour les extrusions d'aluminium complexes.
7. Une fois le cycle de coupe terminé, les lames se rétractent, les pinces se relâchent et le profil usiné est retiré.

Fabricant et garantie

Shandong Lebulang Precision Machinery Co., Ltd., opérant sous le nom de Lebulang Machine, produit des équipements de traitement de l'aluminium dans son usine de Jinan, en Chine, depuis 1996.Scie à encocher robuste pour murs-rideauxest fourni directement en usine avec la certification CE et ISO. Une garantie de 12 mois s'applique sur la structure principale. Une assistance technique à distance, des vidéos de formation au fonctionnement et un manuel en anglais sont inclus. Une formation sur site et une mise en service peuvent être organisées moyennant des frais supplémentaires. Les pièces de rechange telles que les lames de scie, les joints pneumatiques et les composants de guidage sont stockées pour l'expédition.

FAQ

Q1 : Quelle est la taille maximale du profil que cette machine peut traiter ?

R : Le modèle standard gère des profils jusqu'à 300 × 250 mm avec une profondeur de coupe maximale de 175 mm. Des configurations personnalisées pour des sections plus grandes jusqu'à 350 × 300 mm sont disponibles sur demande.

Q2 : Peut-il couper des angles autres que ±45° ?

R : Le modèle standard prend en charge la coupe d’angle arbitraire à ±45° des deux côtés. Une version CNC en option étend la plage à ±90° pour des géométries de profils plus complexes.

Q3 : Quelle est la précision du traitement ?

R : La précision de positionnement est spécifiée à ±0,1 mm, avec une précision de positionnement répétée de ±0,05 mm dans des conditions de fonctionnement constantes.

Q4 : Fournissez-vous un service après-vente et une formation ?

R : Une formation opérationnelle en ligne gratuite et une assistance technique à distance sont fournies. La formation et l'installation sur site peuvent être organisées séparément. Une garantie de 12 mois s'applique, avec une assistance technique à vie disponible.

Q5 : La machine est-elle adaptée à la production de masse ?

R : Le système de coupe synchrone à double lame, de serrage pneumatique et d'alimentation contrôlée est conçu pour une production continue dans les installations de fabrication de murs-rideaux. La capacité de production mensuelle de l'usine est d'environ 50 ensembles.
