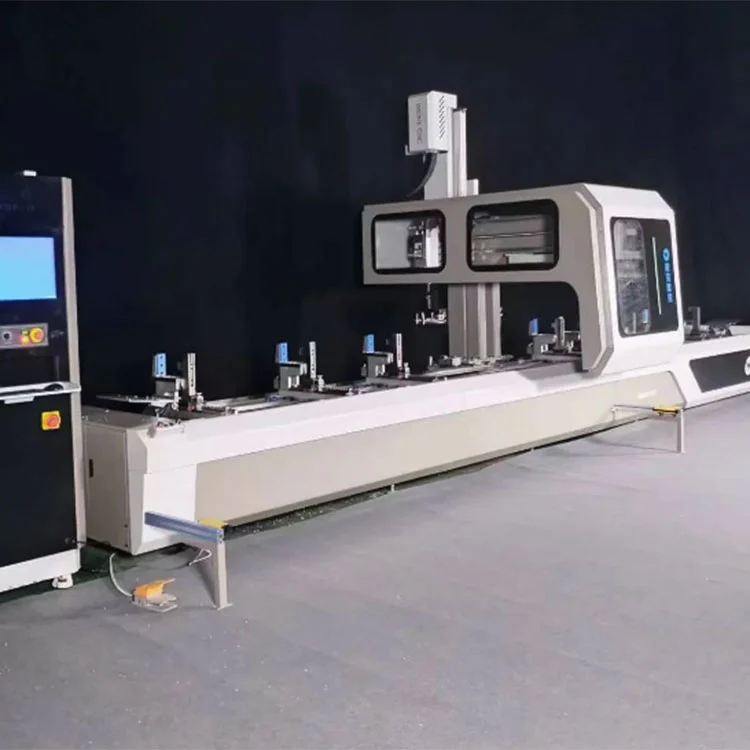

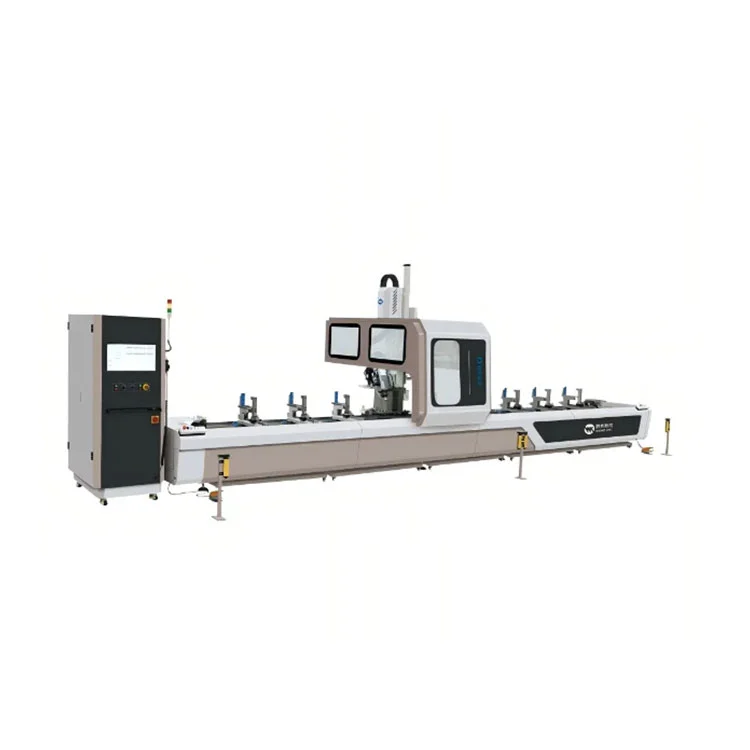

Centre de fraisage de perçage de mur-rideau CNC à 4 axes
Le centre de fraisage et de perçage de murs-rideaux CNC à 4 axes est une machine CNC multifonctionnelle haut de gamme conçue pour le traitement des murs-rideaux, des fenêtres et des portes en aluminium et des profilés industriels. La célèbre marque Lebulang est un fabricant de machines chinois. Dotée d'une liaison à 4 axes (rotation X/Y/Z + A), elle réalise le perçage, le fraisage, le taraudage, le rainurage et le fraisage en bout dans une seule configuration, idéale pour les projets complexes de façades et de murs-rideaux unifiés.
Spécifications techniques
| Article | Paramètre |
| Modèle | Centre de fraisage de perçage de mur-rideau CNC à 4 axes |
| Nombre d'axes | 4 (axe rotatif X, Y, Z + A) |
| Puissance de broche | 9 kW / 12 kW (en option) |
| Vitesse de broche | 0 à 24 000 tr/min |
| Magasin d'outils | 12 positions (standard) |
| Diamètre maximum de perçage | 16 millimètres |
| Déplacement sur l'axe X | 7 000 mm (9 000 mm en option) |
| Déplacement sur l'axe Y | 600 millimètres |
| Déplacement sur l'axe Z | 400 millimètres |
| Rotation de l'axe A | -90° ~ +90° |
| Taille maximale du profil | 300 × 300 mm |
| Pression atmosphérique de travail | 0,6 à 0,8 MPa |
| Alimentation | 380 V / 50 Hz / triphasé |
| Dimension hors tout (L×L×H) | 7 500 × 1 800 × 2 000 mm |
| Service | Bon service, haute qualité, bon prix |

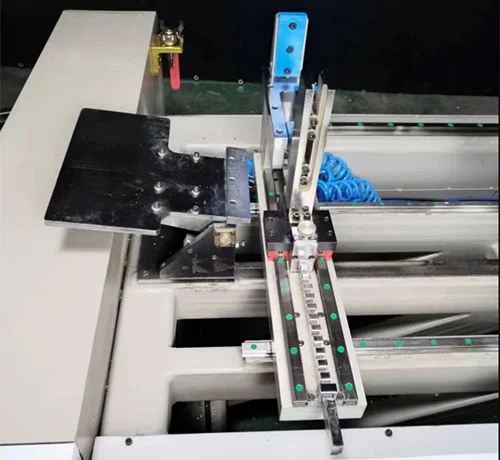

Centre de fraisage de perçage de mur-rideau CNC à 4 axes
- • Système de liaison à 4 axes: X/Y/Z linéaire + rotation de l'axe A (-90°~+90°), permet un usinage multiface et angulaire sans repositionnement.

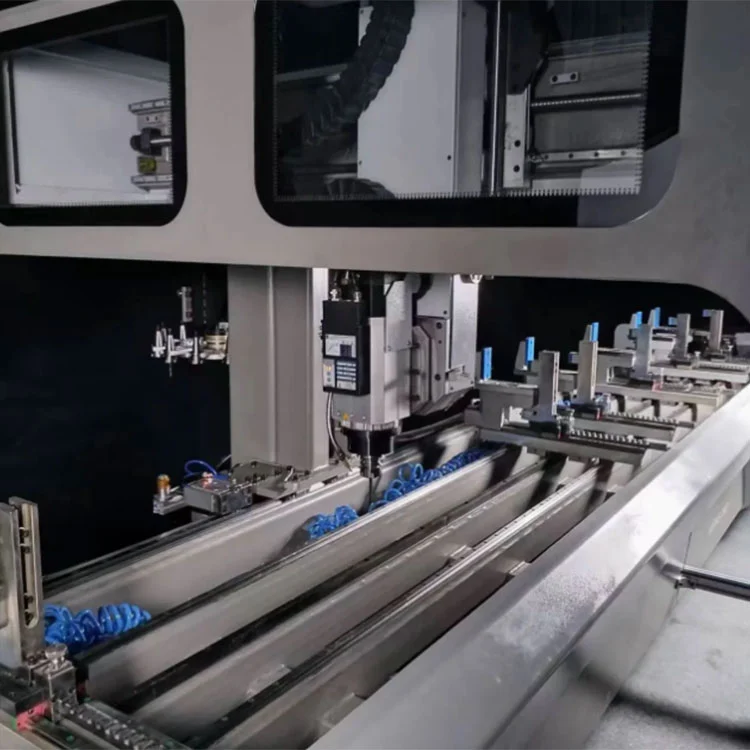

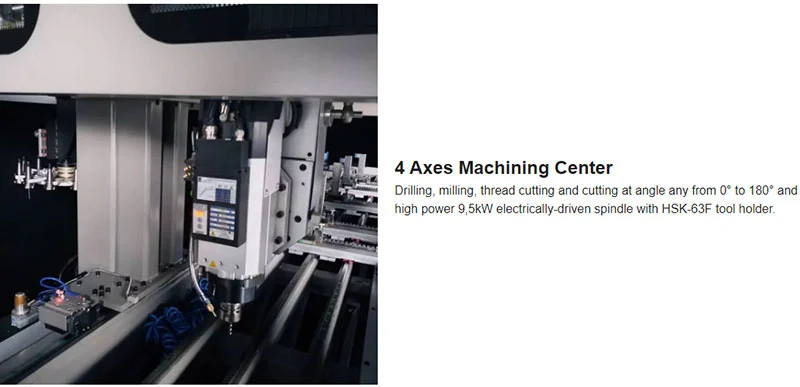

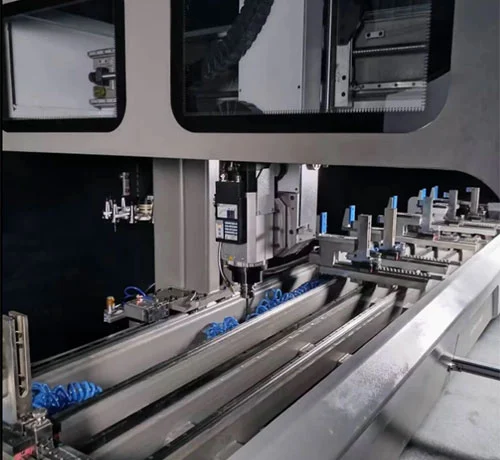

- • Broche puissante: Électrobroche haute vitesse de 9 à 12 kW (24 000 tr/min), cône ISO30, coupe robuste.
- • Changeur d'outils automatique (ATC): 10 à 12 positions d'outils standard, changement d'outil rapide (<2 secondes), réduit les temps d'arrêt.
- • Composants de mouvement de précision: guides linéaires HIWIN, vis à billes, servomoteurs ; précision de positionnement ±0,08 mm.
- • Structure robuste: Châssis en acier soudé avec vieillissement vibratoire ; poutre en fonte pour la stabilité.
- • Double zone de travail: Deux zones indépendantes pour un chargement/déchargement interactif, une production non-stop.

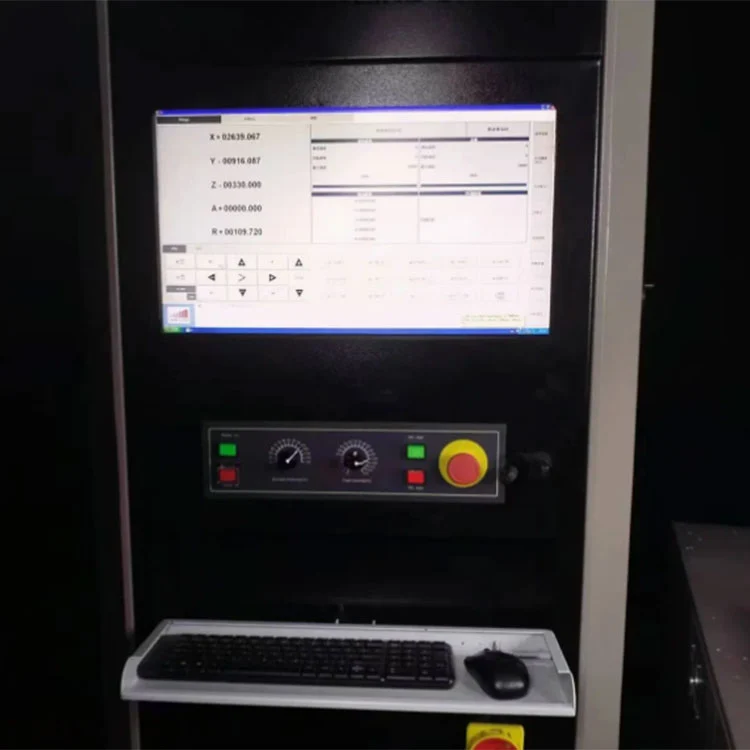

- • Système CNC avancé: Siemens 808D / Taïwan SYNTEC ; Programmation 3D, import DXF, simulation hors ligne.

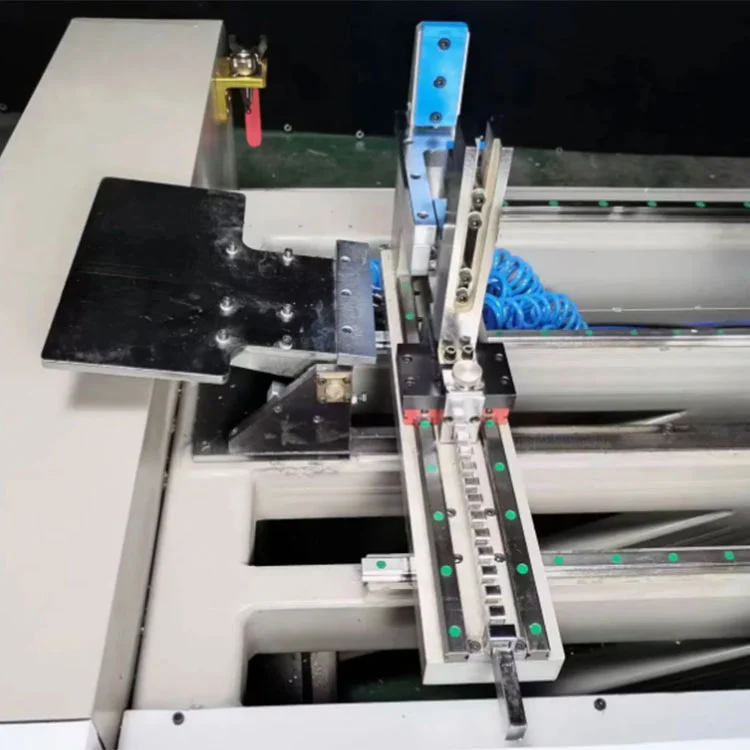

- • Protection du profil: La conception de la pièce stationnaire évite les dommages à la surface ; luminaires pneumatiques réglables.
FAQ
Q : Quelle est la différence entre 3 axes et 4 axes ?
R : 4 axes ajoute unaxe A rotatif, permettant-90° à +90°usinage angulaire; une configuration pour tous les côtés, pas de re-serrage.
Q : Peut-il traiter des profils longs ?
R : Oui. StandardCourse X de 7 000 mm, extensible à9 000 millimètrespour profilés de murs-rideaux extra-longs.
Q : La formation est-elle incluse ?
R : Oui. Nous fournissonsformation gratuite en ligne/hors lignepour le fonctionnement, la programmation et la maintenance.
