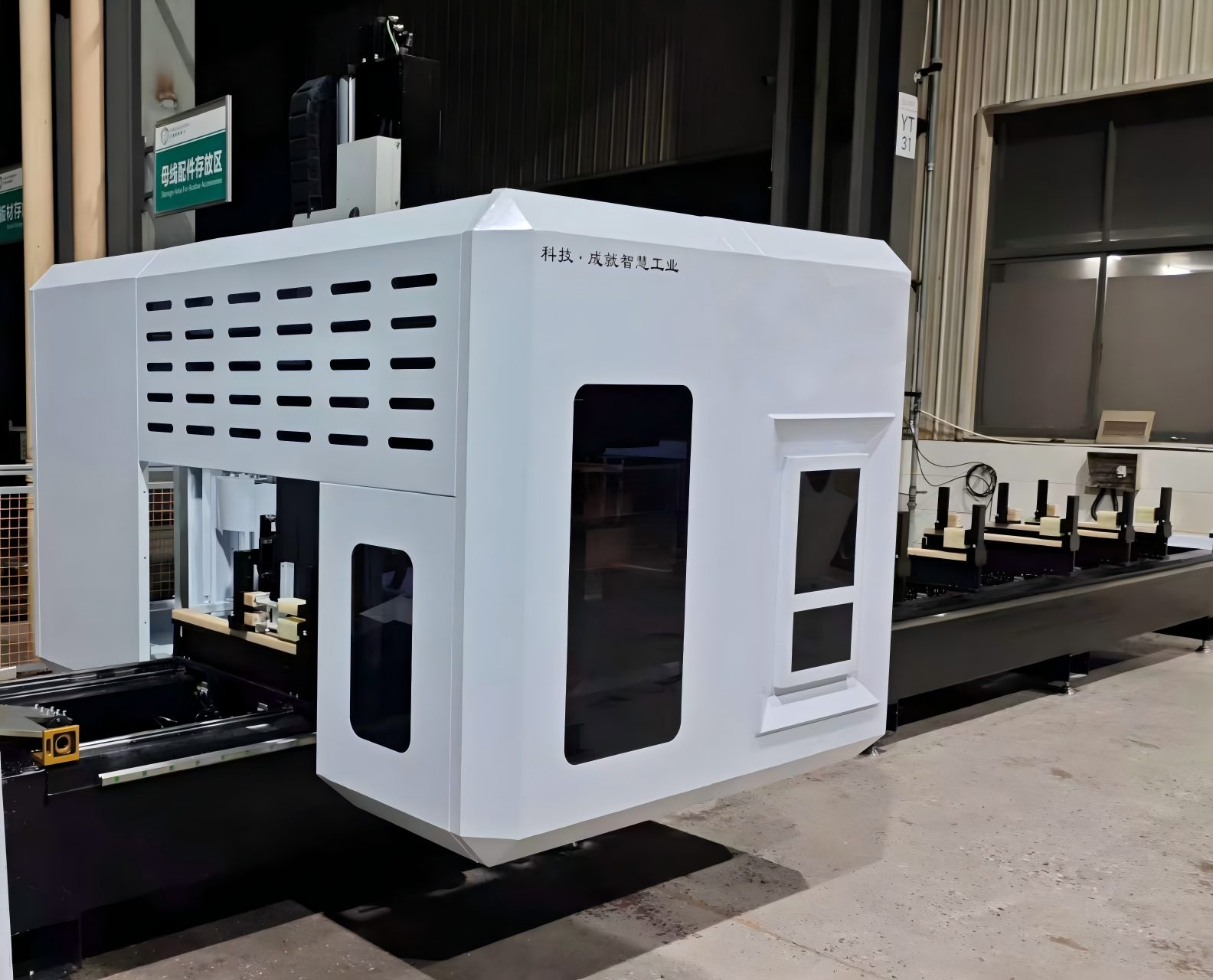

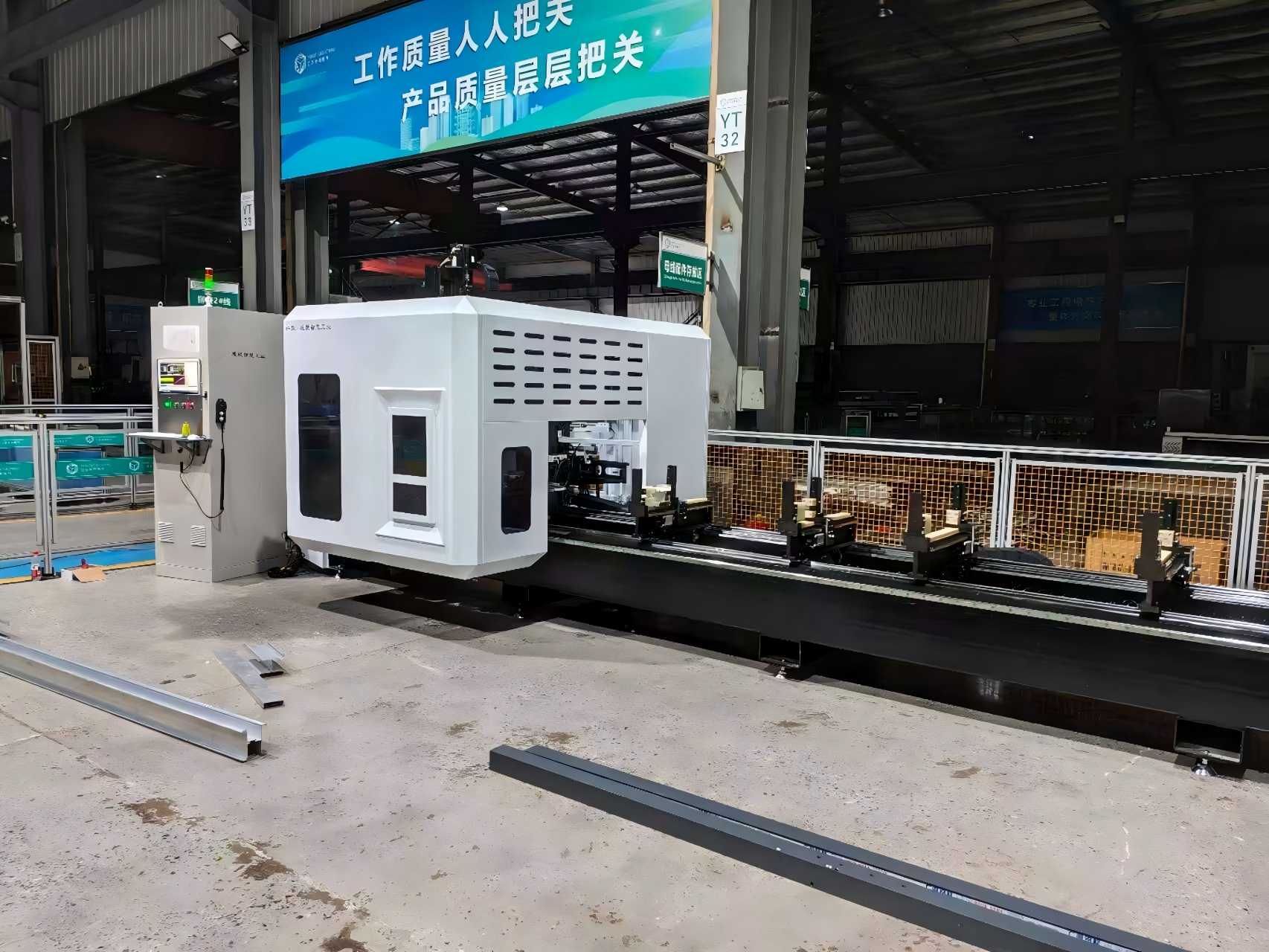

Centre d'usinage à portique 5 axes à grande vitesse pour la fabrication de murs-rideaux

Notre centre d'usinage à portique 5 axes à haute rigidité est spécialement conçu pour l'industrie des murs-rideaux architecturaux et des façades. Il excelle dans l'usinage de profilés en aluminium grand format, de panneaux de murs-rideaux unifiés et de géométries complexes avec une précision de positionnement de ±0,05 mm. Conçu pour le fraisage, le perçage, le taraudage et la découpe à grande vitesse, il améliore considérablement l'efficacité de la fabrication tout en garantissant une qualité de surface supérieure. Certifié CE avec un support après-vente complet.

Principales fonctionnalités

• Usinage simultané sur 5 axes – Idéal pour les géométries de façades complexes et les contours 3D.

  Structure de portique robuste – Grande rigidité et excellent amortissement des vibrations pour une précision à long terme.

  Zone d'usinage grand format – Prend en charge les panneaux, meneaux et traverses de murs-rideaux surdimensionnés.

  Broche haute vitesse – Optimisée pour l'usinage de profilés en aluminium et en acier.

  Changeur d'outils automatique (ATC) – Réduit les temps d'arrêt et améliore la productivité.

  Système CNC convivial – Compatible avec les logiciels CAO/FAO grand public.

  Configuration personnalisable – Solutions OEM/ODM disponibles pour les entrepreneurs mondiaux.




Spécifications techniques

Comment ça marche

Entrée CAO/FAO

Le panneau de mur-rideau ou le profilé aluminium est d'abord modélisé en CAO (LogiKal, SchüCal, SolidWorks, etc.).

Le logiciel de FAO convertit le modèle 3D en parcours d'outils et en code G, y compris les angles de coupe, les avances, la vitesse de broche et la séquence de changement d'outil.

2. Serrez la pièce

De longs profilés de murs-rideaux en aluminium/acier ou de grands panneaux de façade sont fixés sur le banc de la machine à l'aide de pinces mobiles à commande CNC.

Les pinces se positionnent automatiquement pour éviter les collisions et maintenir la pièce sans déformation.

3. La structure du portique se déplace en X/Y

La machine utilise un portique de type pont :

Axe X = le portique se déplace le long du profilé/panneau

Axe Y = la tête d'usinage se déplace sur toute la largeur

Axe Z = la broche monte/descend

Cela donne un grand espace de travail ouvert pour les pièces de mur-rideau surdimensionnées.

4. Deux axes rotatifs inclinent la broche

En plus de X/Y/Z, la machine possède :

Axe A = inclinaison autour de X

Axe C = rotation autour de Z

(ou B/C selon la conception de la tête)

Ainsi, la broche peut couper des onglets composés, des trous de drainage inclinés, des contours de façade 3D et des éléments latéraux sans desserrer la pièce.

5. Découpe simultanée sur 5 axes

Le contrôleur CNC pilote ensemble les axes linéaires et rotatifs.

L'outil reste au meilleur angle par rapport à la surface → finition plus lisse, moins de broutage, pas de refixation.

Opérations typiques dans une configuration :

Fraisage en bout

Perçage / taraudage

Rainurage

Coupe d'onglet

Coupe de lame de scie

Fraisage de contours 3D pour façades complexes

6. Changement d'outil automatique

Les outils sont stockés dans un magasin (forets, fraises, tarauds, lames de scie).

L'ATC change automatiquement d'outils au cours du programme, de sorte qu'un profil de mur-rideau peut être entièrement usiné sans intervention de l'opérateur.

7. Vérification et sortie en cours de processus

Les sondes/encodeurs vérifient la position et l’état de l’outil.

La CNC compense les écarts en temps réel.

Résultat : un meneau, une traverse ou un panneau de façade de mur-rideau fini avec des trous, des rainures et des angles complexes précis, prêts à être assemblés.

Champ d'application principal

Applications typiques pour leCentre d'usinage à portique 5 axes pour mur-rideauinclure:

1. Cadres de murs-rideaux en aluminium unifiés pour immeubles de grande hauteur
2. Extrusions de façades en verre à cadre caché et à cadre apparent
3. Joints d'angle pour murs-rideaux et profilés de façade de forme spéciale
4. Véranda, puits de lumière et grands profilés de fenêtres et de portes en aluminium
5. Supports de support en aluminium pour mur-rideau en verre à appui ponctuel
6. Façade industrielle en aluminium et profilés muraux décoratifs en acier
7. Profilés en aluminium légers pour l'aérospatiale (compatibles avec tous les secteurs)

Matières premières appropriées : alliage d'aluminium 6063, extrusions creuses, aluminium massif, acier à paroi mince, profilés architecturaux en PVC.

Scénarios d'application

Production de murs-rideaux unitisés

Panneaux de façade architecturaux

Meneaux et traverses en aluminium

Géométrie complexe du mur-rideau

Usinage de rainures pour murs-rideaux en verre

Cadres structurels pour murs-rideaux en acier
