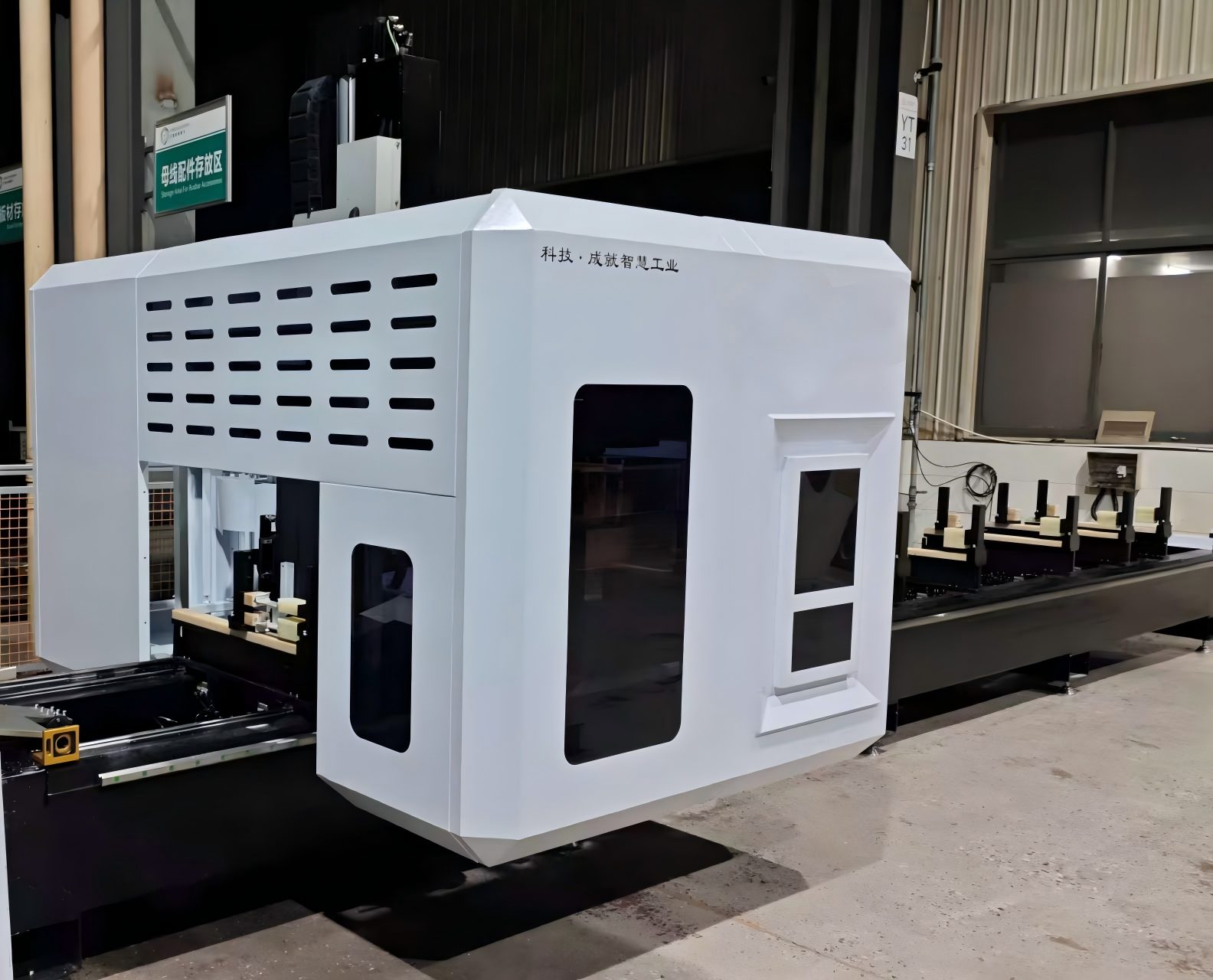

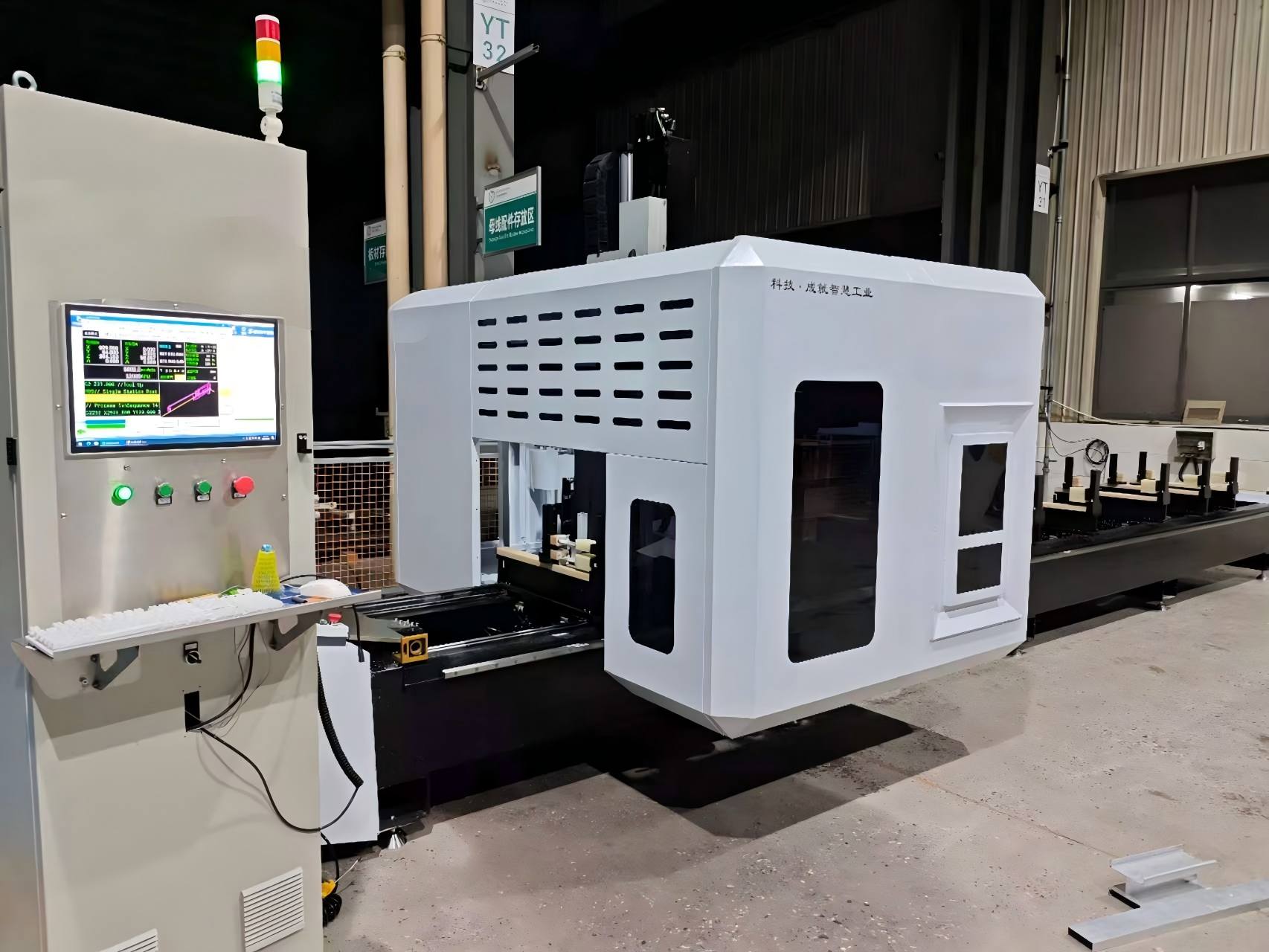

Centre d'usinage à portique 5 axes haute rigidité pour profilés de murs-rideaux

Notre centre d'usinage à portique 5 axes à haute rigidité est spécialement conçu pour l'industrie des murs-rideaux architecturaux et des façades. Il excelle dans l'usinage de profilés en aluminium grand format, de panneaux de murs-rideaux unifiés et de géométries complexes avec une précision de positionnement de ±0,05 mm. Conçu pour le fraisage, le perçage, le taraudage et la découpe à grande vitesse, il améliore considérablement l'efficacité de la fabrication tout en garantissant une qualité de surface supérieure. Certifié CE avec un support après-vente complet.

Principales fonctionnalités

• Usinage simultané sur 5 axes – Idéal pour les géométries de façades complexes et les contours 3D.

  Structure de portique robuste – Grande rigidité et excellent amortissement des vibrations pour une précision à long terme.

  Zone d'usinage grand format – Prend en charge les panneaux, meneaux et traverses de murs-rideaux surdimensionnés.

  Broche haute vitesse – Optimisée pour l'usinage de profilés en aluminium et en acier.

  Changeur d'outils automatique (ATC) – Réduit les temps d'arrêt et améliore la productivité.

  Système CNC convivial – Compatible avec les logiciels CAO/FAO grand public.

  Configuration personnalisable – Solutions OEM/ODM disponibles pour les entrepreneurs mondiaux.




Spécifications techniques

Comment ça marche

LeCentre d'usinage à portique 5 axes pour mur-rideaufonctionne avec un portique mobile sur une table de travail fixe. L'opérateur place l'extrusion d'aluminium sur la table et active le serrage pneumatique ou hydraulique. Un programme G‑code pré-écrit est chargé via le contrôle Siemens ou OSAI. Le portique se déplace le long de l'axe X jusqu'à la première position d'usinage et la tête à 5 axes amène la broche à l'angle requis. RTCP compense automatiquement les décalages de longueur d'outil lors des mouvements de rotation, de sorte que la pointe de l'outil suit avec précision la trajectoire programmée. Les opérations telles que le perçage, le fraisage, le taraudage et le sciage sont réalisées sur plusieurs faces sans desserrage du profilé. Lorsqu'une séquence d'usinage se termine dans une zone, le portique passe à la suivante ou la machine passe en mode pendule, permettant à l'opérateur de décharger une pièce finie et d'en charger une nouvelle pendant que l'usinage se poursuit sur le montage adjacent. Les copeaux sont évacués par un convoyeur intégré.

Champ d'application principal

Applications typiques pour leCentre d'usinage à portique 5 axes pour mur-rideauinclure:

1. Cadres de murs-rideaux en aluminium unifiés pour immeubles de grande hauteur
2. Extrusions de façades en verre à cadre caché et à cadre apparent
3. Joints d'angle pour murs-rideaux et profilés de façade de forme spéciale
4. Véranda, puits de lumière et grands profilés de fenêtres et de portes en aluminium
5. Supports de support en aluminium pour mur-rideau en verre à appui ponctuel
6. Façade industrielle en aluminium et profilés muraux décoratifs en acier
7. Profilés en aluminium légers pour l'aérospatiale (compatibles avec tous les secteurs)

Matières premières appropriées : alliage d'aluminium 6063, extrusions creuses, aluminium massif, acier à paroi mince, profilés architecturaux en PVC.

Foire aux questions

1. Quels matériaux cette machine peut-elle traiter ?

Il est optimisé pour les profilés de murs-rideaux en aluminium et prend également en charge les matériaux de façade en acier et composites.

2. Cette machine est-elle adaptée aux murs-rideaux unitisés ?

Oui. La grande portée du portique et la capacité 5 axes le rendent idéal pour les systèmes de façade unifiés et modulaires.

3. La zone d’usinage peut-elle être personnalisée ?

Absolument. Les déplacements X/Y/Z et la largeur du portique peuvent être personnalisés en fonction des exigences du projet.

4. Quels systèmes de contrôle sont pris en charge ?

Les options standard incluent Siemens, Fanuc et OSAI, toutes compatibles avec les logiciels CAO/FAO grand public.

5. La machine prend-elle en charge les lignes de production automatiques ?

Oui. Il peut être intégré à des systèmes de chargement et de déchargement automatiques pour une production continue.
