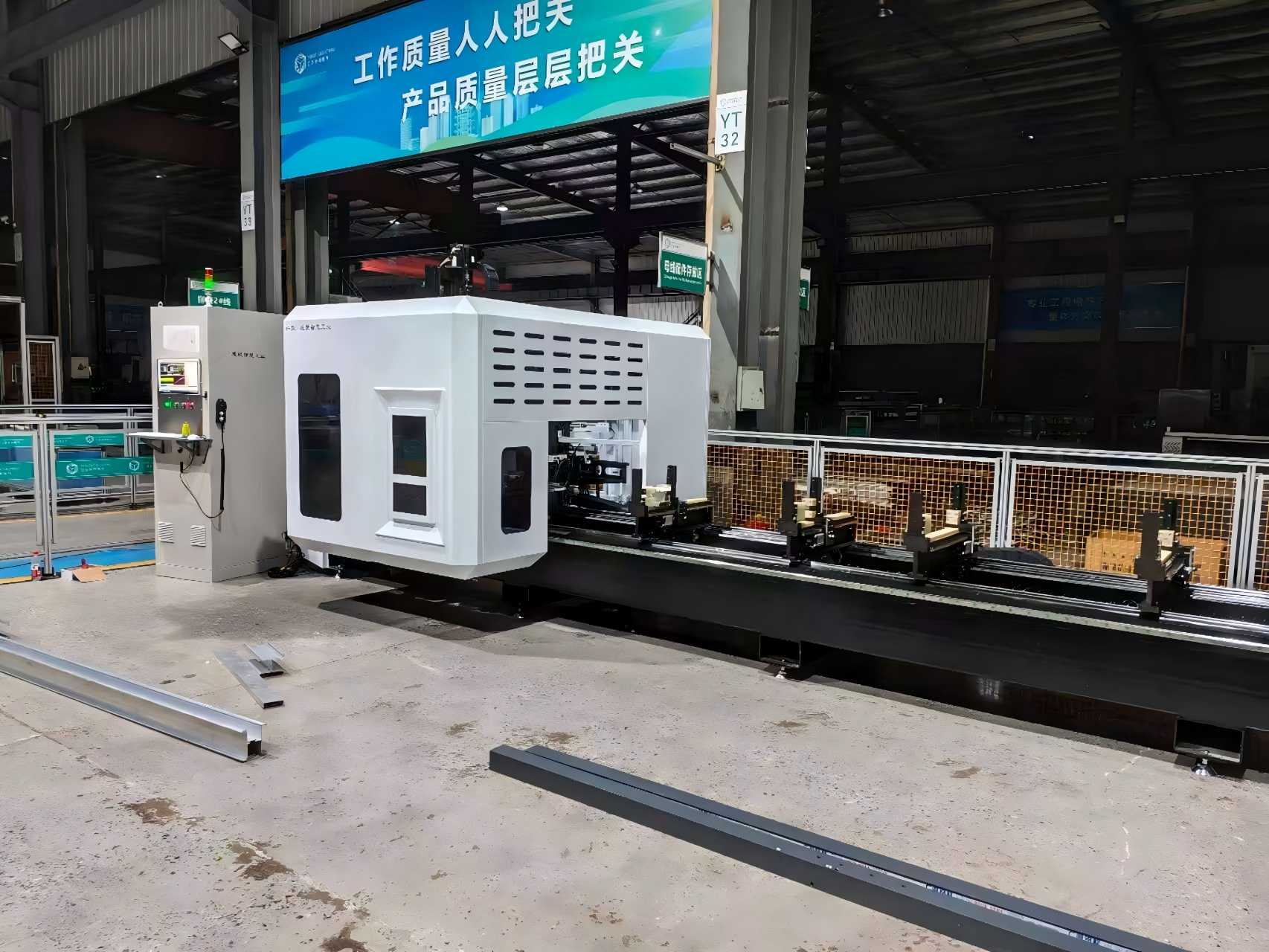

Centre d'usinage à portique 5 axes de haute précision pour composants de murs-rideaux

Résumé du produit

Notre centre d'usinage à portique 5 axes haute rigidité pour systèmes de murs-rideaux est conçu pour transformer des conceptions architecturales complexes en composants de façade de précision. En intégrant la programmation CAO/FAO au fraisage rotatif sur axe A/C, la machine traite des profilés en aluminium grand format, des panneaux unifiés et des cadres de murs-rideaux en acier dans une seule configuration. Sa structure de portique robuste garantit une stabilité à long terme et une précision de positionnement de ±0,05 mm, tandis que le changeur d'outils automatique (ATC) permet un fraisage, un perçage, un taraudage et une coupe en continu. Conçu pour la fabrication de façades modernes, il élimine les serrages répétitifs, réduit les coûts de main-d'œuvre et offre une qualité de surface supérieure pour les géométries complexes.

Principales fonctionnalités

•


  Usinage simultané sur 5 axes pour des géométries de façades complexes et des contours 3D

  Structure de portique robuste pour une rigidité élevée et un amortissement des vibrations

  Zone d'usinage grand format supportant des panneaux de mur-rideau surdimensionnés

  Électrobroche haute vitesse optimisée pour les profilés en aluminium et en acier

  Changeur d'outils automatique (ATC) pour l'usinage continu

  Système de contrôle CNC avancé compatible avec les logiciels CAO/FAO grand public

  Configuration personnalisable pour la production de murs-rideaux unitisés et modulaires

  Certifié CE avec support après-vente mondial




Spécifications techniques

Comment ça marche

. Programmation CAO/FAO

Les conceptions de murs-rideaux architecturaux sont créées dans un logiciel de CAO et converties en parcours d'outils CNC via CAM. Le système calcule les angles de coupe optimaux, les trajectoires des outils et les séquences d'usinage pour les géométries de façade complexes.

2. Serrage de la pièce

Les longs profilés de murs-rideaux en aluminium ou en acier, ainsi que les panneaux de façade surdimensionnés, sont solidement fixés sur la table de travail contrôlée par CNC à l'aide de pinces pneumatiques adaptatives qui évitent les zones d'usinage et empêchent les déformations.

3. Mouvement du portique (axes X/Y/Z)

Le portique de type pont se déplace le long de l'axe X (longueur), tandis que la tête d'usinage se déplace sur l'axe Y (largeur) et sur l'axe Z (hauteur). Cette gamme de déplacement grand format prend en charge l'usinage ininterrompu de composants de murs-rideaux pleine grandeur.

4. Usinage simultané sur 5 axes (axes A/C)

En plus du mouvement linéaire, la tête de broche s'incline via l'axe A et tourne via l'axe C, permettant le fraisage à angle composé, l'usinage de rainures de drainage et la découpe de contours 3D sans desserrer la pièce.

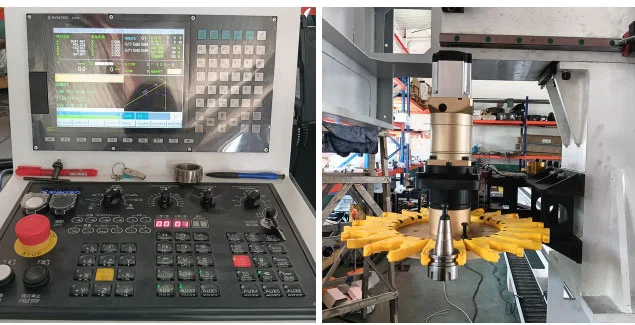

5. Changement d'outil automatique (ATC)

Les forets, fraises, tarauds et lames de scie sont stockés dans le magasin d'outils. L'ATC change automatiquement d'outils au cours du cycle, permettant l'usinage complet des meneaux, des traverses et des panneaux de murs-rideaux en une seule opération.

6. Sortie de précision

La mesure en cours de processus et la compensation en temps réel garantissent la précision dimensionnelle. Les composants finis du mur-rideau sont prêts à être assemblés, avec des bords nets, des positions de trous précises et des profils 3D complexes.

Flux de processus :

Modèle CAO → Parcours d'outil CAM → Serrage → Mouvement du portique X/Y/Z → Inclinaison de l'axe A/C → Fraisage / Perçage / Taraudage → Composant de mur-rideau fini

Champ d'application principal

Applications typiques pour leCentre d'usinage à portique 5 axes pour mur-rideauinclure:

1. Cadres de murs-rideaux en aluminium unifiés pour immeubles de grande hauteur
2. Extrusions de façades en verre à cadre caché et à cadre apparent
3. Joints d'angle pour murs-rideaux et profilés de façade de forme spéciale
4. Véranda, puits de lumière et grands profilés de fenêtres et de portes en aluminium
5. Supports de support en aluminium pour mur-rideau en verre à appui ponctuel
6. Façade industrielle en aluminium et profilés muraux décoratifs en acier
7. Profilés en aluminium légers pour l'aérospatiale (compatibles avec tous les secteurs)

Matières premières appropriées : alliage d'aluminium 6063, extrusions creuses, aluminium massif, acier à paroi mince, profilés architecturaux en PVC.

Foire aux questions

1. Quels matériaux cette machine peut-elle traiter ?

Il est optimisé pour les profilés de murs-rideaux en aluminium et prend également en charge les matériaux de façade en acier et composites.

2. Cette machine est-elle adaptée aux murs-rideaux unitisés ?

Oui. La grande portée du portique et la capacité 5 axes le rendent idéal pour les systèmes de façade unifiés et modulaires.

3. La zone d’usinage peut-elle être personnalisée ?

Oui. Les déplacements X/Y/Z et la largeur du portique peuvent être personnalisés en fonction des exigences du projet.

4. Quels systèmes de contrôle sont pris en charge ?

Les options standard incluent Siemens, Fanuc et OSAI, toutes compatibles avec les logiciels CAO/FAO grand public.

5. La machine prend-elle en charge les lignes de production automatiques ?

Oui. Il peut être intégré à des systèmes de chargement et de déchargement automatiques pour une production continue.

Pourquoi choisir cette machine

Efficacité d'une seule configuration – Pas de serrage répété, moins d'erreurs d'angle

Précision pour les normes architecturales – précision de ±0,05 mm pour les surfaces de façade visibles

Production évolutive – Convient à la fois à la personnalisation en petits lots et à la production de masse

Conformité mondiale – Certifié CE et conçu pour les projets internationaux
