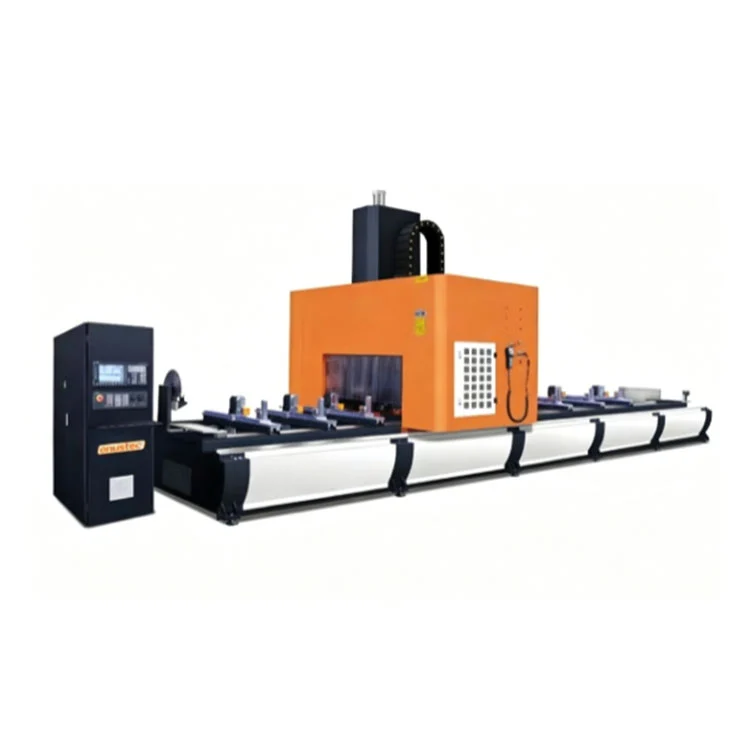

Centre d'usinage à portique 5 axes pour mur-rideau

Fabriqué par Lebulang Machine dans son usine de Jinan, en Chine – en activité depuis 1996 – leCentre d'usinage à portique 5 axes pour mur-rideauest certifié CE et ISO 9001 et est fourni directement en usine avec le support OEM/ODM. Ce centre CNC à 5 axes à portique mobile traite de longs profilés pour murs-rideaux en aluminium en un seul serrage, effectuant le fraisage, le perçage, le sciage et le taraudage sur plusieurs faces. Une broche HSD à grande vitesse (12 kW ou 15 kW, jusqu'à 18 000 tr/min) et un magasin de 12 outils ainsi qu'une station de lame de scie dédiée (400 mm maximum) permettent des changements d'outils automatiques. La commande 5 axes Siemens 828D ou OSAI permet le RTCP, l'usinage pendulaire et la mesure automatique des outils. La course standard de l'axe X est de 6 500 mm, extensible jusqu'à 9 400 mm.

Principales fonctionnalités

• Usinage simultané 5 axes :Les axes X, Y, Z, A et C fonctionnent ensemble sous RTCP pour maintenir la pointe de l'outil avec précision sur la trajectoire. Une configuration atteint cinq faces et l'extrémité du profil, éliminant ainsi le refixage.
• Capacité de profil long :La course sur l'axe X jusqu'à 6 500 mm en standard (7 000 mm ou 9 400 mm en option) permet de gérer les extrusions de murs-rideaux sur toute la longueur sans repositionnement.

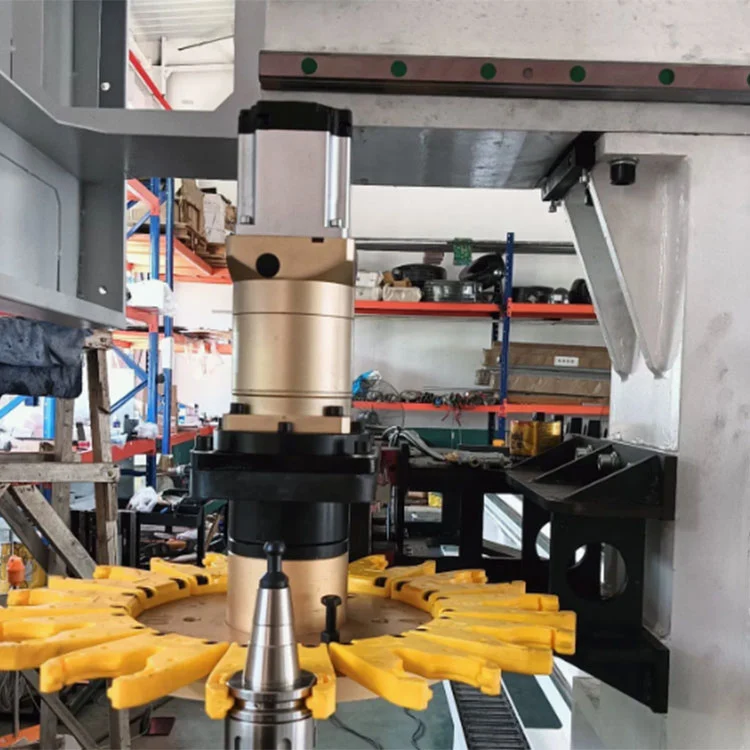

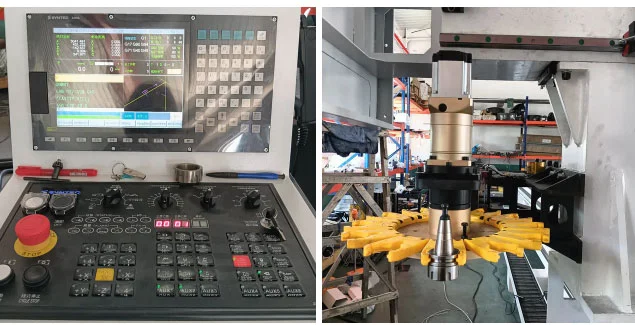

• Sciage et fraisage intégrés :Un magasin d'outils avec 12 positions et une station de lame de scie adjacente (Φ400 mm) bascule automatiquement entre les fraises en bout, les forets, les tarauds et une scie circulaire pour couper à longueur et entailler au sein d'un seul programme.
• Broche HSD :Le moteur refroidi par air de 12 kW ou 15 kW offre des vitesses de 0 à 18 000 tr/min, adaptées aux alliages d'aluminium et aux profilés en acier à paroi mince.
• Précision et répétabilité :Les guides linéaires et les vis à billes servocommandées offrent un positionnement de ±0,01 mm et une répétabilité de ±0,005 mm, répondant aux tolérances de joint serrées requises dans les murs-rideaux unifiés.
• Fonctionnement du pendule :La commande prend en charge le mode pendule : usiner une pièce pendant que l'opérateur en charge une autre sur une zone de montage séparée, réduisant ainsi le temps d'inactivité.

Spécifications techniques

Comment ça marche

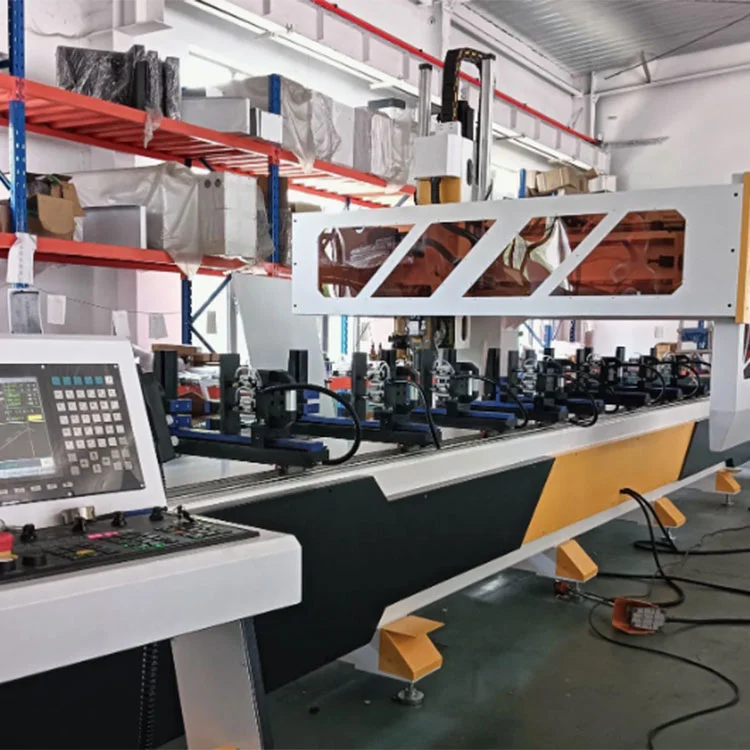

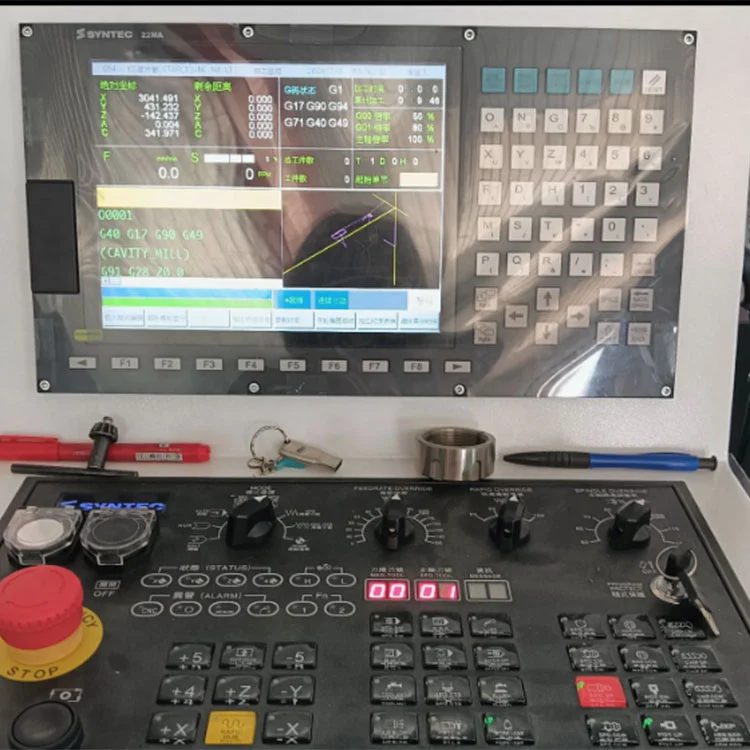

LeCentre d'usinage à portique 5 axes pour mur-rideaufonctionne avec un portique mobile sur une table de travail fixe. L'opérateur place l'extrusion d'aluminium sur la table et active le serrage pneumatique ou hydraulique. Un programme G‑code pré-écrit est chargé via le contrôle Siemens ou OSAI. Le portique se déplace le long de l'axe X jusqu'à la première position d'usinage et la tête à 5 axes amène la broche à l'angle requis. RTCP compense automatiquement les décalages de longueur d'outil lors des mouvements de rotation, de sorte que la pointe de l'outil suit avec précision la trajectoire programmée. Les opérations telles que le perçage, le fraisage, le taraudage et le sciage sont réalisées sur plusieurs faces sans desserrage du profilé. Lorsqu'une séquence d'usinage se termine dans une zone, le portique passe à la suivante ou la machine passe en mode pendule, permettant à l'opérateur de décharger une pièce finie et d'en charger une nouvelle pendant que l'usinage se poursuit sur le montage adjacent. Les copeaux sont évacués par un convoyeur intégré.

Champ d'application principal

Applications typiques pour leCentre d'usinage à portique 5 axes pour mur-rideauinclure:

1. Cadres de murs-rideaux en aluminium unifiés pour immeubles de grande hauteur
2. Extrusions de façades en verre à cadre caché et à cadre apparent
3. Joints d'angle pour murs-rideaux et profilés de façade de forme spéciale
4. Véranda, puits de lumière et grands profilés de fenêtres et de portes en aluminium
5. Supports de support en aluminium pour mur-rideau en verre à appui ponctuel
6. Façade industrielle en aluminium et profilés muraux décoratifs en acier
7. Profilés en aluminium légers pour l'aérospatiale (compatibles avec tous les secteurs)

Matières premières appropriées : alliage d'aluminium 6063, extrusions creuses, aluminium massif, acier à paroi mince, profilés architecturaux en PVC.

FAQ

Q : Comment utiliser votre machine ?

R : Chaque machine est soumise à des tests et à des ajustements en usine avant l’expédition. Un manuel vidéo complet et une documentation écrite sont fournis. Une assistance à distance est également disponible pour les questions de configuration et le dépannage.

Q : Quel est le délai de livraison ?

R : La production prend généralement 15 à 25 jours ouvrables après réception du paiement de l'acompte.

Q : Quelles sont les conditions de paiement ?

R : Dépôt T/T de 30 % lors de la confirmation de la commande, le solde restant de 70 % étant dû avant l'expédition.

Q : Êtes-vous une usine ou une société commerciale ?

R : Lebulang Machine est un fabricant possédant sa propre usine de production à Jinan, en Chine. Nous fournissons également des équipements complémentaires pour portes et fenêtres pour un service à guichet unique.

Q : Comment est votre capacité dans votre atelier ?

R : Notre capacité de production annuelle dépasse 800 pièces de machines.
