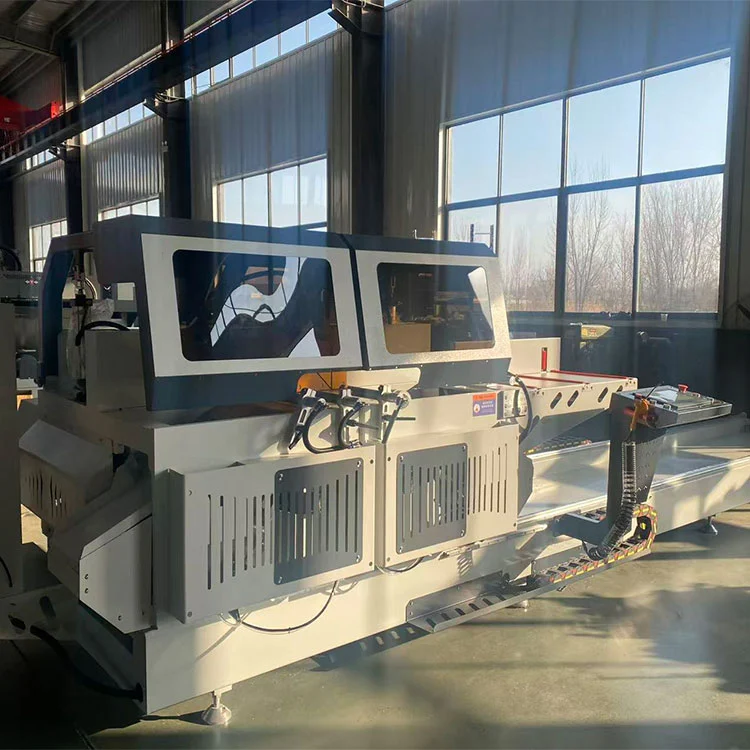

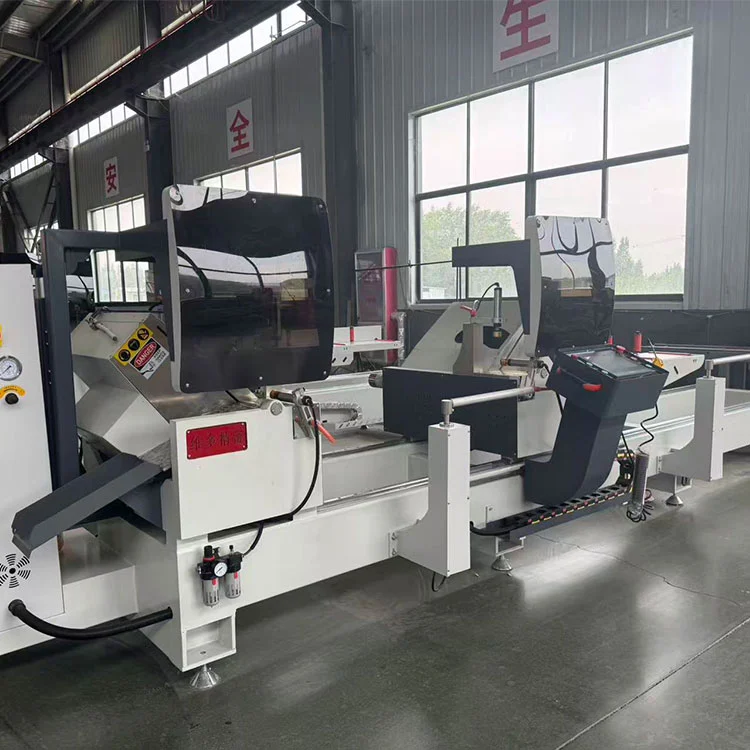

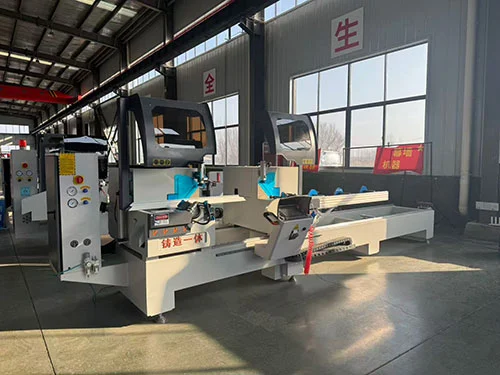

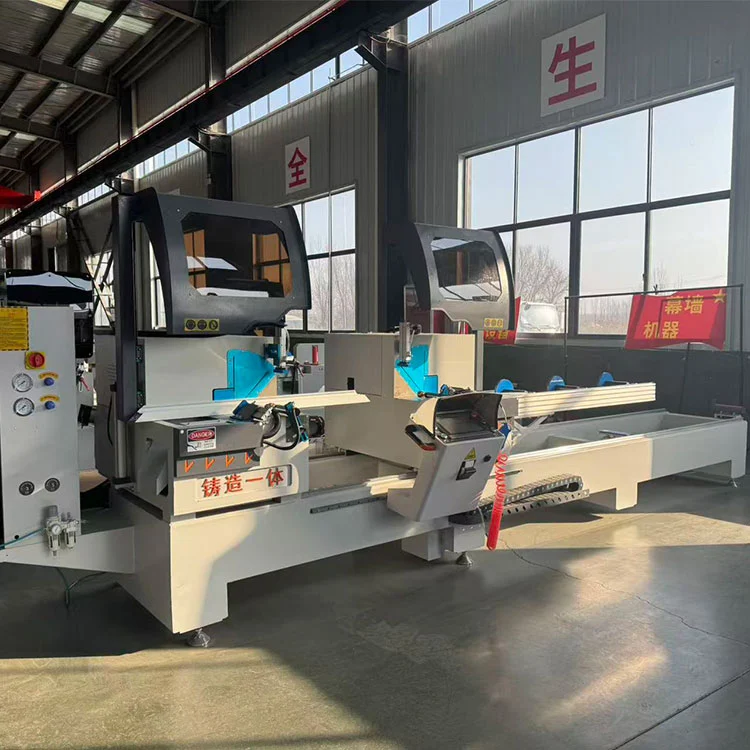

Scie à onglets semi-automatique à double tête, machine de découpe de profilés en aluminium

Shandong Lebulang Precision Machinery Co., Ltd., opérant sous la marque Lebulang Machine, fabrique des équipements de traitement de l'aluminium et du PVC dans son usine de Jinan, en Chine, depuis 1996. Cette scie à onglets semi-automatique à double tête coupe des profilés en aluminium pour les fenêtres, les portes, les murs-rideaux et les cadres industriels. Elle traite des profilés jusqu'à 350 mm de large et 150 mm de haut, avec des angles de coupe horizontaux de 45° à 135° et des angles verticaux de 45° à 90°. Deux moteurs de 4 kW entraînent les lames de scie à 2 800 tr/min et la tête droite se déplace sur des guides linéaires avec transmission à crémaillère et pignon pour le positionnement en longueur. Un système CNC entièrement fermé à cinq axes contrôle le positionnement de l'angle et de la longueur, tandis que l'avance de coupe est réglable en continu de 0 à 3 m/min.

Paramètres techniques

Caractéristiques

• Découpe de profilés de grande section :LeScie à onglets semi-automatique à double tête, machine de découpe de profilés en aluminiumest conçu pour la coupe d'angle composé bidimensionnel de grands profilés en aluminium. Il prend en charge des largeurs jusqu'à 350 mm et des hauteurs jusqu'à 150 mm, couvrant les tailles de murs-rideaux standard et d'extrusions industrielles.
• Système CNC entièrement fermé à cinq axes :Le positionnement de l'angle et de la longueur est contrôlé par un système CNC à cinq axes avec retour en boucle fermée. Cela maintient la tolérance d'angle à ± 5′ et la tolérance de longueur de répétition à ± 0,2 mm dans des conditions de fonctionnement normales.
• Transmission de la tête de scie mobile :La tête de coupe droite se déplace sur une paire de guides linéaires avec entraînement à crémaillère et pignon. Cette disposition prend en charge la rigidité nécessaire pour un positionnement précis de la longueur sur toute la capacité de coupe de 6 000 mm.
• Roulements de pivotement de précision :La rotation de la tête de scie utilise des roulements à rouleaux cylindriques croisés, qui assurent un mouvement angulaire stable et à faible frottement. Cette conception contribue à un réglage fluide de l'angle et à un verrouillage fiable à la position définie.
• Structure de culbuteur améliorée :La lame de scie est montée sur un culbuteur renforcé qui pivote vers le haut depuis le dessous de la table de travail. Cette configuration produit une surface de coupe lisse et nette sur le profil et améliore la stabilité globale de la coupe.
• Balançoire de la lame sous la table :La direction d'avance de la lame se fait depuis le dessous de la table de travail, ce qui permet de garder les mains de l'opérateur éloignées de la zone de coupe pendant le cycle.
• Lubrification et refroidissement intégrés :Un dispositif de lubrification et de refroidissement par brouillard se déplace avec la lame de scie, appliquant du liquide de coupe directement sur les dents de la lame et sur la zone de coupe. Cela contribue à prolonger la durée de vie de la lame et à améliorer la qualité de coupe sur l'aluminium.

Comment ça marche

LeScie à onglets semi-automatique à double tête, machine de découpe de profilés en aluminiumfonctionne avec l'opérateur réglant les angles de coupe horizontaux et verticaux souhaités, ainsi que la longueur de coupe, sur le panneau de commande CNC. La tête de coupe droite se déplace automatiquement le long du guide linéaire jusqu'à la position programmée. Les profilés en aluminium sont placés sur les tables de support à rouleaux et fixés par des pinces pneumatiques. Les deux têtes peuvent couper simultanément ou indépendamment. Pendant le cycle de coupe, les lames de scie oscillent vers le haut depuis le dessous de la table de travail, coupant le profilé avec une avance contrôlée entre 0 et 3 m/min. Le système de lubrification par brouillard s'active pendant la coupe. Une fois les lames rétractées, les pinces se relâchent et les pièces coupées sont retirées. Le système CNC en boucle fermée à cinq axes surveille et ajuste la position pour maintenir la précision tout au long de la découpe par lots.

Composants clés

• Moteurs de scie (2 × 4 kW) :Chaque tête de coupe est entraînée par un moteur de 4 kW tournant à 2800 tr/min. La puissance est adaptée au diamètre de la lame et à la capacité de section de coupe de 350 × 150 mm.
• Guidage linéaire et crémaillère :La tête mobile droite repose sur un guide linéaire de précision et est positionnée par un entraînement à crémaillère et pignon. Cette transmission offre la rigidité et la précision requises pour le positionnement en longueur sur le lit de 6 000 mm.
• Roulements à rouleaux croisés :Utilisé au niveau du pivot de la tête de scie pour le réglage angulaire. Ces roulements offrent une rigidité élevée et une rotation fluide avec un jeu minimal.
• Contrôleur CNC à cinq axes :Gère les angles de coupe horizontaux et verticaux, le positionnement de la longueur et la vitesse d'avance. Le système en boucle fermée utilise le retour des encodeurs pour maintenir la précision du positionnement.
• Système de lubrification par brouillard :Un ensemble buse qui se déplace avec la lame de scie, délivrant du fluide de coupe atomisé à la zone de coupe. Cela réduit la chaleur de friction et aide à prévenir le soudage de copeaux d'aluminium sur les dents de la lame.
• Pinces pneumatiques :Maintenir le profilé en position pendant la découpe. La pression de serrage est réglable via le régulateur d'air.

Applications

LeScie à onglets semi-automatique à double tête, machine de découpe de profilés en aluminiumest utilisé pour couper des profilés en aluminium dans la production de fenêtres et de portes, la fabrication de murs-rideaux, la fabrication de cadres de panneaux solaires et le traitement industriel général de l'aluminium. Il gère les extrusions pleines et creuses, les profilés à rupture de pont thermique et les profilés légers en métaux non ferreux dans la limite de la capacité de coupe spécifiée.

Fabricant et assistance

Shandong Lebulang Precision Machinery Co., Ltd., opérant sous le nom de Lebulang Machine, produit des équipements de traitement de l'aluminium dans son usine de Jinan, en Chine, depuis 1996.Scie à onglets semi-automatique à double tête, machine de découpe de profilés en aluminiumest fourni directement en usine avec la certification CE et ISO. Une garantie d'un an couvre la structure principale. Une assistance technique à distance, des vidéos de fonctionnement et un manuel en anglais sont inclus. Les pièces de rechange sont stockées pour l'expédition. Les options de tension, de longueur de coupe et de serrage peuvent être personnalisées au moment de la commande.

FAQ

Q1 : Quels types de profils cette scie peut-elle couper ?

R : Elle coupe des profilés en aluminium jusqu'à 350 mm de large et 150 mm de haut, y compris des barres pleines, des extrusions creuses et des profilés à rupture de pont thermique. Il convient également aux métaux non ferreux légers et à certains profilés en PVC.

Q2 : Peut-il couper des angles composés ?

R : Oui. La machine effectue une coupe à angle composé bidimensionnel, avec l'angle horizontal réglable de 45° à 135° et l'angle vertical de 45° à 90°.

Q3 : Quelle est la précision de coupe ?

R : La tolérance de longueur de positionnement répétée est de ± 0,2 mm et la tolérance de l'angle de coupe est de ± 5 ′ dans des conditions de fonctionnement standard avec des lames correctement entretenues.

Q4 : Le bon positionnement de la tête est-il automatique ?

R : Oui. La tête droite se déplace automatiquement le long du guide linéaire jusqu'à la position programmée via le système CNC à cinq axes. L'opérateur saisit la longueur souhaitée sur le panneau de commande.

Q5 : Quelle est la quantité minimum de commande et le délai de livraison ?

R : La quantité minimum de commande est d’un ensemble. Le délai de livraison standard est généralement de 15 à 25 jours ouvrables après réception du dépôt, en fonction du calendrier de production actuel.
