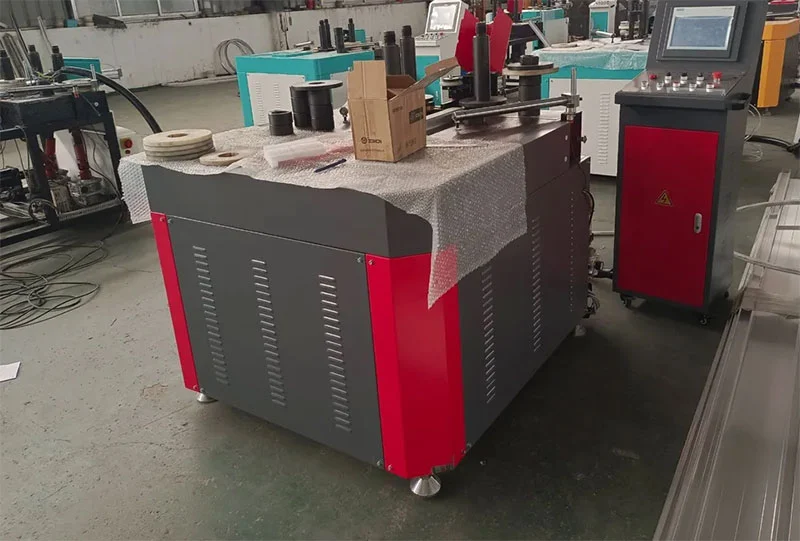

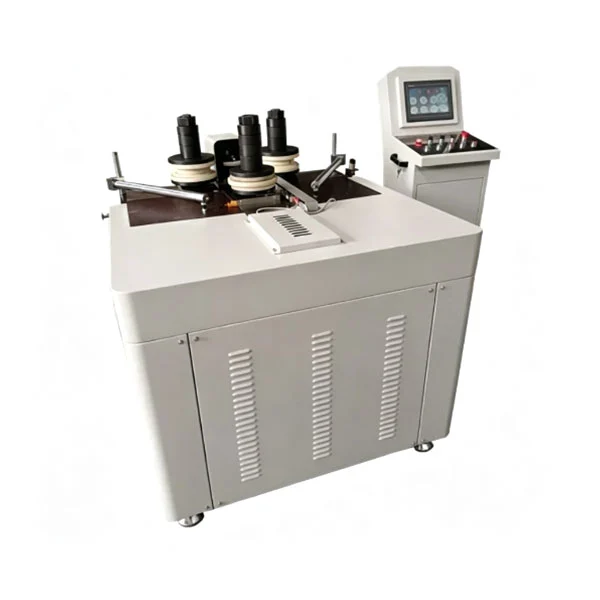

Machine à cintrer les profilés PVC en aluminium CNC

Cette machine à cintrer les profilés PVC en aluminium CNC transforme les profilés en aluminium, PVC, UPVC, à rupture de pont thermique, en acier inoxydable et en cuivre en formes incurvées pour les cadres de fenêtres et de portes, les éléments de murs-rideaux, les garnitures architecturales et les composants industriels. Des options de poussée hydraulique de 20, 25 ou 40 tonnes sont disponibles, et le contrôleur CNC doté d'un écran tactile de 10 pouces prend en charge la programmation numérique d'arcs multi-rayons, de cercles complets, d'ellipses et de courbes composées. La précision du positionnement est spécifiée à ±0,02 mm sur les axes X, Y et Z servocommandés.

• Compatibilité multi-matériaux :LeMachine à cintrer les profilés PVC en aluminium CNCplie les profilés en aluminium, PVC, UPVC, à rupture de pont thermique, en acier inoxydable et en cuivre. Les ensembles d'outils peuvent être modifiés pour s'adapter à différentes qualités de matériaux et sections transversales dans les limites de la capacité de la machine.
• Positionnement CNC 3 axes :Les servomoteurs sur les axes X, Y et Z sont pilotés via un contrôleur CNC doté d'un écran tactile de 10 pouces. La précision du positionnement est de ±0,02 mm. Les opérateurs programment des formes, des arcs et des courbes composées multi-rayons directement sur l'interface ou importent des données via USB.
• Options de poussée hydraulique :Trois configurations de stations hydrauliques sont proposées — 20 tonnes, 25 tonnes et 40 tonnes — sélectionnées en fonction du matériau du profilé, de l'épaisseur de paroi et du rayon de courbure requis. La pompe hydraulique fonctionne avec un bruit réduit par rapport aux unités industrielles standard.

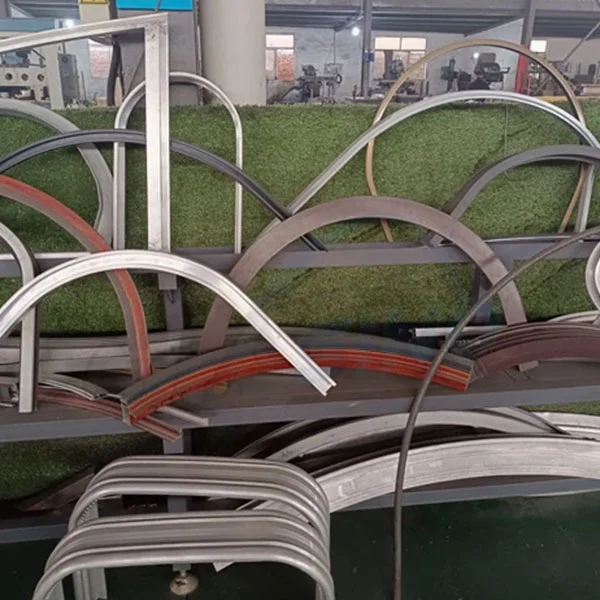

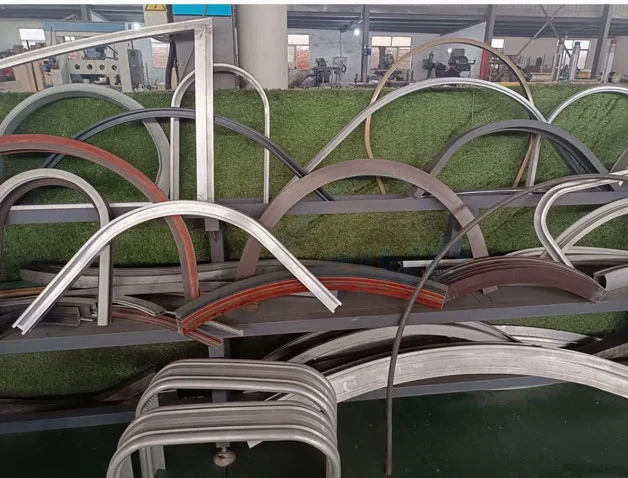

• Gamme de formes de pliage :La machine produit des combinaisons en forme de C, en U, en S, en cercle complet, en ellipse, à rayons multiples et en arcs personnalisés. Les bandes de formage et les moules à rouleaux peuvent être personnalisés pour correspondre à la section transversale du profilé afin d'obtenir une qualité de pliage optimale.

Comment ça marche

LeMachine à cintrer les profilés PVC en aluminium CNCfonctionne avec l'opérateur chargeant le profilé sur la table de travail et fixant la bande de formage et les moules à rouleaux adaptés à la section transversale du profilé. La géométrie de courbure souhaitée — qu'il s'agisse d'une courbe en forme de C, en U, en cercle complet ou à rayons multiples — est programmée sur l'écran tactile de 10 pouces ou importée via USB. Les axes X, Y et Z servocommandés positionnent les rouleaux de profilage et de cintrage, tandis que la station hydraulique applique la poussée sélectionnée. Les moules à rouleaux, fabriqués en acier trempé avec un revêtement PU en option pour éviter les marquages ​​de surface, guident le profilé à travers la courbe programmée. Après le cycle de pliage, le profil fini est retiré. Des courroies et des moules de formage personnalisés sont disponibles pour des formes de profil spécifiques afin d'obtenir le rayon de courbure requis sans déformer la section transversale.

Composants clés

Contrôleur CNC :Écran tactile de 10 pouces avec interface utilisateur pour la programmation des angles de pliage, des rayons et des séquences multi-rayons. Le port USB prend en charge l'importation et l'exportation de programmes. Le contrôleur gère le mouvement des axes, la pression hydraulique et la synchronisation des cycles.

Station hydraulique :Disponible en configurations de 20 tonnes, 25 tonnes et 40 tonnes. Utilise une pompe à huile importée sélectionnée pour une sortie de pression stable et un fonctionnement silencieux. Le circuit hydraulique comprend une soupape de surpression et un filtre.

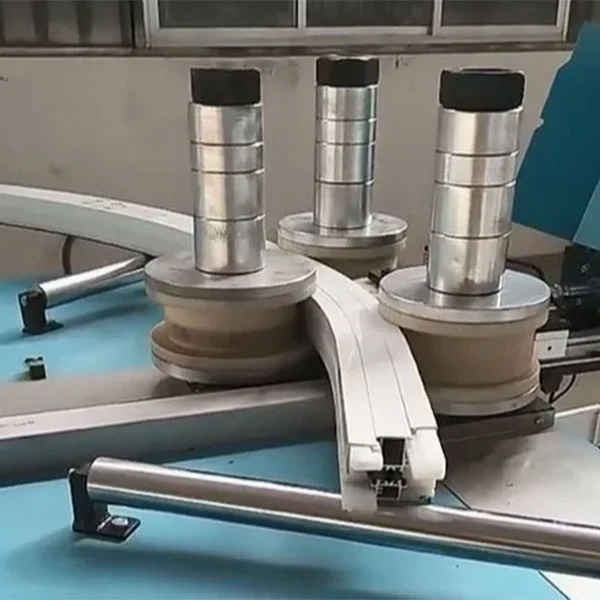

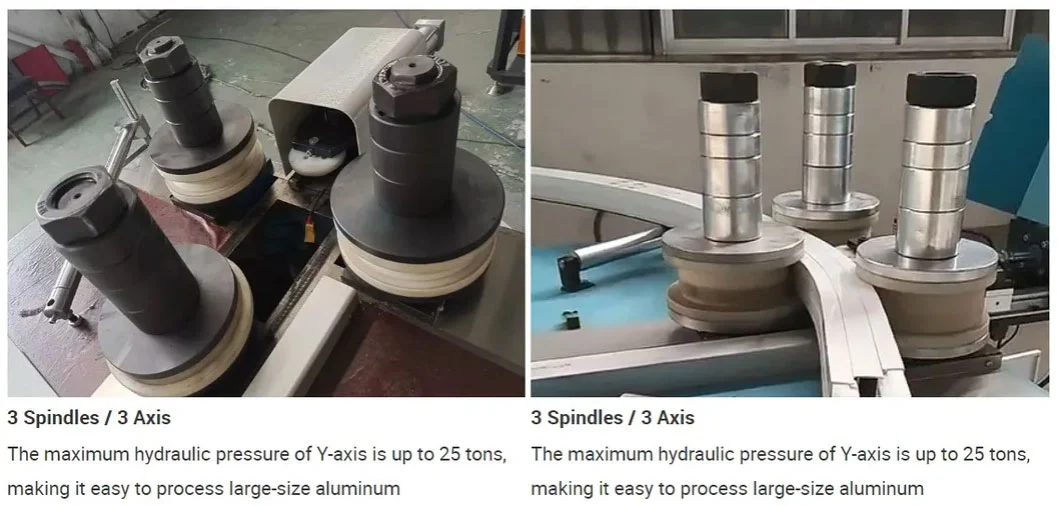

Moules à rouleaux :Fabriqué en acier trempé avec un revêtement PU en option. Le revêtement aide à prévenir les rayures ou les marquages ​​sur les surfaces profilées enduites, anodisées ou peintes. Les jeux de moules sont interchangeables pour différentes sections de profilés.

Transmission:Les rails de guidage linéaires Taiwan HIWIN portent les axes mobiles. Les réducteurs de précision et les servomoteurs assurent la précision de positionnement pour les mouvements X, Y et Z.

Applications

• Profilés de portes et fenêtres en aluminium (à rupture de pont thermique et standard)
• Cadres de fenêtres et profilés de portes en PVC et UPVC
• Profilés d'extrusion d'aluminium pour murs-rideaux
• Profilés métalliques architecturaux (mains courantes, boiseries, éléments de façade)
• Profilés industriels en aluminium et extrusions métalliques sur mesure
• Cintrage de meubles et de métaux décoratifs

Fabricant et garantie

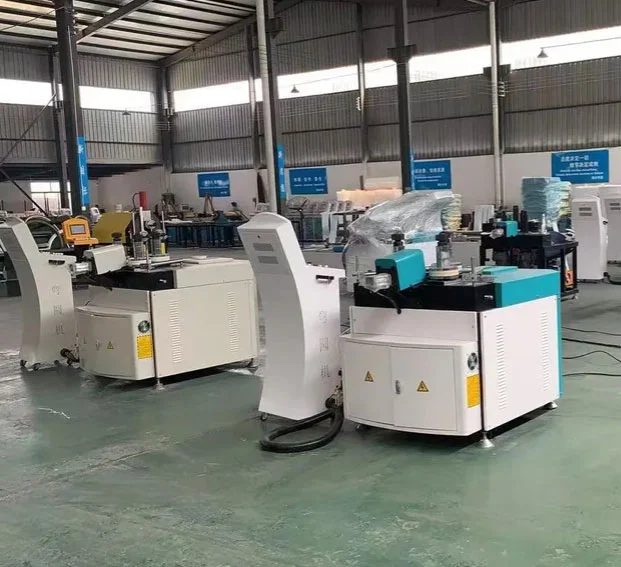

Shandong Lebulang Precision Machinery Co., Ltd., opérant sous le nom de Lebulang Machine, fabrique des équipements de traitement de l'aluminium et du PVC dans son usine de Jinan, en Chine, depuis 1996.Machine à cintrer les profilés PVC en aluminium CNCest fourni directement en usine avec la certification CE et ISO. Une garantie d'un an couvre la structure principale. Une assistance technique à distance, des vidéos d'installation et un manuel en anglais sont fournis sans frais supplémentaires. L'installation et la formation sur site peuvent être organisées séparément. Des pièces de rechange telles que des moules à rouleaux, des courroies de formage et des joints hydrauliques sont stockées. La couleur, la marque et l'emballage de la machine peuvent être personnalisés dans le cadre d'accords OEM et ODM.

FAQ

1. Êtes-vous une usine ou une société commerciale ?

Nous sommes un fabricant possédant notre propre usine de production à Jinan, en Chine, en activité depuis 1996.

2. Quelle est la durée de la garantie de l'équipement ?

Un an sur la structure principale, à l'exclusion des pièces d'usure normale telles que les moules à rouleaux et les courroies de formage.

3. Comment fournir un service après-vente ?

Un guidage vidéo à distance, une assistance technique en ligne et un remplacement gratuit des pièces défectueuses pendant la période de garantie sont fournis. L'installation, la mise en service et la formation sur site peuvent être organisées moyennant des frais supplémentaires.

4. Quel est le délai de livraison ?

Les machines standards sont expédiées sous 10 à 20 jours ouvrés après réception de l’acompte.

5. Quelles autres machines vendez-vous ?

Machines de découpe d'aluminium, machines de sertissage d'angle en aluminium, machines de soudage du PVC, perceuses et fraiseuses CNC et lignes complètes de production de portes et fenêtres.

6. La machine peut-elle plier les profilés à rupture de pont thermique ?

Oui. Avec les bandes de formage et les moules à rouleaux appropriés, la machine peut plier les profilés en aluminium à rupture de pont thermique tout en conservant l'intégrité de la bande isolante.
