Scie à onglet double pour la production de cadres de fenêtres
La scie à onglets double à 45 et 90 degrés pour la production de cadres de fenêtres est une machine de découpe à double tête robuste et de haute précision conçue pour les profilés en aluminium, PVC, UPVC et à rupture de pont thermique dans la fabrication de fenêtres, de portes et de murs-rideaux. Il offre des coupes précises et répétables à 45° et 90° avec des bords sans bavures, prenant en charge à la fois un fonctionnement indépendant à tête unique et un fonctionnement synchrone à tête double pour une productivité maximale. La marque Lebulang fabrique des machines de haute qualité.

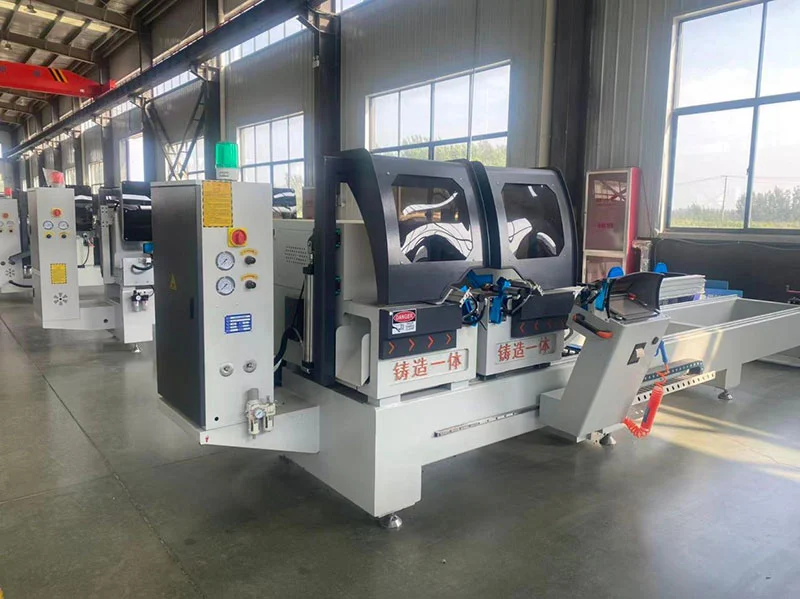

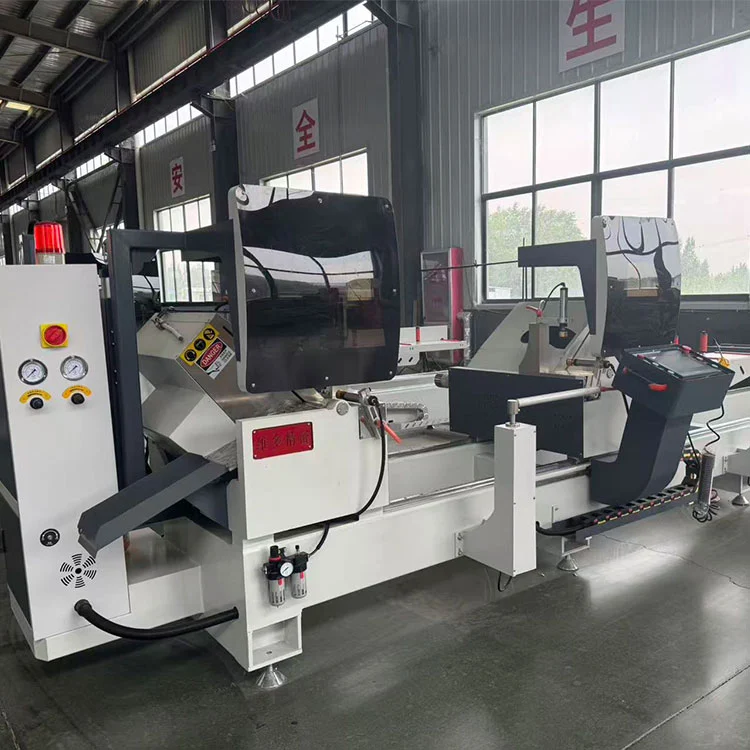

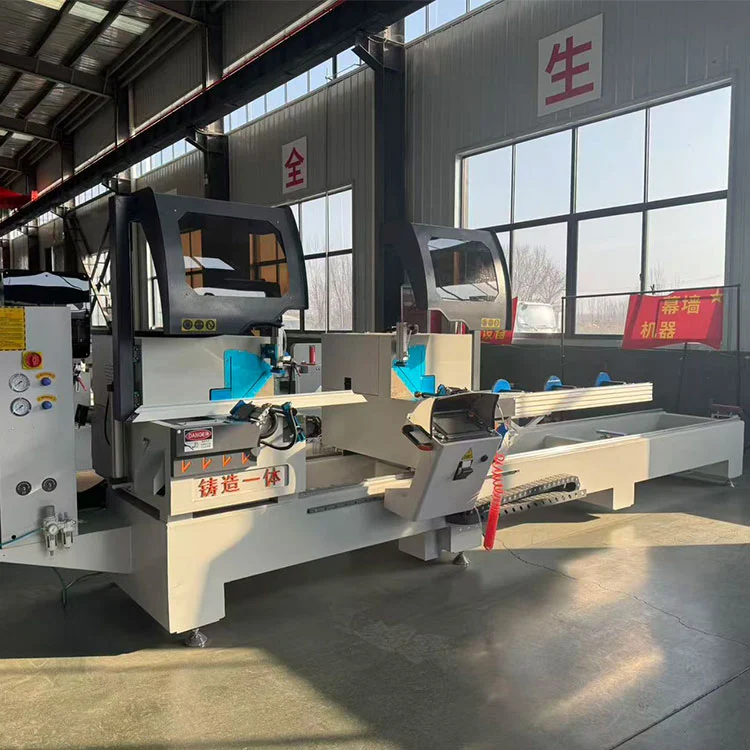

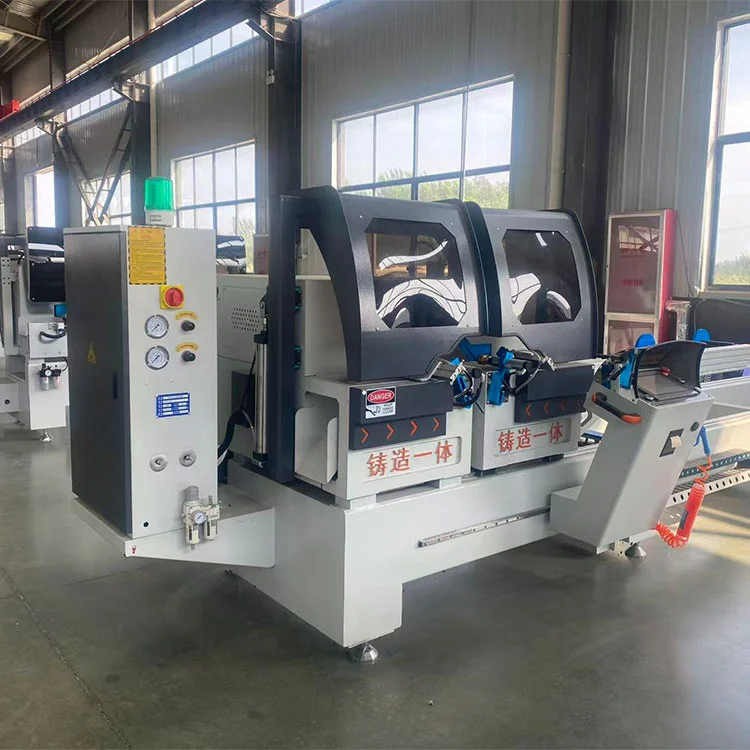

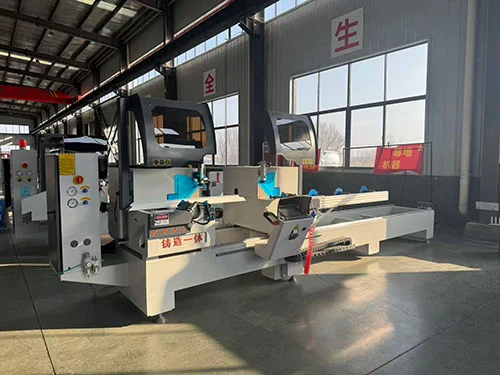

Cette scie à onglets double pour la production de cadres de fenêtres, construite dans l'usine chinoise de Lebulang Machine où les équipements de traitement de l'aluminium et du PVC sont fabriqués depuis près de trois décennies, coupe des profilés à 45° et 90° pour la fabrication de fenêtres, de portes et de murs-rideaux. Elle traite des extrusions d'aluminium, de PVC, d'UPVC, à rupture de pont thermique et de cuivre. Deux têtes de coupe – T1 fixe et T2 motorisée – reposent sur un rail de guidage de précision commun et peuvent fonctionner simultanément, la tête droite étant déplacée par un servomoteur pour le positionnement en longueur.
Un établi intégré en fonte et des moteurs de broche à connexion directe forment la structure de base. Chaque tête de scie est alimentée par un moteur de 3 kW qui fait tourner une lame au carbure de ø500 mm à 3 000 tr/min. Des pinces pneumatiques fixent la pièce à usiner et un vérin d'amortissement pneumatique-hydraulique contrôle l'avance. Le cadre en acier soudé et la base en fonte fonctionnent avec les rails linéaires HIWIN et les composants électriques Schneider pour maintenir une précision répétée de longueur fixe à ± 0,1 mm et une rugosité de surface de coupe à Ra 12,5 µm. La longueur de coupe maximale est de 5 000 mm, avec une fonction de coupe courte pouvant atteindre 200 mm. À 45°, la capacité de section est de 150 × 170 mm ; à 90°, il gère 150 × 345 mm, y compris des tubes carrés jusqu'à 150 × 200 mm.
Un dispositif de sécurité entièrement fermé, un arrêt d'urgence et une protection contre les surcharges sont standards. Un système dédié d'extraction des copeaux et d'aspiration capture environ 70 % des débris, et un support de levage rotatif breveté empêche l'affaissement du profil à mi-portée. Les données peuvent être importées via LAN, USB, Bluetooth ou saisie manuelle, et le système de contrôle s'interface avec un logiciel d'optimisation commun. Une imprimante d'étiquettes et une fonction de prévention des erreurs, qui bloque la coupe lorsqu'un profil sort de la tolérance, sont également intégrées. La machine fonctionne sur une alimentation triphasée de 380 V et nécessite une pression d'air de 0,6 à 0,8 MPa.
La certification CE s'applique et les configurations OEM personnalisées sont acceptées. Lebulang Machine fournit la scie directement en usine avec une conception qui vise un entretien quotidien facile. Des conseils d’installation à distance sont fournis sans frais supplémentaires.
Caractéristiques de la scie à onglet double à 45 et 90 degrés pour fenêtres en aluminium et PVC :
- un. découpe de profilés industriels en aluminium, de profilés en PVC, de portes et fenêtres en aluminium, de matériaux de murs-rideaux.
- b. Fonctionnement sans travailleurs qualifiés, résoudre les difficultés de recrutement en usine
- c. fonction d'impression d'étiquettes,
- d. fonction de prévention des erreurs : erreur de profil au-delà de la plage d'absence de coupe.
- e. Établi de coulée intégré de haute précision, moteur à broche intégré directement connecté,
- f. cylindre d'amortissement air-liquide, les têtes T1, T2 sont situées sur le rail de guidage intégré.
- g. Prend en charge plusieurs modes d'importation de données : Internet, LAN, disque U, Bluetooth, saisie manuelle, etc.
- h. Peut réaliser l'amarrage de données du logiciel d'optimisation commun du marché.
- je. Fonction de protection de l'environnement, élimination unique des copeaux, conception d'aspiration, taux d'aspiration de 70 %, site propre, réduction de la fréquence de nettoyage, amélioration de l'efficacité du travail.
- j. Il est équipé d'un support de levage rotatif breveté pour éviter les erreurs de coupe causées par l'affaissement central, et équipé d'un support profilé mobile.
- k. Grâce à la dernière technologie de coupe à l'arc, la section de sciage est plus sûre, plus rapide et plus fiable.
Scie à onglet double 45 et 90 degrés pour fenêtres en aluminium et PVC
✅ Coupe de précision à double angle
- • Angles réglables automatiquement :45° / 90°(angles intermédiaires en option)
- • Précision de positionnement de ±0,1 mm ; joints à onglet propres et serrés pour les cadres
✅ Compatibilité multi-matériaux
- • Coupesaluminium, PVC, UPVC, rupture de pont thermique, cuivreprofils
- • Optimisé pour les fenêtres, portes, murs-rideaux et extrusions architecturales
✅ Double tête haute efficacité
- • Deux têtes synchronisées ; coupe simultanée aux deux extrémités
- • Tête droite servo-entraînée pour un réglage rapide et précis de la longueur
- • 2 à 3 fois plus rapide que les scies à tête unique ; idéal pour la production de masse
✅ Options de contrôle CNC/numérique
- • Affichage numérique : lecture rapide de la longueur, opération simple
- • Mise à niveau CNC : écran tactile 10″, stockage de programmes, importation/exportation USB
✅ Construction robuste et stable.
- • Structure robuste en acier soudé + base en fonte ; vibrations minimales
- • Composants haut de gamme : rails linéaires HIWIN, composants électriques Schneider, lames au carbure
✅ Sûr et convivial
- • Capots de sécurité entièrement fermés, arrêt d'urgence, protection contre les surcharges
- • Rétraction automatique de la lame ; serrage pneumatique pour un maintien sûr du profilé
✅ Certifié CE et fiable
- • Conforme aux normes de sécurité de l'UE ; Fonctionnement continu 24h/24 et 7j/7
- • Garantie de 12 à 24 mois ; fourniture de pièces de rechange à long terme
Spécification technique
| Alimentation | 380 V 50 Hz |
| Moteur de tête de scie | 2 × 3KW/3000r/min |
| Pression de travail | 0,6 ~ 0,8MPa |
| Consommation d'air | 60L/min |
| Longueur de coupe | Max5000mm min 280mm (la fonction de coupe courte est la plus courte 200mm) |
| Largeur de coupe | Maximum 150 mm |
| Max. Pente de coupe | 45°150×170mm 90°150×345mm |
| Max. coupe de tube carré | 150×200mm |
| Angle de coupe | 45 degrés 90 degrés |
| Vitesse d'alimentation | viable en continu 0-4 m/min |
| Spécification de la lame de scie | ø500 × ø30 × 4,4× Z120 |
| dimension | 6550× 1300× 1800 mm |
| poids | 2000kg |
| Précision de la longueur fixe répétée | ≤ 0,1 mm |
| Tolérance d'angle de coupe de section | ± 3' |
| Planéité du profil de coupe | ≤ 0,02m |
| Rugosité du profil de coupe | Ra12,5μm |
Composants clés

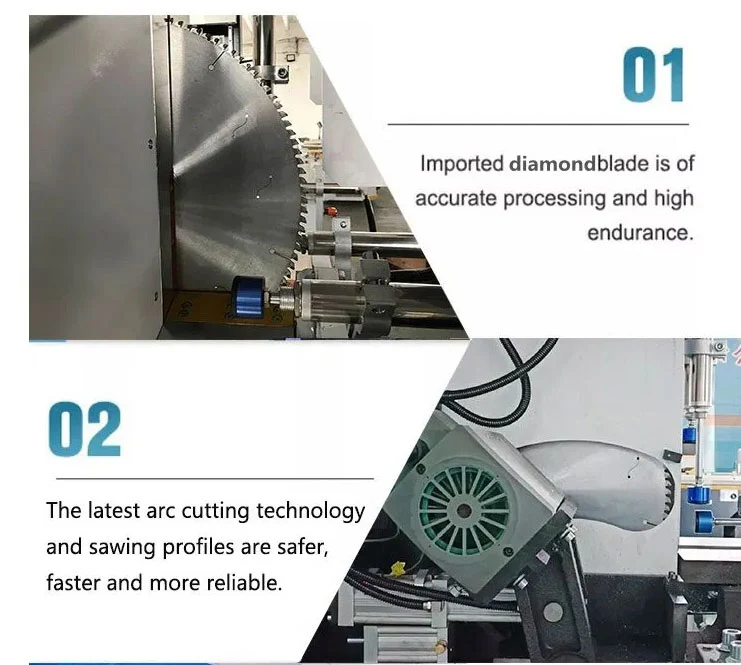

- Lames de scie: Lames à pointe de carbure importées pour des coupes lisses et sans bavures

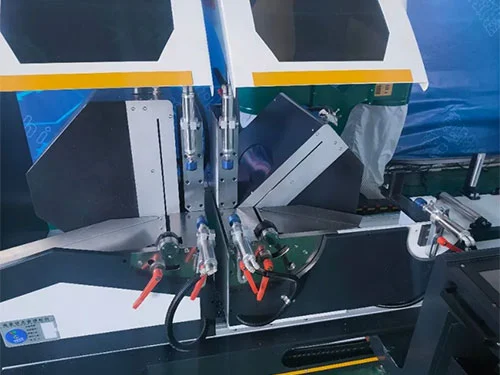

- Pinces pneumatiques: Pinces horizontales/verticales pour un maintien ferme du profil
- Rails linéaires: Rails de précision Taiwan HIWIN pour un mouvement fluide
- Panneau de contrôle: Affichage numérique intuitif ou écran tactile CNC 10″
- Système de sécurité: protections conformes CE, arrêt d'urgence, protection contre les surcharges
Service après-vente
- Garantie: 1 ans (pièces gratuites et support technique)
- Installation: Ingénieurs disponibles pour l'installation et la formation à l'étranger
- Des pièces de rechange: Approvisionnement à long terme au prix usine
- Soutien: Assistance technique en ligne 24h/24 et 7j/7 (appel vidéo, diagnostic à distance)
