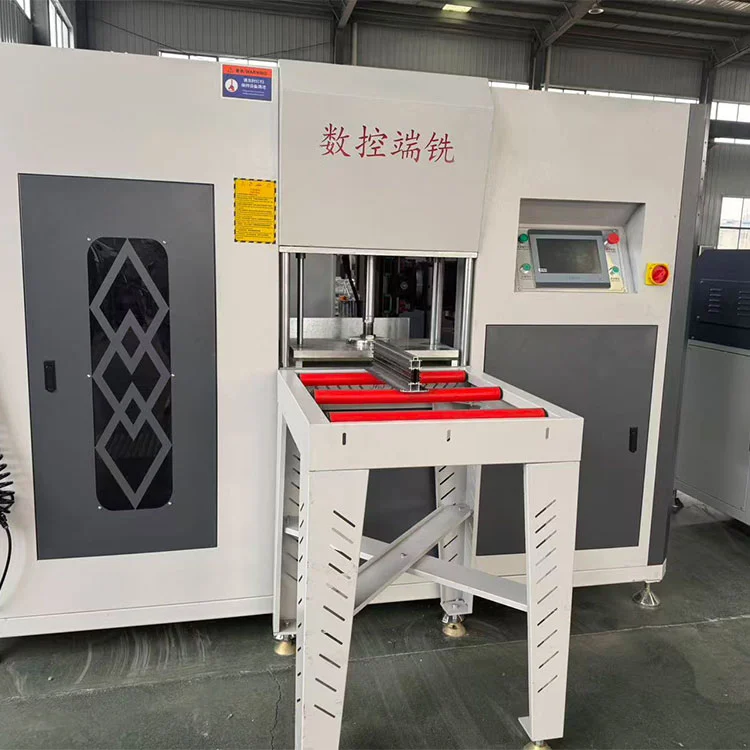

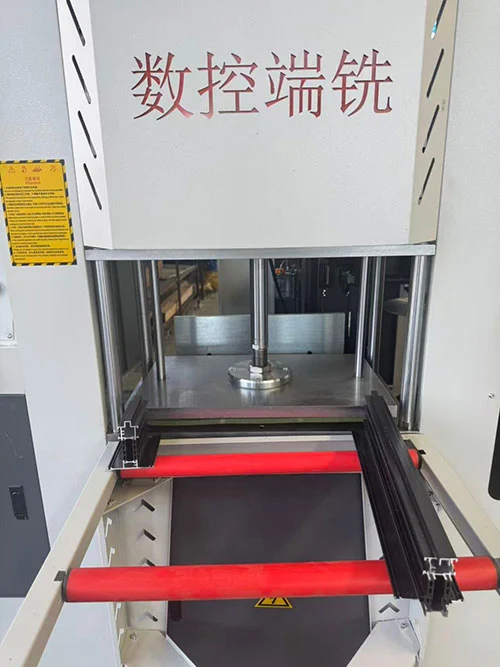

Fraise d'extrémité multi-angle 3+2 pour meneau en aluminium de forme spéciale
La fraise d'extrémité CNC multi-angles 3+2 axes est conçue pour les meneaux, traverses et profils de cadre en aluminium complexes et non standard, en particulier les sections en aluminium à rupture de pont thermique, de fenêtre système et de mur-rideau. Combinant 3 axes servo linéaires (X/Y/Z) + 2 axes rotatifs (inclinaison de la broche + retournement), la fraise multi-angle 3+2 pour meneau en aluminium de forme spéciale offre un véritable multi-angle (45° à +45°), un fraisage en une seule configuration pour les formes spéciales que les machines standard 3+1 ne peuvent pas gérer. La marque Lebulang Lebulang est un fabricant de machines en Chine. Ligne de production d'aluminium à rupture thermique d'extrémité Miller à double coupe 4+2 axes
Cette fraise multi-angle 3+2 pour meneau en aluminium de forme spéciale est construite par Lebulang Machine, un fabricant basé en Chine avec près de 30 ans d'expérience en usine dans les équipements de traitement de fenêtres et de portes. Il est conçu spécifiquement pour les meneaux et traverses en aluminium irréguliers, incurvés et multi-angles que l'on trouve dans les systèmes à rupture de pont thermique, les systèmes de fenêtres et les façades de murs-rideaux. La machine combine trois axes linéaires servocommandés avec deux axes rotatifs, permettant à la broche de s'incliner de ±45° et de basculer entre 0° et 90°. Les extrémités inclinées, les encoches, les tenons et les rainures peuvent être réalisés en un seul serrage, éliminant ainsi le refixage manuel et réduisant le temps de changement.
Une broche à couple élevé de 4 kW fonctionnant à 2 800 tr/min accepte les fraises diamantées de φ250 à φ300 mm. Le cadre en fonte et le système de guidage linéaire maintiennent une répétabilité de ±0,02 mm pendant les opérations par lots. La table de travail peut accueillir quatre à six profils par cycle et le contrôleur CNC stocke plus de 100 programmes prédéfinis, permettant une commutation rapide entre différents profils de forme spéciale. Le fonctionnement s'effectue via un écran tactile convivial de 10 pouces avec programmation visuelle, ce qui minimise les exigences de formation. Un dispositif de protection entièrement fermé, un système de lubrification automatique et des pinces pneumatiques protégées par du caoutchouc contribuent à un fonctionnement quotidien sûr et nécessitant peu d'entretien.
Certifié CE et ISO. Les configurations OEM et personnalisées sont prises en charge. Le fabricant fournit cette machine directement en usine, en mettant l'accent sur une maintenance facile, et fournit des conseils d'installation à distance sans frais supplémentaires.
Fraise d'extrémité multi-angle 3+2 pour meneau en aluminium de forme spéciale
- • Système CNC multi-angles 3+2 axes3 axes linéaires servo pour un positionnement précis ;2 axes rotatifsactiverInclinaison de la broche ±45° + retournement 0°/90°. Processusextrémités inclinées, encoches, tenons et rainuresen un seul passage --- pas de re-serrage manuel.
- • Aluminium de forme spéciale optimiséConçu pourmeneaux irréguliers, courbés et multi-angles(rupture thermique, système de fenêtres, murs rideaux). Élimine le besoin d'outils de coupe personnalisés ; réduit le temps de configuration de 60 %.

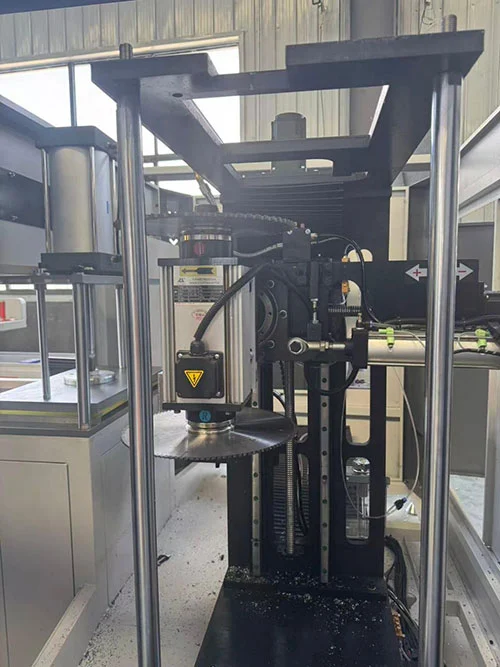

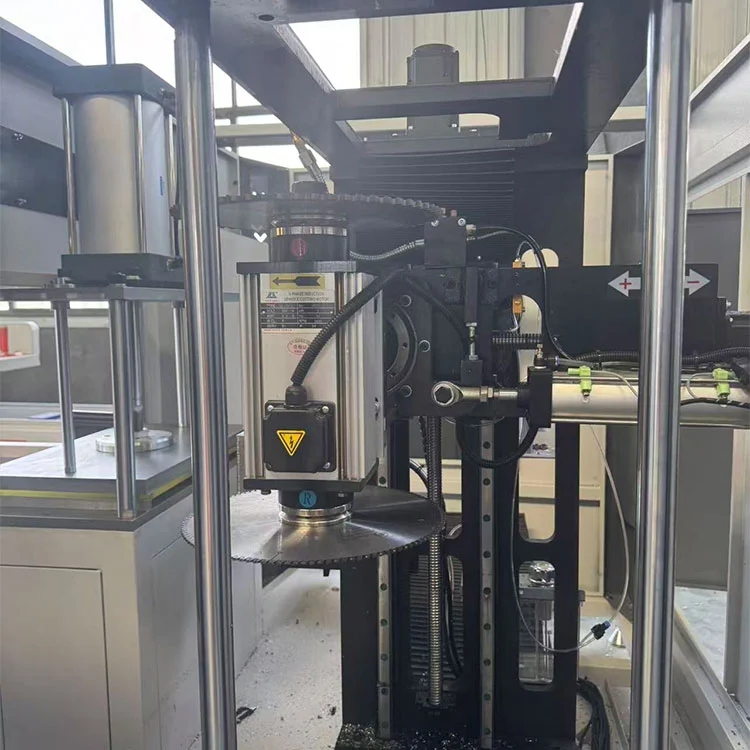

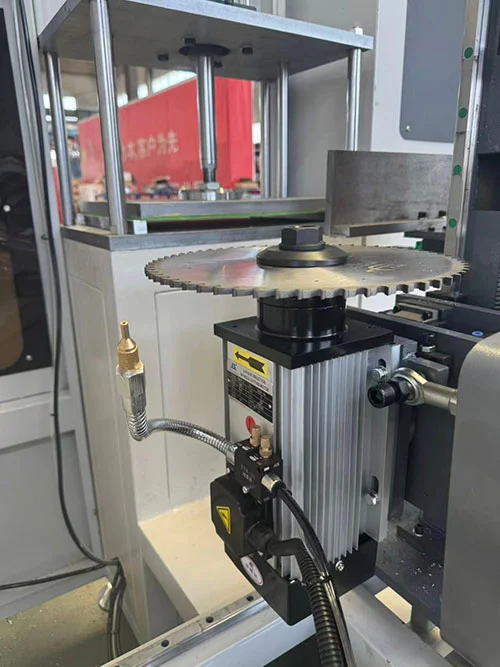

- • Construction de haute précision et robusteBroche à couple élevé de 4 kW (2 800 tr/min) avec fraises diamantées ;châssis en fonte + guides linéairesassurerPrécision de ±0,02 mmmême en production par lots.
- • Traitement par lots et efficacitéLarges prises de table de travail4 à 6 profilspar cycle ;servocommande complète + stockage de programmes prédéfinis (100+)permet un changement rapide entre différentes formes spéciales.

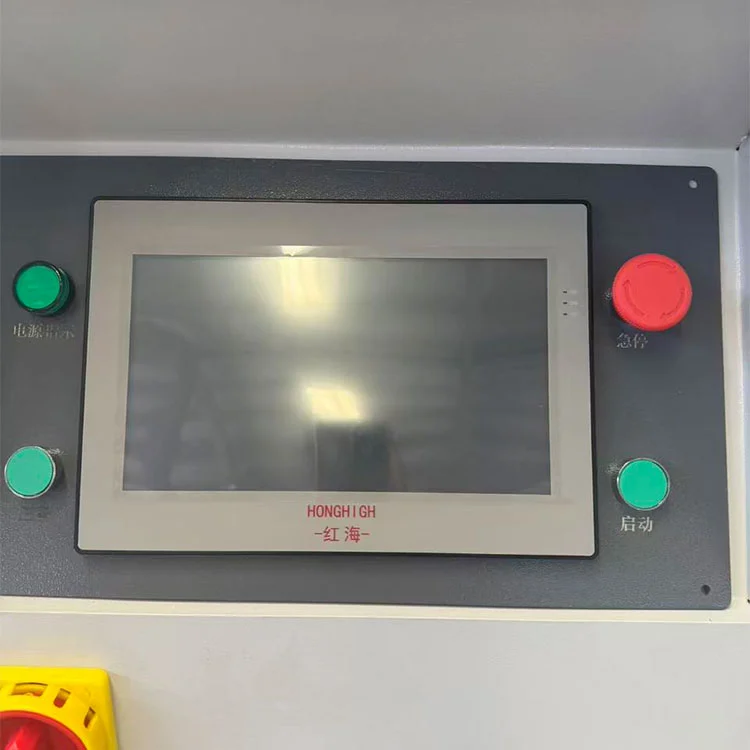

- • Fonctionnement convivialCNC à écran tactile de 10 pouces (Delta/ESTUN) ; Interface anglais/chinois ;simple G-code ou programmation visuelle---formation minimale nécessaire.

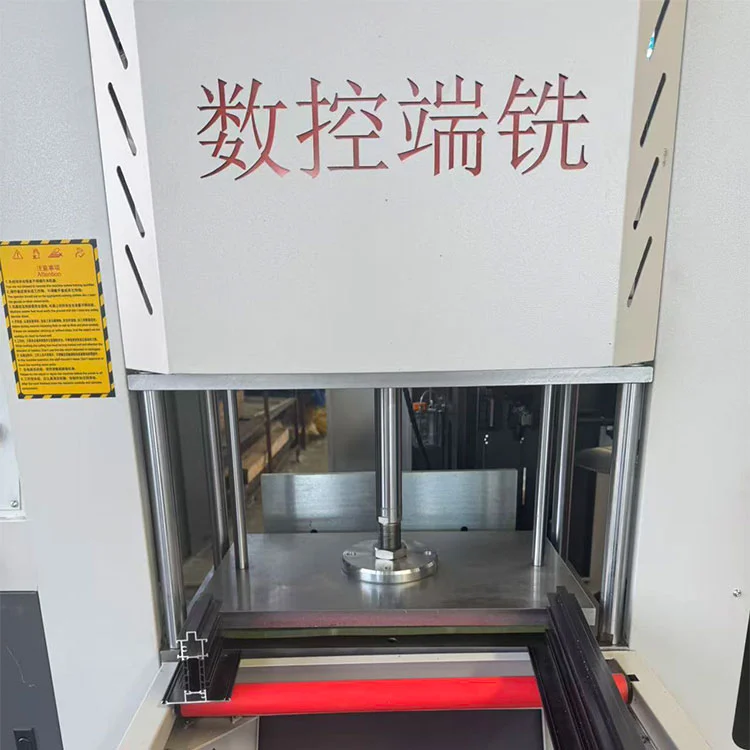

- • Sûr et nécessitant peu d'entretienGarde de sécurité entièrement fermée ; lubrification automatique; les pinces pneumatiques avec protection en caoutchouc empêchent la déformation du profil.
Applications
- Meneaux/traverses en aluminium à rupture de pont thermique de forme spéciale
- Système fenêtre et porteprofils de dormant/ouvrant d'angle
- Mur-rideau en aluminiumfraisage en bout et grugeage complexes
- Profilés de façade haut de gamme avecarticulations multi-angles
Spécifications techniques
- Alimentation : 380 V/50 Hz/3Ph (personnalisable)
- Puissance totale : 5,5 kW (broche 4 kW + servomoteurs)
- Vitesse de broche : 2800 tr/min
- Diamètre de la fraise : φ250--φ300 mm (diamant)
- Pression d'air de fonctionnement : 0,5 à 0,8 MPa
- Profondeur de fraisage maximale : 100 mm (0°), 70 mm (45°)
- Taille maximale du profil : W≤150 mm × H≤200 mm
- Dimension de la machine : 2100 × 1100 × 1600 mm
- Poids : ≈650kg
- Certification : CE/OIN
- Fabrication et vente
Pourquoi choisir cette fraise multi-angle 3+2 ?
- Polyvalence au-delà de 3+1 machines: Poignéesangles spéciaux et formes complexesd'autres ne le peuvent pas.
- Usine directement de Chine: Prix compétitif,Garantie 2 ans, livraison rapide.
- Support technique complet: Formation en ligne, guides vidéo, approvisionnement en pièces détachées.
Fraise multi-angle 3+2 - La solution ultime pour le traitement des meneaux en aluminium de forme spéciale.
