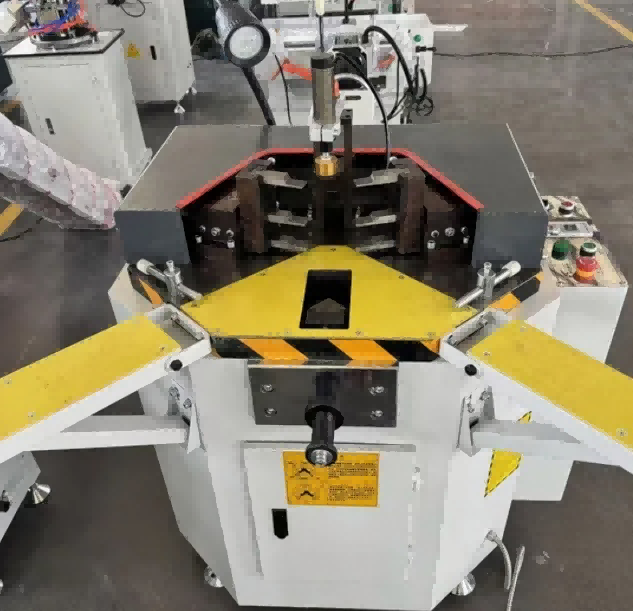

Machine de combinaison de coin en aluminium haute résistance de 140 mm

• Paramètres de combinaison réglables :La combinaison de la pression, de la course de l'outil et de la position de travail peut être réglée pour correspondre à la section transversale du profil. Cela permet auMachine de combinaison de coin de profil en aluminium de 140 mmpour travailler avec différents profilés en aluminium et à rupture de pont thermique dans la plage de largeur de 140 mm sans changement important.
• Châssis en acier soudé :La structure principale est fabriquée à partir de tôles d'acier épaissies et soudée en une seule unité. Cette construction résiste aux vibrations et aux forces de réaction générées pendant le cycle de combinaison, de sorte que la machine maintient son alignement pendant des trajets prolongés et un fonctionnement de 24 heures.

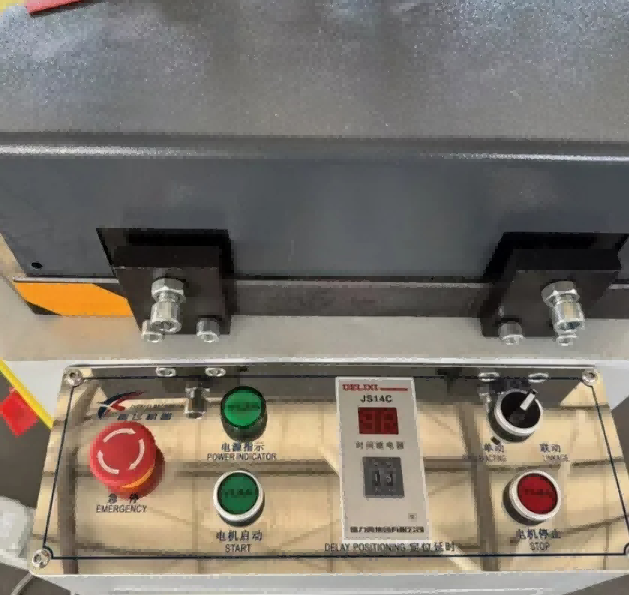

• Sécurité et contrôles de l'opérateur :Un système de protection avec verrouillage anti-erreur de fonctionnement empêche le démarrage du cycle de moissonneuse lorsque les mains de l'opérateur sont dans la zone de travail. La séquence de serrage et de combinaison pneumatique est contrôlée par des boutons-poussoirs, sans aucune programmation requise. La plupart des nouveaux opérateurs peuvent apprendre la routine de chargement et de démarrage du cycle après une courte démonstration.



Principales fonctionnalités

Grande capacité de 140 mm – Gère des profilés en aluminium plus larges et plus épais que les machines standard de 120 mm.

Force de sertissage élevée (48 kN) – La puissance hydraulique garantit des joints d'angle serrés et permanents sans espaces.

Système de positionnement de précision – Les blocs de positionnement durcis garantissent une répétabilité de ±0,1 mm pour des coins parfaits à 90°.

Châssis robuste – La structure en acier soudé sans contrainte minimise la déflexion et prolonge la durée de vie de la machine.

Serrage pneumatique – Des pinces sûres et à action rapide maintiennent fermement les profilés pendant le sertissage.

Profondeur de sertissage réglable – S'adapte facilement à différentes géométries de profil et conceptions de clés d'angle.

IHM conviviale – Un bouton intuitif ou une interface PLC réduit le temps de formation et la fatigue de l’opérateur.

Conformité de sécurité CE – Une protection complète, un fonctionnement à deux mains et des verrouillages de sécurité protègent les opérateurs.

:Comment ça marche

Charger le profil et la clé d'angle – Placez le profil et la clé d'angle dans le bloc de positionnement durci.

Serrage pneumatique – Des pinces à action rapide maintiennent le profilé fermement en place.

Sertissage hydraulique – La tête de sertissage haute pression verrouille le coin avec une force de 48 kN.

Formage de précision – Les coins du profil sont formés à un angle parfait de 90° sans espace.

Libération automatique – Les pinces se libèrent et le profil fini est prêt à être retiré.

.

Applications

Largement utilisé dans les industries de fabrication de l'aluminium :

Profilés de portes et fenêtres en aluminium

Systèmes de murs-rideaux et de façades

Profilés pour vérandas et vérandas

Cadres industriels en aluminium

Profilés en aluminium pour meubles

Cadres d'affichage et de vitrine

FAQ

Quels profils cette machine peut-elle sertir ?

R : Il est conçu pour les profilés de fenêtres, de portes et de murs-rideaux en aluminium jusqu'à 140 × 140 mm. Des modèles personnalisés sont disponibles pour les profils plus grands.

Q2 : La force de sertissage est-elle réglable ?

R : Oui. Le système hydraulique permet d'ajuster la force de sertissage pour s'adapter à différentes épaisseurs de profilés et types de clés d'angle.

Q3 : Est-ce qu'il prend en charge des angles autres que 90° ?

R : Les modèles standards sont fixés à 90°. Des modèles personnalisés avec des angles réglables (par exemple 45°) sont disponibles sur demande.

Q4 : Quelle est la précision de sertissage typique ?

R : La précision du positionnement est de ±0,1 mm, garantissant des joints d'angle cohérents et de haute qualité.
