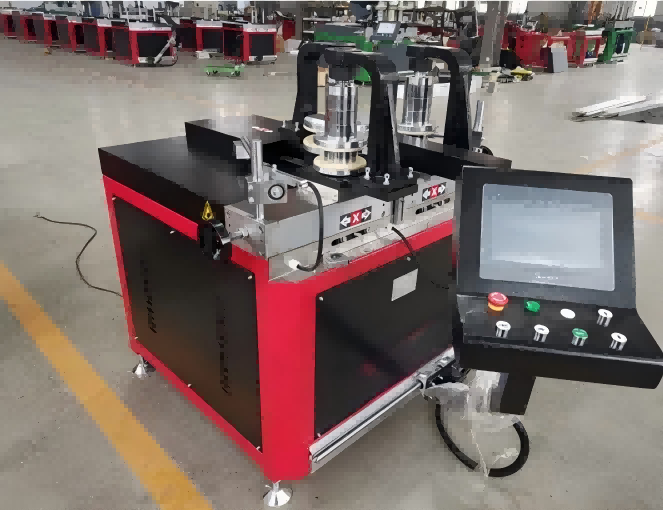

Machine à cintrer les profilés CNC en aluminium et PVC de haute précision

Cette machine à cintrer les profilés CNC en aluminium et en PVC est spécialement conçue pour la fabrication de profilés architecturaux, notamment les murs-rideaux, les façades, les fenêtres en arc et les cadres de fenêtres en PVC. Équipé d'un système de pliage synchronisé à 3 rouleaux et d'une commande servocommandée, il offre des courbes douces et sans distorsion avec une précision de ± 0,5 mm. Compatible avec les extrusions d'aluminium et les profilés PVC/UPVC, la machine prend en charge le cintrage multi-rayons en une seule configuration, améliorant considérablement l'efficacité de la production tout en réduisant le gaspillage de matériaux. Certifiée CE et entièrement personnalisable, c'est la solution idéale pour les applications de pliage architectural moderne.

• Compatibilité multi-matériaux :LeMachine à cintrer les profilés PVC en aluminium CNCplie les profilés en aluminium, PVC, UPVC, à rupture de pont thermique, en acier inoxydable et en cuivre. Les ensembles d'outils peuvent être modifiés pour s'adapter à différentes qualités de matériaux et sections transversales dans les limites de la capacité de la machine.
• Positionnement CNC 3 axes :Les servomoteurs sur les axes X, Y et Z sont pilotés via un contrôleur CNC doté d'un écran tactile de 10 pouces. La précision du positionnement est de ±0,02 mm. Les opérateurs programment des formes, des arcs et des courbes composées multi-rayons directement sur l'interface ou importent des données via USB.
• Options de poussée hydraulique :Trois configurations de stations hydrauliques sont proposées — 20 tonnes, 25 tonnes et 40 tonnes — sélectionnées en fonction du matériau du profilé, de l'épaisseur de paroi et du rayon de courbure requis. La pompe hydraulique fonctionne avec un bruit réduit par rapport aux unités industrielles standard.
• Gamme de formes de pliage :La machine produit des combinaisons en forme de C, en U, en S, en cercle complet, en ellipse, à rayons multiples et en arcs personnalisés. Les bandes de formage et les moules à rouleaux peuvent être personnalisés pour correspondre à la section transversale du profilé afin d'obtenir une qualité de pliage optimale.

Comment ça marche

Chargement du profil

Les profilés en aluminium ou en PVC sont placés dans le guide d'alimentation et solidement serrés pour éviter tout glissement ou torsion pendant le processus de pliage.

2. Pliage synchronisé à 3 rouleaux

La machine utilise trois rouleaux de précision :

Rouleau supérieur – fait avancer le profil

Deux rouleaux latéraux – se déplacent le long de trajectoires contrôlées par CNC pour appliquer une pression uniforme

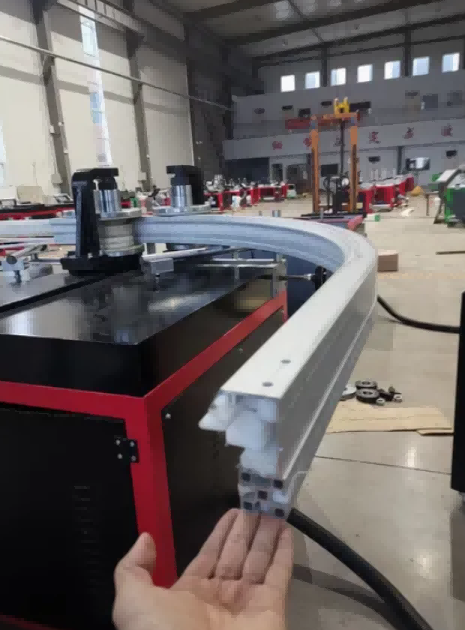

Ce mouvement synchronisé garantit une formation d'arc constante sans dommage ni déformation de la surface.

3. Précision servo-pilotée

Les servomoteurs contrôlent le positionnement des rouleaux en temps réel, fournissant un retour précis et des performances de pliage reproductibles. Le système CNC compense automatiquement le retour élastique du matériau.

4. Programmation multi-rayons

Les opérateurs peuvent programmer plusieurs rayons de courbure, segments d'arc et cercles complets directement à partir des dessins CAO. La machine exécute des courbes complexes sans intervention manuelle.

5. Production continue

Une fois le programme défini, la machine répète le cycle de pliage avec une grande cohérence, ce qui la rend adaptée aussi bien à la production de masse qu'aux projets architecturaux personnalisés.

Flux de processus :

Chargement de profil → Entrée de programme CNC → Synchronisation à 3 rouleaux → Positionnement servo → Pliage multi-rayons → Profil incurvé fini

Composants clés

Contrôleur CNC :Écran tactile de 10 pouces avec interface utilisateur pour la programmation des angles de pliage, des rayons et des séquences multi-rayons. Le port USB prend en charge l'importation et l'exportation de programmes. Le contrôleur gère le mouvement des axes, la pression hydraulique et la synchronisation des cycles.

Station hydraulique :Disponible en configurations de 20 tonnes, 25 tonnes et 40 tonnes. Utilise une pompe à huile importée sélectionnée pour une sortie de pression stable et un fonctionnement silencieux. Le circuit hydraulique comprend une soupape de surpression et un filtre.

Moules à rouleaux :Fabriqué en acier trempé avec un revêtement PU en option. Le revêtement aide à prévenir les rayures ou les marquages ​​sur les surfaces profilées revêtues, anodisées ou peintes. Les jeux de moules sont interchangeables pour différentes sections de profilés.

Transmission:Les rails de guidage linéaires Taiwan HIWIN portent les axes mobiles. Les réducteurs de précision et les servomoteurs assurent la précision de positionnement pour les mouvements X, Y et Z.

Applications

• Cintrage de profil de mur-rideau

  Cadres incurvés pour façade architecturale

  Profils de fenêtres et de portes en arc

  Cintrage de cadres de fenêtres et de portes en PVC

  Cintrage de revêtements et de garnitures en aluminium

  Profils intérieurs décoratifs




Fabricant et garantie

Shandong Lebulang Precision Machinery Co., Ltd., opérant sous le nom de Lebulang Machine, fabrique des équipements de traitement de l'aluminium et du PVC dans son usine de Jinan, en Chine, depuis 1996.Machine à cintrer les profilés PVC en aluminium CNCest fourni directement en usine avec la certification CE et ISO. Une garantie d'un an couvre la structure principale. Une assistance technique à distance, des vidéos d'installation et un manuel en anglais sont fournis sans frais supplémentaires. L'installation et la formation sur site peuvent être organisées séparément. Des pièces de rechange telles que des moules à rouleaux, des courroies de formage et des joints hydrauliques sont stockées. La couleur, la marque et l'emballage de la machine peuvent être personnalisés dans le cadre d'accords OEM et ODM.

FAQ

1. Êtes-vous une usine ou une société commerciale ?

Nous sommes un fabricant possédant notre propre usine de production à Jinan, en Chine, en activité depuis 1996.

2. Quelle est la durée de la garantie de l'équipement ?

Un an sur la structure principale, à l'exclusion des pièces d'usure normale telles que les moules à rouleaux et les courroies de formage.

3. Comment fournir un service après-vente ?

Un guidage vidéo à distance, une assistance technique en ligne et un remplacement gratuit des pièces défectueuses pendant la période de garantie sont fournis. L'installation, la mise en service et la formation sur site peuvent être organisées moyennant des frais supplémentaires.

4. Quel est le délai de livraison ?

Les machines standards sont expédiées sous 10 à 20 jours ouvrés après réception de l’acompte.

5. Quelles autres machines vendez-vous ?

Machines de découpe d'aluminium, machines de sertissage d'angle en aluminium, machines de soudage du PVC, perceuses et fraiseuses CNC et lignes complètes de production de portes et fenêtres.

6. La machine peut-elle plier les profilés à rupture de pont thermique ?

Oui. Avec les bandes de formage et les moules à rouleaux appropriés, la machine peut plier les profilés en aluminium à rupture de pont thermique tout en conservant l'intégrité de la bande isolante.
