Scie circulaire CNC de haute précision pour profilés industriels en aluminium

Spécifications techniques

Comment fonctionne la scie

LeScie circulaire CNC pour profilés industriels en aluminiumfonctionne avec un axe d'avance servomoteur qui positionne le profil sous la lame de scie en fonction de la longueur saisie sur l'écran tactile. L'opérateur charge l'extrusion d'aluminium sur la table à rouleaux d'entrée, sélectionne le programme de coupe dans la mémoire ou saisit de nouvelles dimensions et démarre le cycle. Les pinces pneumatiques s'engagent dans les directions verticale et horizontale pour maintenir le profilé contre les butées de référence. La tête de scie, équipée d'un cylindre d'amortissement gaz-liquide, descend à travers le matériau avec une vitesse d'avance contrôlée pour produire une coupe carrée et sans bavure. Un jet de liquide de coupe atomisé refroidit la lame et la pièce pendant la coupe. Une fois la lame rétractée, les pinces se relâchent et l'avance servo fait avancer le profilé jusqu'à la position de coupe suivante. La configuration standard coupe à 90° et ±45°. Avec le module d'angle CNC en option, la tête de scie tourne à n'importe quel angle entre 22,5° et 157,5° sous contrôle du programme.

Principales fonctionnalités

Précision de coupe de ±0,1 mm – L'alimentation servocommandée garantit une répétabilité exceptionnelle.

Cycle entièrement automatique – Chargement, serrage, coupe et déchargement automatiques intégrés.

Cadre robuste – La structure en acier soudé soulagée réduit les vibrations et prolonge la durée de vie de la lame.

Coupe sans bavures – La vitesse optimisée de la lame et le système de refroidissement par brouillard minimisent le post-traitement.

Coupe d'angle flexible – Standard 45°/90° ; angles personnalisés disponibles sur demande.

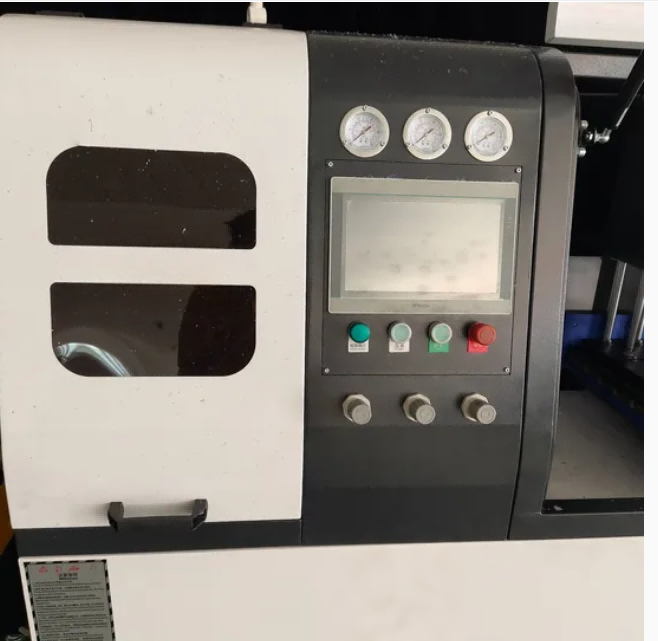

Interface CNC conviviale – IHM à écran tactile intuitive pour une configuration rapide et une formation minimale.

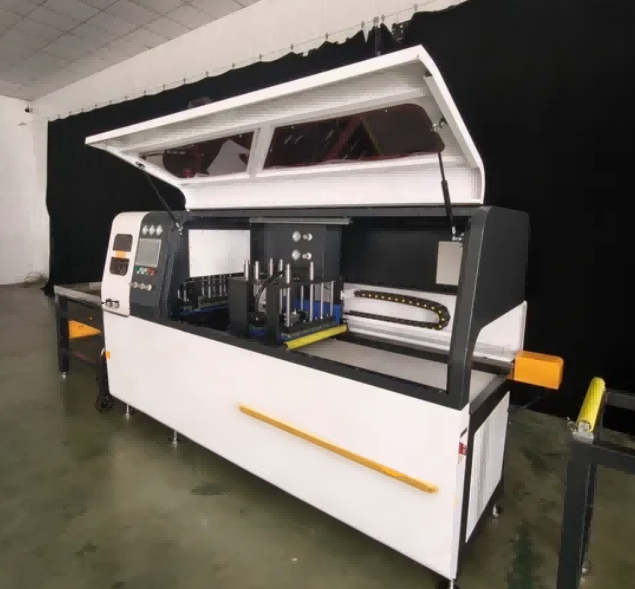

La sécurité avant tout – Protection entièrement fermée avec verrouillages de sécurité et armoire électrique conforme aux normes CE

Scénarios d'application

Profilés de portes et fenêtres en aluminium

Systèmes de murs-rideaux et de façades

Découpe de cadre de panneau solaire

Extrusions d'aluminium industrielles

Pièces en aluminium pour le transport ferroviaire et l'automobile

Profilés de meubles et de dissipateurs thermiques

Scie circulaire CNC pour profilés industriels en aluminium Modules de mise à niveau en option

1. Structure de coupe sans queue (queue résiduelle ≤ 5 mm, utilisation élevée du matériau)
2. Ligne de convoyeur à rouleaux de chargement et déchargement automatique pour profilés de 6 m de long
3. Module de coupe d'angle arbitraire CNC (22,5 ° - 157,5 °)
4. Dépoussiéreur de stockage de copeaux de grande capacité
5. Module de diagnostic et de statistiques de données en ligne à distance IoT
6. Dispositif de serrage synchrone en plusieurs parties
7. Course d'alimentation étendue sur mesure jusqu'à 12 000 mm

Processus de travail

Chargement automatique – Les profils sont chargés via un convoyeur à rouleaux ou un chargeur automatique.

Positionnement de précision – L'alimentation servo-entraînée garantit une longueur de coupe exacte.

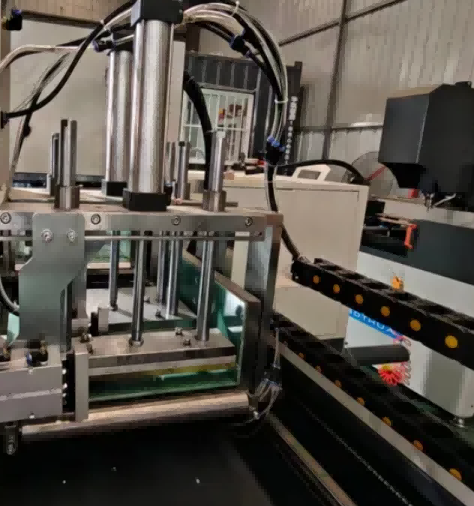

Serrage sécurisé – Les pinces pneumatiques/hydrauliques maintiennent fermement les profilés.

Coupe à grande vitesse – La tête de scie contrôlée par CNC exécute des coupes nettes et précises.

Élimination et refroidissement des copeaux – Le refroidissement et le convoyeur de copeaux intégrés maintiennent l'espace de travail propre

FAQ

Quels profils cette scie CNC peut-elle couper ?

R : Il est conçu pour les profilés en aluminium industriels, y compris les sections de fenêtres/portes, les murs-rideaux et les cadres solaires. Des solutions personnalisées sont disponibles pour les extrusions plus grandes.

Q2 : La machine est-elle entièrement automatique ?

R : Oui. Il prend en charge l'alimentation, le serrage, la découpe et le déchargement automatiques, ne nécessitant qu'un seul opérateur.

Q3 : Peut-il couper à des angles autres que 90° ?

R : Oui. Les modèles standards prennent en charge 45° et 90° ; Une coupe d'angle personnalisée est disponible sur demande.

Q4 : Quelle est la précision de coupe ?

R : La précision d'alimentation est de ±0,1 mm, garantissant une répétabilité élevée pour la production de masse.
