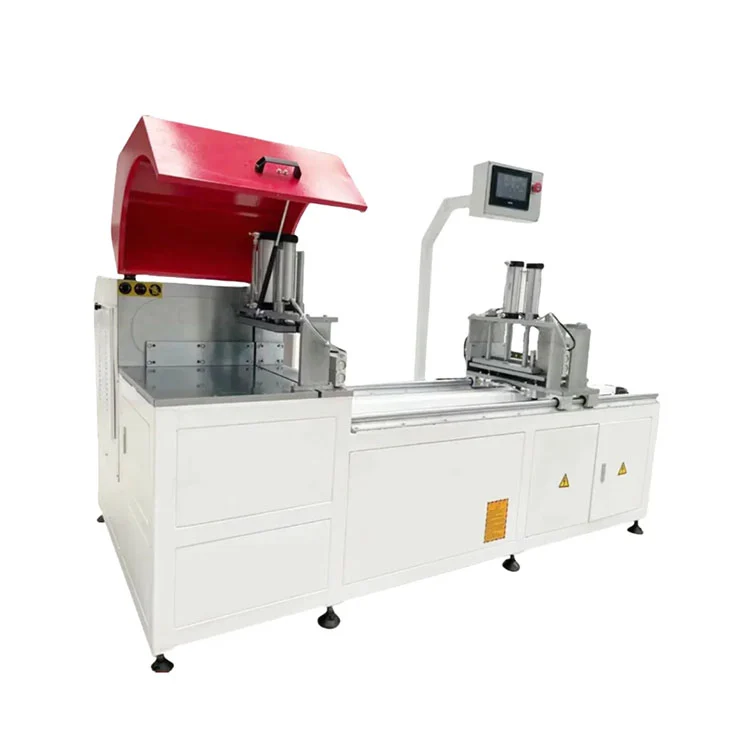

Scie circulaire CNC pour profilés industriels en aluminium

Spécifications techniques

Comment fonctionne la scie

LeScie circulaire CNC pour profilés industriels en aluminiumfonctionne avec un axe d'avance servomoteur qui positionne le profil sous la lame de scie en fonction de la longueur saisie sur l'écran tactile. L'opérateur charge l'extrusion d'aluminium sur la table à rouleaux d'entrée, sélectionne le programme de coupe dans la mémoire ou saisit de nouvelles dimensions et démarre le cycle. Les pinces pneumatiques s'engagent dans les directions verticale et horizontale pour maintenir le profilé contre les butées de référence. La tête de scie, équipée d'un cylindre d'amortissement gaz-liquide, descend à travers le matériau avec une vitesse d'avance contrôlée pour produire une coupe carrée et sans bavure. Un jet de liquide de coupe atomisé refroidit la lame et la pièce pendant la coupe. Une fois la lame rétractée, les pinces se relâchent et l'avance servo fait avancer le profilé jusqu'à la position de coupe suivante. La configuration standard coupe à 90° et ±45°. Avec le module d'angle CNC en option, la tête de scie tourne à n'importe quel angle entre 22,5° et 157,5° sous contrôle du programme.

Composants clés

• Axe d'alimentation servo :Un servomoteur AC entraîne la vis à billes de l'axe X pour le positionnement du profil. La précision du positionnement est de ±0,05 mm, avec une tolérance de coupe répétée de ±0,1 mm. Les poignées de déplacement d'alimentation standard coupent des longueurs de 350 mm à 6 500 mm.
• Assemblage de la tête de scie :Un moteur de 5,5 kW ou 7,5 kW entraîne une lame de scie circulaire en carbure de tungstène à 2 800 tr/min. Le cylindre d'amortissement gaz-liquide contrôle la vitesse d'avance verticale en fonction de l'épaisseur du matériau et de la charge de la lame.
• Système de serrage pneumatique :Deux pinces verticales et horizontales avec mâchoires souples maintiennent le profilé contre le guide arrière et la table. La force de serrage est réglable grâce au régulateur de pression d'air réglé entre 0,5 et 0,8 MPa.
• Contrôleur CNC et écran tactile :Un API importé associé à un écran tactile multilingue de 10 pouces gère le stockage du programme, la saisie de la longueur, la sélection de l'angle et le contrôle du cycle. La connectivité USB et réseau est prise en charge pour le transfert de programme.

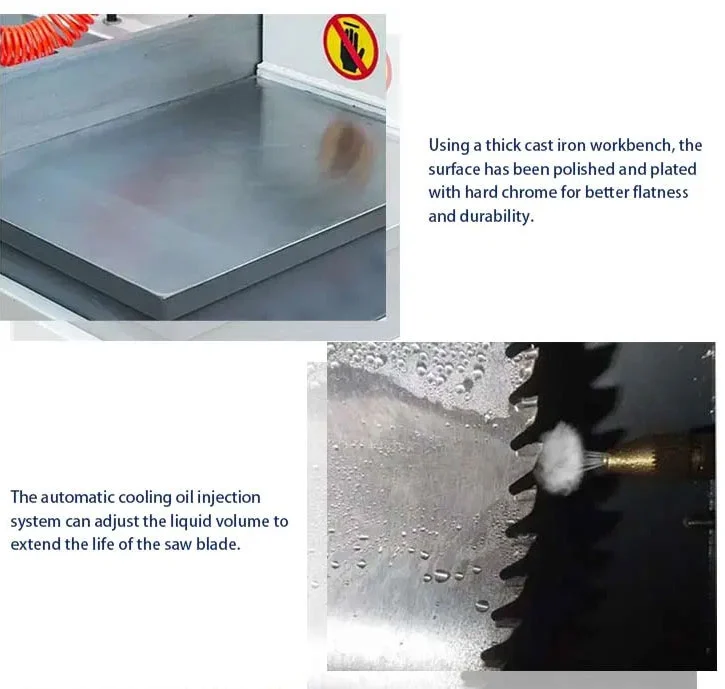

• Système de lubrification par refroidissement :Un système automatique de liquide de coupe atomisé applique un brouillard de lubrifiant sur la lame et la zone de coupe. Cela réduit la friction, prolonge la durée de vie de la lame et aide à produire une surface de coupe nette.
• Enceinte de sécurité :Un protège-lame entièrement fermé recouvre la zone de coupe. Un bouton d'arrêt d'urgence et un capteur de protection contre les collisions arrêtent la machine si un obstacle est détecté sur le chemin de la lame.

Scie Circulaire CNC pour Profilés Industriels en Aluminium Accessoires Standard

1. Système de contrôle d'alimentation servo CNC + écran tactile multilingue de 10 pouces
2. Lame de scie circulaire en carbure de tungstène importée pour l'aluminium
3. Ensemble de tête de scie à amortissement gaz-liquide
4. Double dispositif de serrage automatique pneumatique avec mâchoires souples anti-rayures
5. Système de circulation de lubrification à refroidissement automatique
6. Full enclosed safety blade protective cover
7. Pipeline de collecte de poussière de copeaux d'aluminium
8. Bouton d'arrêt d'urgence, capteur de protection contre les collisions
9. Manuel complet d'utilisation et d'entretien en anglais, boîte à outils de pièces de rechange

Scie circulaire CNC pour profilés industriels en aluminium Modules de mise à niveau en option

1. Structure de coupe sans queue (queue résiduelle ≤ 5 mm, utilisation élevée du matériau)
2. Ligne de convoyeur à rouleaux de chargement et déchargement automatique pour profilés de 6 m de long
3. Module de coupe d'angle arbitraire CNC (22,5 ° - 157,5 °)
4. Dépoussiéreur de stockage de copeaux de grande capacité
5. Module de diagnostic et de statistiques de données en ligne à distance IoT
6. Dispositif de serrage synchrone en plusieurs parties
7. Course d'alimentation étendue sur mesure jusqu'à 12 000 mm

Champ d'application

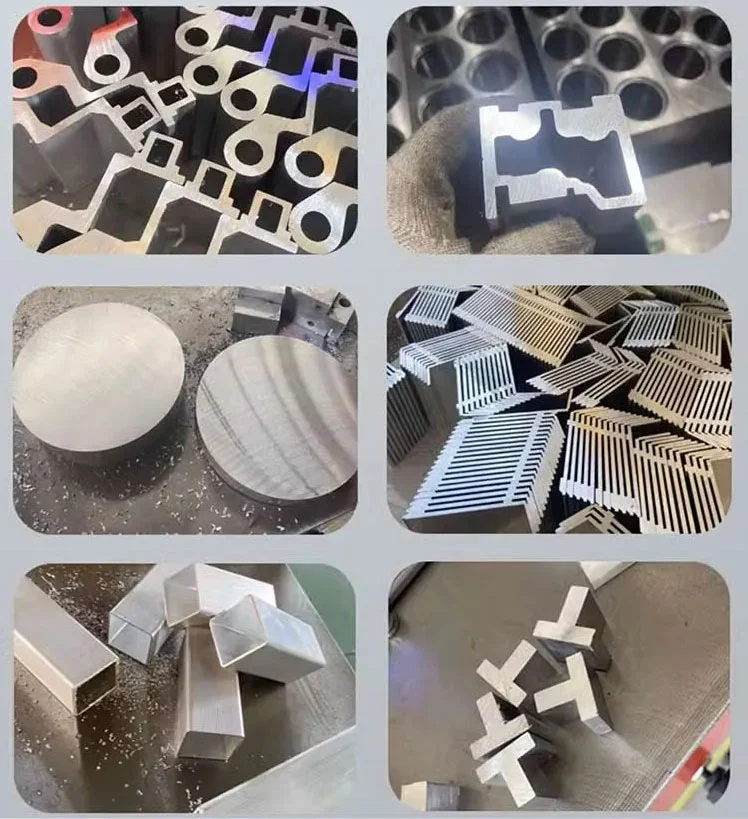

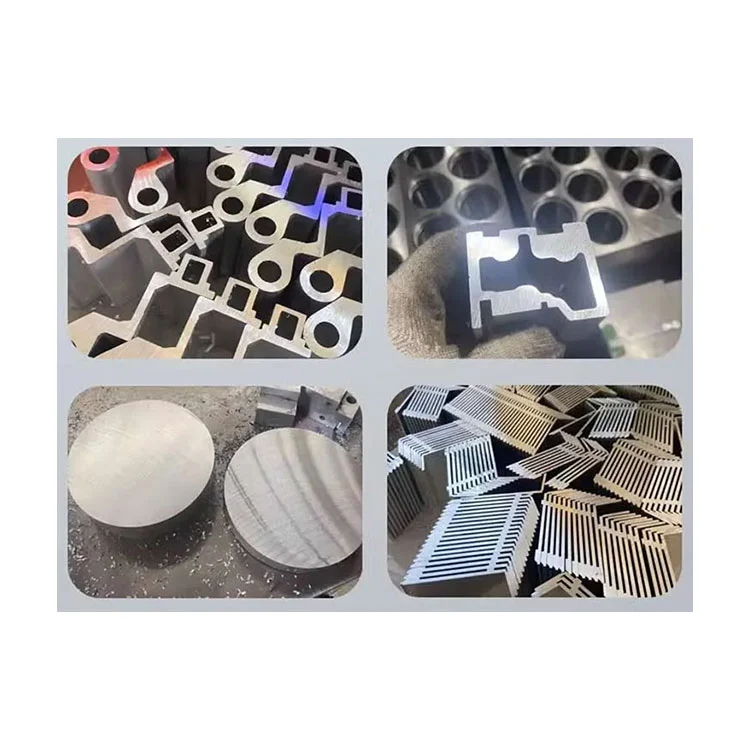

LeScie circulaire CNC pour profilés industriels en aluminiumest utilisé dans les environnements de production où les extrusions d'aluminium sont coupées à longueur avant un usinage ou un assemblage ultérieur. Les utilisations typiques incluent la découpe de profilés de cadre pour fenêtres et portes, les meneaux et traverses de murs-rideaux, les éléments structurels industriels en aluminium, les rails de montage de panneaux solaires et les profilés décoratifs architecturaux. La scie peut traiter des profilés en aluminium pleins et creux, des profilés à rupture de pont thermique et des extrusions légères de cuivre ou de PVC dans la limite de sa capacité de section transversale. Avec le module d'angle arbitraire en option, il produit également des coupes en angle pour les cadres de pignon, les fenêtres trapézoïdales et les assemblages architecturaux à plusieurs côtés.

Notre service

1. Une garantie minimum d'un an à compter de la date de mise en service.
2. Consultation gratuite avant, pendant et après la vente.
3. Planification de projet et conception d'aménagement gratuites.
4. Débogage gratuit de l'équipement jusqu'à ce que toutes les fonctions fonctionnent comme spécifié.
5. Coordination gratuite des arrangements d’expédition longue distance.
6. Formation gratuite sur le fonctionnement et la maintenance des équipements.
7. Garantie complète d'un an et service de maintenance à vie.
