Scie circulaire CNC de haute précision pour profilés industriels en aluminium

Spécifications techniques

Comment fonctionne la scie

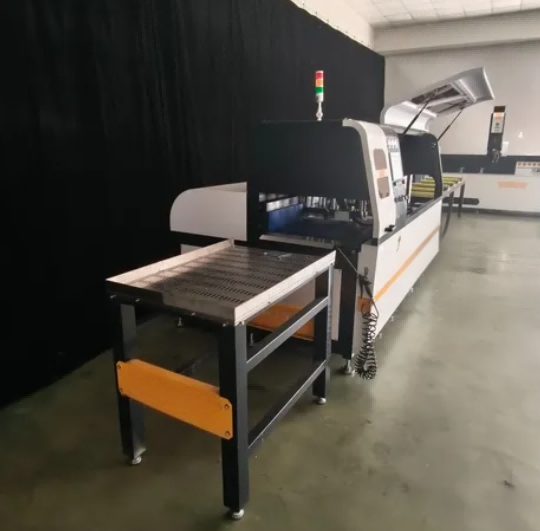

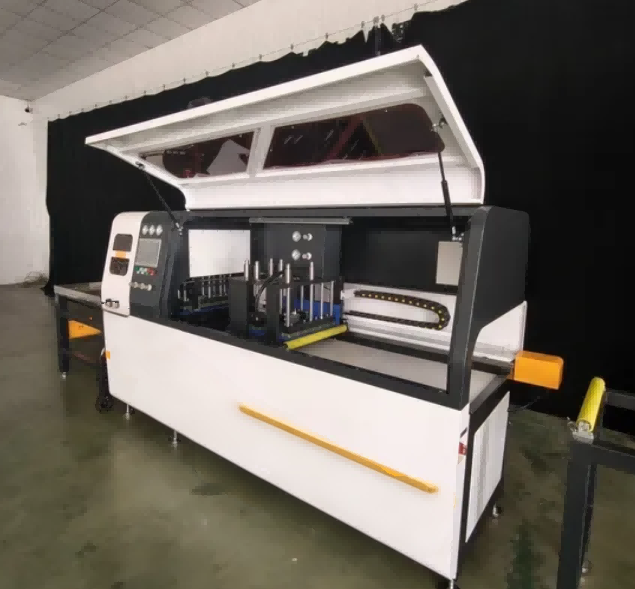

LeScie circulaire CNC pour profilés industriels en aluminiumfonctionne avec un axe d'avance servomoteur qui positionne le profil sous la lame de scie en fonction de la longueur saisie sur l'écran tactile. L'opérateur charge l'extrusion d'aluminium sur la table à rouleaux d'entrée, sélectionne le programme de coupe dans la mémoire ou saisit de nouvelles dimensions et démarre le cycle. Les pinces pneumatiques s'engagent dans les directions verticale et horizontale pour maintenir le profilé contre les butées de référence. La tête de scie, équipée d'un cylindre d'amortissement gaz-liquide, descend à travers le matériau avec une vitesse d'avance contrôlée pour produire une coupe carrée et sans bavure. Un jet de liquide de coupe atomisé refroidit la lame et la pièce pendant la coupe. Une fois la lame rétractée, les pinces se relâchent et l'avance servo fait avancer le profilé jusqu'à la position de coupe suivante. La configuration standard coupe à 90° et ±45°. Avec le module d'angle CNC en option, la tête de scie tourne à n'importe quel angle entre 22,5° et 157,5° sous contrôle du programme.

Principales fonctionnalités

Fonctionnement entièrement automatique – Alimentation, serrage et sciage automatiques du matériau pour une efficacité maximale.

Structure robuste – Le châssis renforcé de la machine minimise les vibrations et assure une stabilité à long terme.

Technologie sans bavures – La vitesse de lame optimisée et le système de refroidissement réduisent les bavures et le traitement secondaire.

Interface CNC conviviale – Commande intuitive par écran tactile pour une configuration rapide et une utilisation facile.

Angles de coupe flexibles – Prend en charge la coupe à 45°, 90° et à angle personnalisé pour des applications polyvalentes

Scie Circulaire CNC pour Profilés Industriels en Aluminium Accessoires Standard

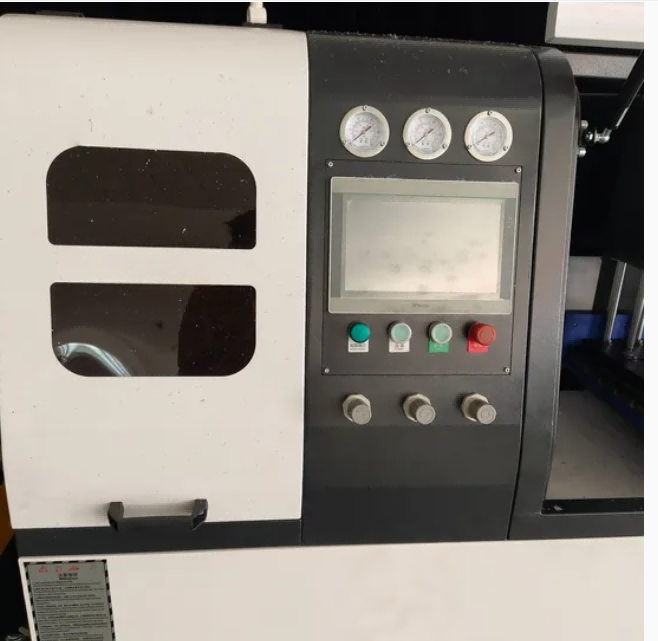

1. Système de contrôle d'alimentation servo CNC + écran tactile multilingue de 10 pouces
2. Lame de scie circulaire en carbure de tungstène importée pour l'aluminium
3. Ensemble de tête de scie à amortissement gaz-liquide
4. Double dispositif de serrage automatique pneumatique avec mâchoires souples anti-rayures
5. Système de circulation de lubrification à refroidissement automatique
6. Couvercle de protection de lame de sécurité entièrement fermé
7. Pipeline de collecte de poussière de copeaux d'aluminium
8. Bouton d'arrêt d'urgence, capteur de protection contre les collisions
9. Manuel complet d'utilisation et d'entretien en anglais, boîte à outils de pièces de rechange

Scie circulaire CNC pour profilés industriels en aluminium Modules de mise à niveau en option

1. Structure de coupe sans queue (queue résiduelle ≤ 5 mm, utilisation élevée du matériau)
2. Ligne de convoyeur à rouleaux de chargement et déchargement automatique pour profilés de 6 m de long
3. Module de coupe d'angle arbitraire CNC (22,5 ° - 157,5 °)
4. Dépoussiéreur de stockage de copeaux de grande capacité
5. Module de diagnostic et de statistiques de données en ligne à distance IoT
6. Dispositif de serrage synchrone en plusieurs parties
7. Course d'alimentation étendue sur mesure jusqu'à 12 000 mm

Scénarios d'application

Profilés de portes et fenêtres en aluminium

Systèmes de murs-rideaux et de façades

Découpe de cadre de panneau solaire

Extrusions d'aluminium industrielles

Pièces en aluminium pour le transport ferroviaire et l'automobile

Profilés de meubles et de dissipateurs thermiques

Notre service

1. Une garantie minimum d'un an à compter de la date de mise en service.
2. Consultation gratuite avant, pendant et après la vente.
3. Planification de projet et conception d'aménagement gratuites.
4. Débogage gratuit de l'équipement jusqu'à ce que toutes les fonctions fonctionnent comme spécifié.
5. Coordination gratuite des arrangements d’expédition longue distance.
6. Formation gratuite sur le fonctionnement et la maintenance des équipements.
7. Garantie complète d'un an et service de maintenance à vie.
