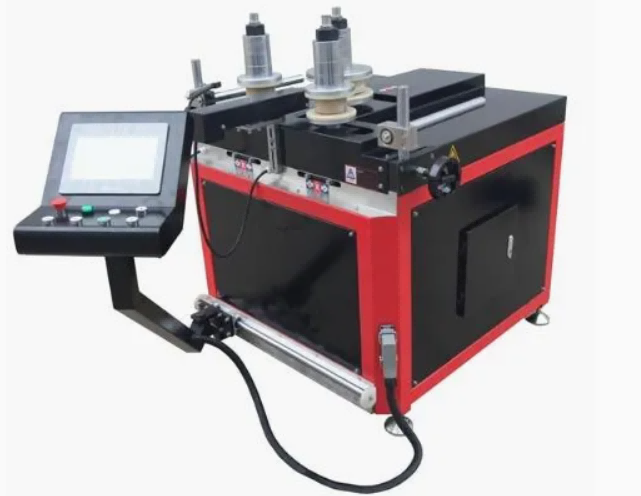

Machine à cintrer les profilés CNC robuste pour l'aluminium et le PVC

Cette machine à cintrer les profilés CNC en aluminium et en PVC est spécialement conçue pour la fabrication de profilés architecturaux, notamment les murs-rideaux, les façades, les fenêtres en arc et les cadres de fenêtres en PVC. Équipé d'un système de pliage synchronisé à 3 rouleaux et d'une commande servocommandée, il offre des courbes douces et sans distorsion avec une précision de ± 0,5 mm. Compatible avec les extrusions d'aluminium et les profilés PVC/UPVC, la machine prend en charge le cintrage multi-rayons en une seule configuration, améliorant considérablement l'efficacité de la production tout en réduisant le gaspillage de matériaux. Certifiée CE et entièrement personnalisable, c'est la solution idéale pour les applications de pliage architectural moderne.

• Compatibilité multi-matériaux :LeMachine à cintrer les profilés PVC en aluminium CNCplie les profilés en aluminium, PVC, UPVC, à rupture de pont thermique, en acier inoxydable et en cuivre. Les ensembles d'outils peuvent être modifiés pour s'adapter à différentes qualités de matériaux et sections transversales dans les limites de la capacité de la machine.
• Positionnement CNC 3 axes :Les servomoteurs sur les axes X, Y et Z sont pilotés via un contrôleur CNC doté d'un écran tactile de 10 pouces. La précision du positionnement est de ±0,02 mm. Les opérateurs programment des formes, des arcs et des courbes composées multi-rayons directement sur l'interface ou importent des données via USB.
• Options de poussée hydraulique :Trois configurations de stations hydrauliques sont proposées — 20 tonnes, 25 tonnes et 40 tonnes — sélectionnées en fonction du matériau du profilé, de l'épaisseur de paroi et du rayon de courbure requis. La pompe hydraulique fonctionne avec un bruit réduit par rapport aux unités industrielles standard.
• Gamme de formes de pliage :La machine produit des combinaisons en forme de C, en U, en S, en cercle complet, en ellipse, à rayons multiples et en arcs personnalisés. Les bandes de formage et les moules à rouleaux peuvent être personnalisés pour correspondre à la section transversale du profilé afin d'obtenir une qualité de pliage optimale.

Comment ça marche

Chargement du profil

Les profilés en aluminium ou en PVC sont placés dans le guide d'alimentation et solidement serrés pour éviter tout glissement ou torsion pendant le processus de pliage.

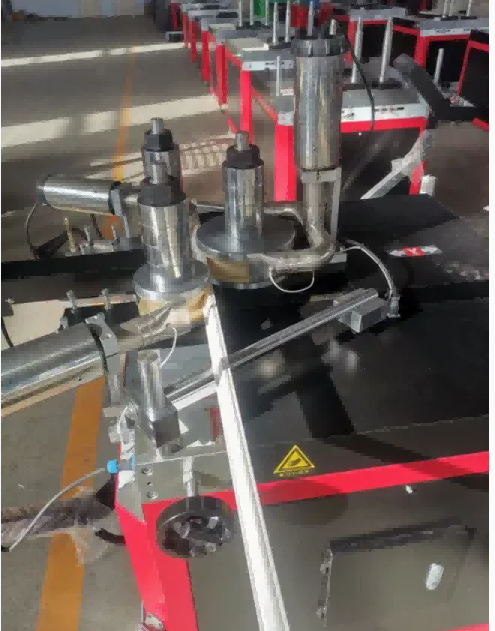

2. Pliage synchronisé à 3 rouleaux

La machine utilise trois rouleaux de précision :

Rouleau supérieur – fait avancer le profil

Deux rouleaux latéraux – se déplacent le long de trajectoires contrôlées par CNC pour appliquer une pression uniforme

Ce mouvement synchronisé garantit une formation d'arc constante sans dommage ni déformation de la surface.

3. Précision servo-pilotée

Les servomoteurs contrôlent le positionnement des rouleaux en temps réel, fournissant un retour précis et des performances de pliage reproductibles. Le système CNC compense automatiquement le retour élastique du matériau.

4. Programmation multi-rayons

Les opérateurs peuvent programmer plusieurs rayons de courbure, segments d'arc et cercles complets directement à partir des dessins CAO. La machine exécute des courbes complexes sans intervention manuelle.

5. Production continue

Une fois le programme défini, la machine répète le cycle de pliage avec une grande cohérence, ce qui la rend adaptée aussi bien à la production de masse qu'aux projets architecturaux personnalisés.

Flux de processus :

Chargement de profil → Entrée de programme CNC → Synchronisation à 3 rouleaux → Positionnement servo → Pliage multi-rayons → Profil incurvé fini

Principales fonctionnalités

Système de pliage synchronisé à 3 rouleaux pour des courbes douces et précises

Commande servocommandée pour une précision et une répétabilité en temps réel

Pliage à plusieurs rayons dans une seule configuration

Compatible avec les profilés en aluminium et PVC/UPVC

Importation de dessins CAO pour la programmation de courbes complexes

Compensation automatique du retour élastique

Interface CNC conviviale

Cadre robuste pour un fonctionnement sans vibrations

Certifié CE et personnalisable

Applications

• Cintrage de profil de mur-rideau

  Cadres incurvés pour façade architecturale

  Profils de fenêtres et de portes en arc

  Cintrage de cadres de fenêtres et de portes en PVC

  Cintrage de revêtements et de garnitures en aluminium

  Profils intérieurs décoratifs




Fabricant et garantie

Shandong Lebulang Precision Machinery Co., Ltd., opérant sous le nom de Lebulang Machine, fabrique des équipements de traitement de l'aluminium et du PVC dans son usine de Jinan, en Chine, depuis 1996.Machine à cintrer les profilés PVC en aluminium CNCest fourni directement en usine avec la certification CE et ISO. Une garantie d'un an couvre la structure principale. Une assistance technique à distance, des vidéos d'installation et un manuel en anglais sont fournis sans frais supplémentaires. L'installation et la formation sur site peuvent être organisées séparément. Des pièces de rechange telles que des moules à rouleaux, des courroies de formage et des joints hydrauliques sont stockées. La couleur, la marque et l'emballage de la machine peuvent être personnalisés dans le cadre d'accords OEM et ODM.

FAQ

Foire aux questions

1. Quels matériaux cette machine peut-elle plier ?

Il est conçu pour les extrusions d'aluminium et les profilés PVC/UPVC utilisés dans les fenêtres, portes, murs-rideaux et façades.

2. Peut-il plier plusieurs rayons dans un seul profil ?

Oui. Le système CNC prend en charge le pliage à l'arc multi-rayons et segmenté au sein d'un seul programme.

3. La machine est-elle adaptée à une production à grande échelle ?

Absolument. Une fois programmée, la machine répète les cycles de pliage avec une grande cohérence et une intervention minimale de l'opérateur.

4. Prend-il en charge l'importation de fichiers CAO ?

Oui. Les courbes et segments d'arc complexes peuvent être importés directement à partir de dessins CAO pour une exécution précise.

5. La machine peut-elle être personnalisée ?

Oui. Nous proposons une personnalisation OEM/ODM pour la taille du profil, la capacité de pliage et les systèmes de contrôle.

Pourquoi choisir cette machine

Pliage de précision – précision de ±0,5 mm pour les normes architecturales

Efficacité – Le pliage à plusieurs rayons en une seule configuration réduit le travail et le temps de cycle

Polyvalence – Une seule machine pour les profilés en aluminium et PVC

Fiabilité – Le châssis robuste et le système servomoteur garantissent une stabilité à long terme

Conformité globale – Certifié CE pour les projets internationaux
