Machine de sertissage de coin à quatre têtes CNC

Fonctionnalités principales

• Sertissage simultané à quatre têtes :LeMachine de sertissage de coin à quatre têtes CNCréalise les quatre coins d'un cadre en un seul cycle de pressage. Cela réduit le temps de manipulation par rapport aux alternatives à tête unique ou double, où le cadre doit être repositionné et resserré pour chaque paire de coins.
• Positionnement des servos CNC :Chaque tête de sertissage est positionnée par un servomoteur entraînant une vis à billes. L'opérateur sélectionne la taille du cadre sur l'écran tactile et les têtes se déplacent automatiquement vers les positions requises. Le même système stocke plusieurs recettes de trames. La précision du positionnement répété est spécifiée à ± 0,1 mm, avec une erreur diagonale généralement inférieure à 1 mm et une erreur de couture inférieure à 0,15 mm sous des profils correctement préparés.
• Gamme de tailles de cadre :La machine gère des cadres de 550 × 550 mm jusqu'à 1 800 mm de hauteur et 3 000 mm de largeur, couvrant la majorité des dimensions de cadres de fenêtres et de portes en aluminium trouvées dans la production résidentielle et commerciale.
• Système de sertissage hydraulique :Chaque tête est entraînée par un vérin hydraulique avec une pression d'huile nominale de 15 MPa et une force de sertissage totale de 48 kN. Le circuit hydraulique utilise une séquence haute-basse pression en deux étapes : la course d'approche rapide réduit le temps de cycle, tandis que le maintien haute pression en fin de course assure une connexion d'angle serrée.
• Pinces mobiles pneumatiques :Les unités de serrage avancent automatiquement pour le chargement du cadre et se rétractent après le sertissage pour le déchargement. La force de serrage est appliquée dans deux directions pour maintenir le profilé en position et réduire le risque de déformation pendant la course de pressage.

Spécifications techniques

Comment ça marche

LeMachine de sertissage de coin à quatre têtes CNCfonctionne dans une séquence qui commence par la saisie des dimensions du cadre sur l'écran tactile. Les quatre têtes de sertissage, chacune montée sur des axes de vis à billes servocommandés, se déplacent automatiquement vers les positions programmées. L'opérateur place les profilés en aluminium découpés et préparés dans les dispositifs de serrage. Les pinces pneumatiques s'engagent pour maintenir les profilés en place, appliquant une pression dans les directions verticale et horizontale. Une fois serré, le circuit hydraulique s'active en deux étapes : une avance rapide à basse pression met les outils de sertissage en contact avec les coins du profilé, et un maintien à haute pression applique la pleine force de sertissage de 48 kN pour terminer le joint d'angle. Après le temps de maintien, les pinces se relâchent, les outils de sertissage se rétractent et le cadre fini peut être retiré. Les quatre coins sont réalisés en un seul cycle, le cadre n'a donc pas besoin d'être repositionné.

Composants clés

• Servomoteurs et vis à billes :Chacune des quatre têtes est positionnée indépendamment par un servomoteur AC couplé à une vis à billes de précision. Cette disposition offre une répétabilité de ±0,1 mm et permet de repositionner les têtes pour différentes tailles de cadre sans réglage manuel.
• Groupe hydraulique :Un réservoir de 60 litres alimente en huile quatre cylindres hydrauliques via un collecteur équipé de vannes de régulation de pression. La séquence haute-basse pression en deux étapes est gérée par le PLC via des électrovannes.

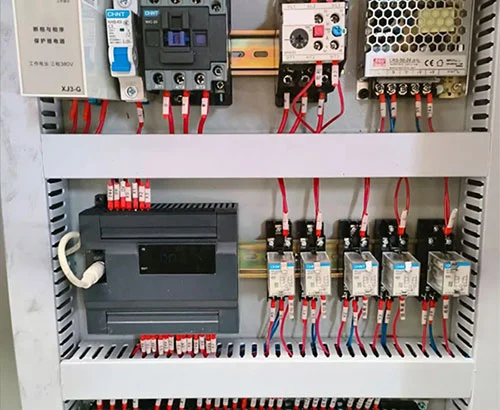

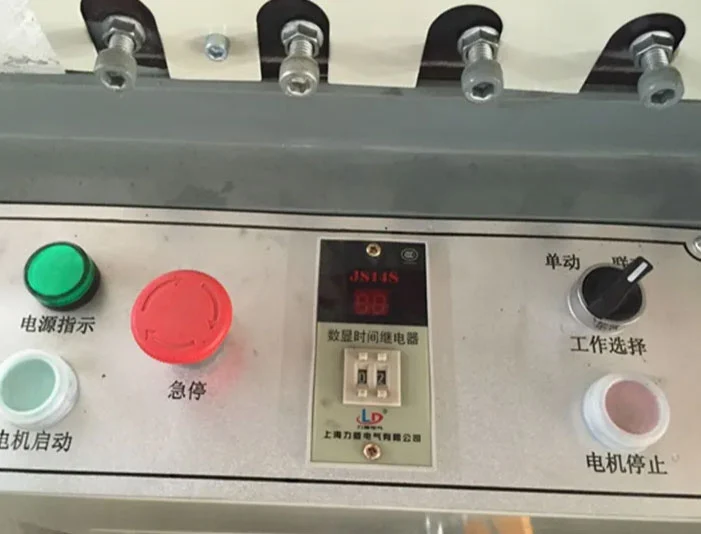

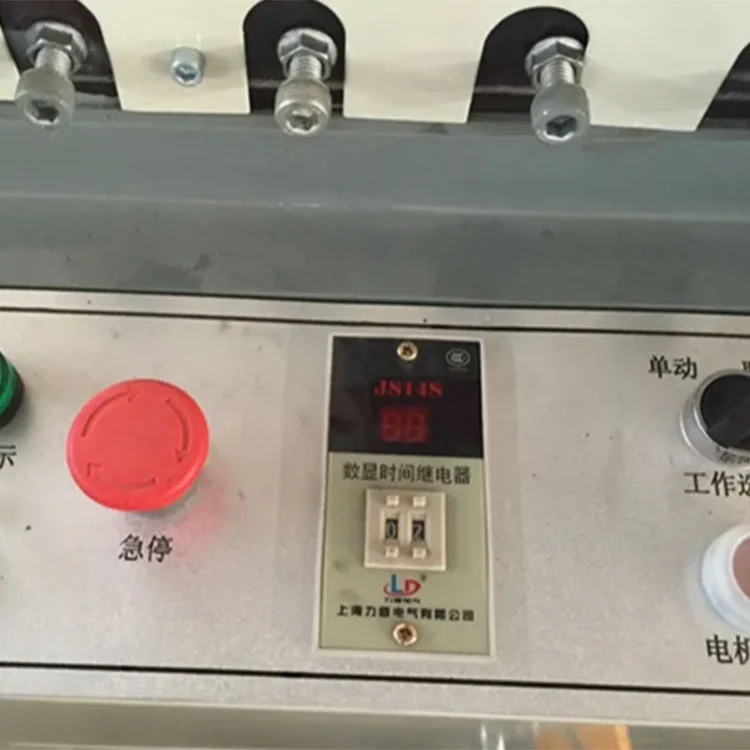

• Écran tactile et automate :L'écran tactile industriel affiche les paramètres de taille d'image, les programmes stockés, les compteurs de production et les messages d'alarme. Les recettes de paramètres pour les dimensions de cadre couramment produites peuvent être enregistrées et rappelées.

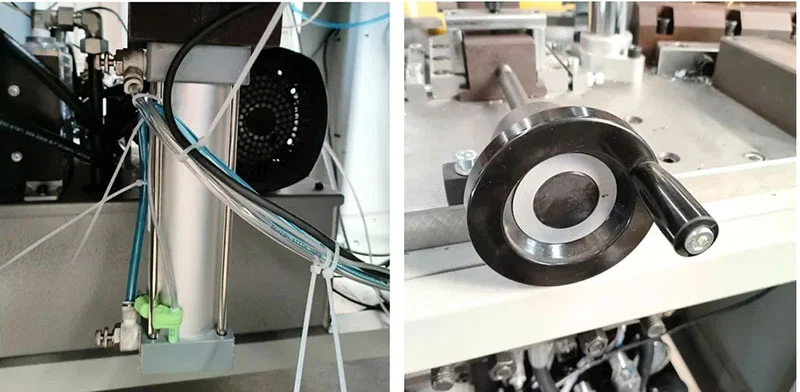

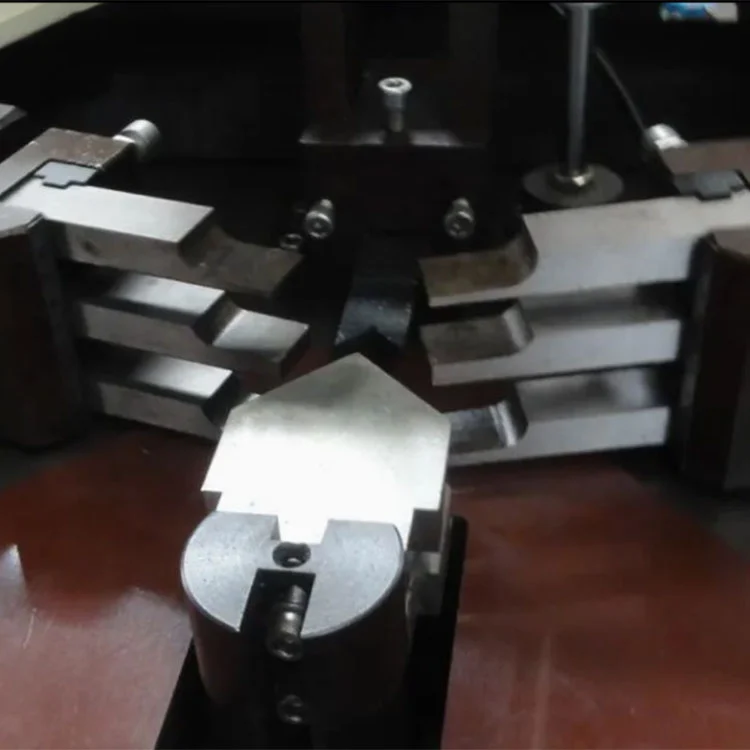

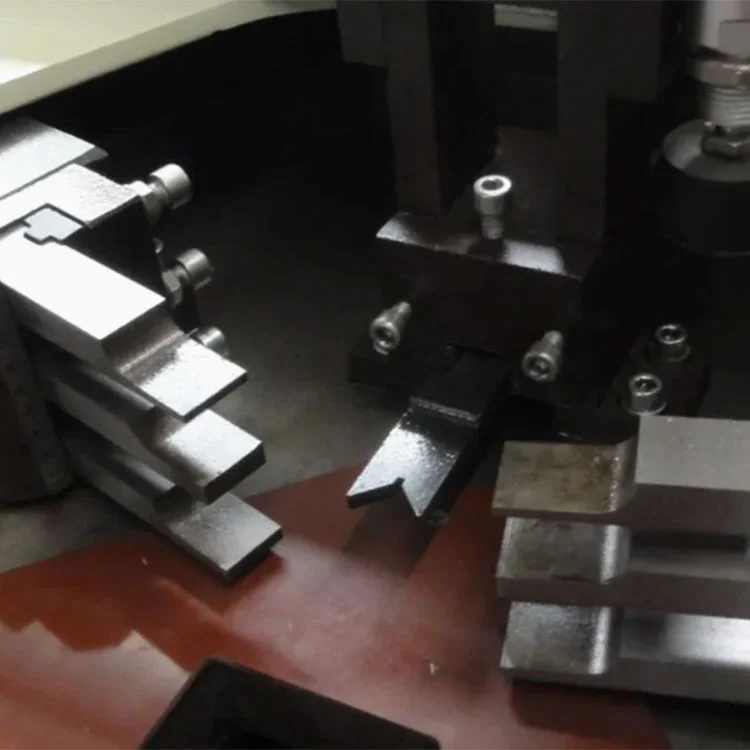

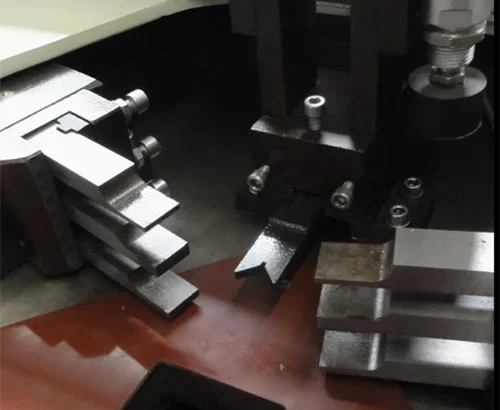

• Outils de sertissage :Les couteaux à sertir en acier trempé sont usinés pour correspondre à la géométrie du profil. Les jeux d'outils peuvent être échangés contre différentes sections de profil. Les couteaux sont réglables en profondeur et en alignement.
• Système de serrage pneumatique :Les pinces avancent et se rétractent sur des guides linéaires. La force de serrage est fournie par des vérins pneumatiques dont la pression est régulée entre 0,5 et 0,8 MPa. La conception de serrage à double direction applique une force des deux côtés pour stabiliser le profilé pendant le sertissage.
• Bâti de machine :Une structure en acier soudé supporte les quatre têtes mobiles et la table de travail centrale fixe. Le cadre est conçu pour résister aux forces de réaction générées lors du sertissage et maintenir l’alignement de la tête dans le temps.

Scénarios d'application

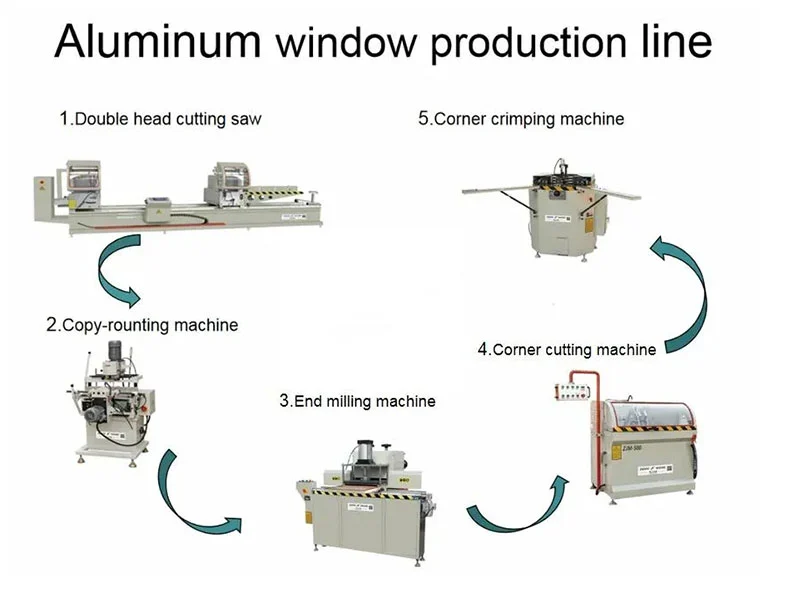

Fabrication de fenêtres en aluminium

Sertissage de cadres de fenêtres à battants, coulissants et à rupture de pont thermique.

Production de portes en aluminium

Assemblage d'angle de portes d'entrée, portes de balcon, portes coupe-feu en aluminium et huisseries intérieures en aluminium.

Profils de murs-rideaux et de bâtiments

Sertissage d'angles à 90° de meneaux, traverses et profilés de façade en aluminium.

Production en grand volume

Utilisé dans les usines de portes et fenêtres en aluminium de moyenne et grande taille, où la réalisation des quatre coins en un seul cycle réduit le temps de traitement par cadre et permet une production quotidienne plus élevée.

Fabricant et garantie

Shandong Lebulang Precision Machinery Co., Ltd., opérant sous le nom de Lebulang Machine, produit des équipements de traitement de fenêtres et de portes en aluminium et en PVC dans son usine de Jinan depuis 1996. La société gère la R&D, l'usinage, l'assemblage, les tests et les ventes en interne. LeMachine de sertissage de coin à quatre têtes CNCest construit selon ce système intégré et fourni directement en usine avec les certifications CE et ISO 9001. Une garantie d'un an couvre la structure principale. Une assistance technique à distance, y compris un diagnostic vidéo et des conseils d'utilisation, est incluse. Les pièces de rechange telles que les couteaux à sertir, les joints et les éléments filtrants sont stockées et peuvent être commandées séparément. L'installation et la mise en service sur site peuvent être organisées moyennant des frais supplémentaires.

FAQ

Q1 : Que signifie CLM4S ?

R : Servo à 4 têtes pour machine d'angle CNC. Le « 4 » fait référence aux quatre têtes de sertissage indépendantes.

Q2 : Quelle est la taille de cadre maximale que la machine peut gérer ?

R : La configuration standard prend en charge des cadres mesurant jusqu'à 1 800 mm de haut sur 3 000 mm de large. Les tailles non standards peuvent être discutées au moment de la commande.

Q3 : La machine est-elle difficile à utiliser pour les nouveaux travailleurs ?

R : Le fonctionnement s'effectue via un écran tactile avec des programmes de trame stockés. Un manuel en anglais et une formation vidéo sont fournis. La plupart des opérateurs apprennent la routine quotidienne en un à deux jours ouvrables.

Q4 : Quels types de conditions de paiement et de livraison sont disponibles ?

R : Le paiement peut être effectué par T/T ou L/C dans les principales devises, notamment USD, EUR et GBP. Les conditions de livraison standard sont FOB Qingdao ou Jinan. CFR, CIF et EXW sont également acceptés en fonction de la destination de l'expédition.

Q5 : Les outils de sertissage peuvent-ils être personnalisés pour des profils spécifiques ?

R : Oui, les couteaux à sertir peuvent être usinés pour correspondre à la section transversale du profil du client. Un échantillon de profil ou un dessin est requis lors du processus de commande pour produire le jeu d'outillage correct.
