Fraiseuse en aluminium CNC 3+1 axes pour meneau de fenêtre à rupture de pont thermique

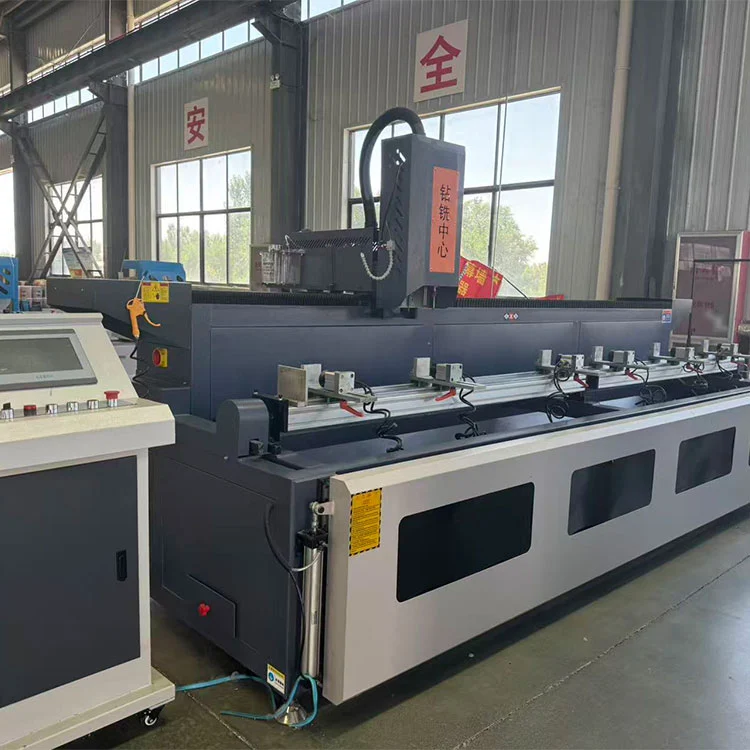

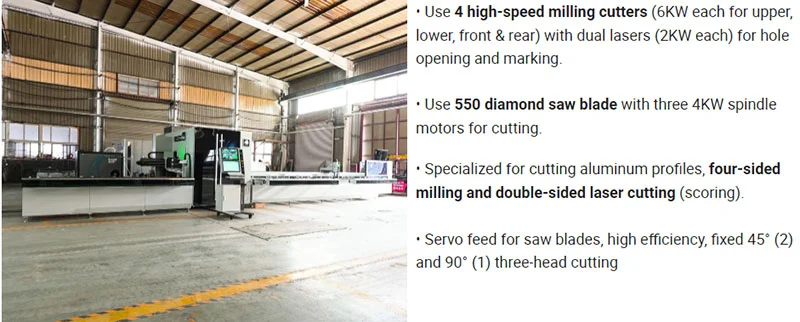

Centre d'usinage CNC G50 pour la fabrication de profilés en aluminium de 6,8 m. Comprend un servo 18 axes, une découpe à 3 têtes à 90° et 45°, un fraisage sur 4 côtés et deux lasers 2KW. Gère les profils à rupture de pont thermique avec une précision de ± 0,1 mm, soit une efficacité de travail 60 % plus élevée.

La fraiseuse CNC 3+1 axes est conçue pour le traitement final des meneaux, traverses et profilés de cadre en aluminium à rupture de pont thermique. Il combine une coupe à angle fixe à +45°, 90° et -45° à l'aide de lames de scie diamantées avec un perçage et un traçage à double laser sur les faces avant et arrière. Les broches électriques positionnées sur quatre côtés (avant, arrière, haut et bas) gèrent les opérations de perçage et de fraisage en un seul cycle de serrage. Les applications courantes incluent la découpe de tenons et de rainures, l'usinage de faces de marche, le chanfreinage et le travail d'entaille pour les lignes de production de portes et fenêtres en aluminium à grand volume.

La machine fonctionne sur une alimentation triphasée de 380 V avec une puissance totale de 4 kW, y compris une broche de 3 kW fonctionnant à 2 800 tr/min. Les diamètres des disques diamantés vont de φ230 à φ300 mm et la profondeur de fraisage maximale est de 70 mm. Les dimensions réalisables des profilés vont jusqu'à 120 mm de largeur et 150 mm de hauteur. L'encombrement global de la machine est de 1 500 × 800 × 1 400 mm, pour un poids d'environ 400 kg. La pression de l'air de travail est maintenue entre 0,5 et 0,8 MPa.

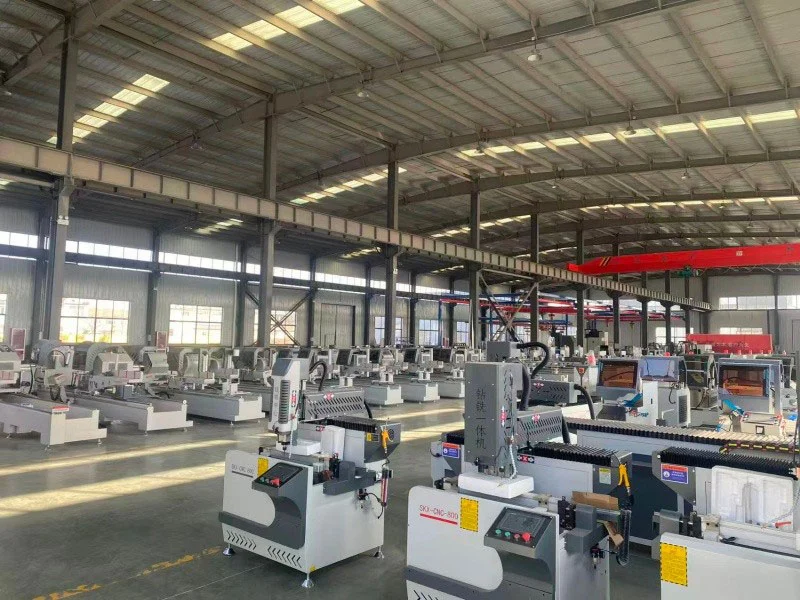

Lebulang Machine, un fabricant basé en Chine avec près de 30 ans d'expérience en usine dans les équipements de traitement de profilés en aluminium, produit cette fraise en bout. Les certifications CE et ISO sont disponibles. Les configurations OEM personnalisées sont prises en charge et l'équipement est fourni directement en usine. La conception met l'accent sur la facilité de maintenance et des conseils d'installation à distance sont fournis sans frais supplémentaires.

Fraiseuse en aluminium CNC 3+1 axes pour meneau de fenêtre à rupture de pont thermique

Caractéristiques

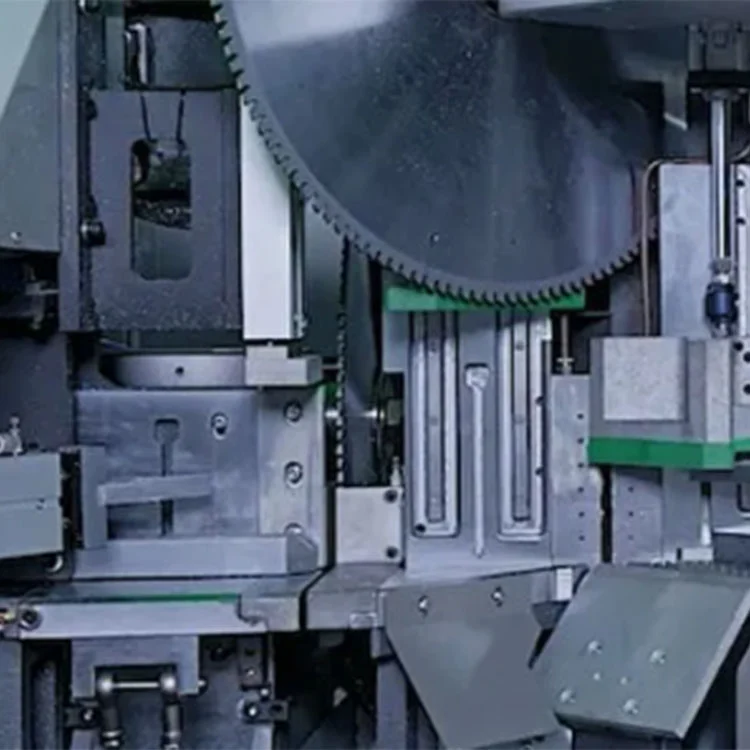

• Coupe à angle fixe avec des lames de scie diamantées à +45°, 90° et -45°
• Perçage double laser avant et arrière + traçage

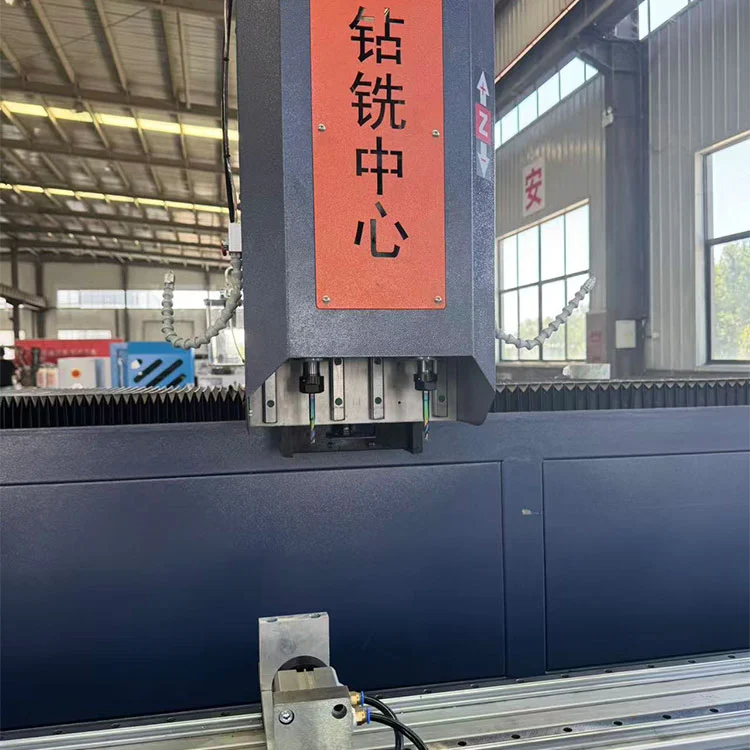

• Perçage et fraisage de broche électrique avant, arrière, haut et bas

Applications

• Fenêtre aluminium à rupture de pont thermiquefraisage en bout de meneau/traverse
• Profil de dormant et d'ouvrantcoupe de tenons et de rainures
• Usinage de faces graduées, de chanfreins et d'entailles
• Lignes de production de portes/fenêtres en aluminium à grand volume

Spécifications techniques

• Alimentation : 380V / 50Hz / 3Ph (personnalisable)
• Puissance totale : 4 kW (broche 3 kW + servomoteurs)
• Vitesse de broche : 2800 tr/min

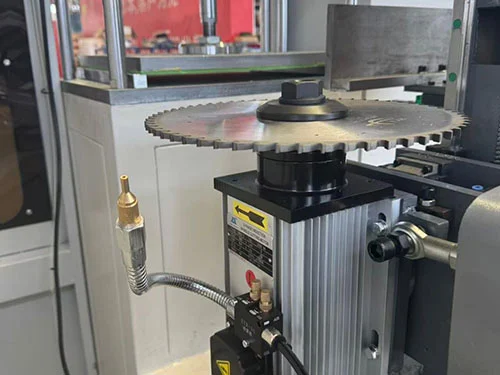

• Diamètre de la fraise : φ230--φ300 mm (lame diamantée)
• Pression d'air de fonctionnement : 0,5 à 0,8 MPa
• Profondeur de fraisage maximale : 70 mm
• Taille maximale du profil : largeur ≤120 mm, hauteur ≤150 mm
• Dimension de la machine : 1 500 × 800 × 1 400 mm
• Poids : ≈ 400 kg
• Certification : CE/ISO en option

Pourquoi choisir notre fraiseuse à 3+1 axes ?

• Fabriqué en Chine, prix direct usine-- Aucun intermédiaire, qualité fiable, garantie de 2 ans.
• Livraison rapide et assistance complète-- Support technique en ligne, formation vidéo, fourniture de pièces détachées.
• Alternative économique aux machines 4+2-- Idéal pourproduction en volume moyenavec un investissement moindre.

Fraiseuse en bout d'aluminium CNC 3+1 axes - Votre choix fiable pour le traitement des meneaux de fenêtre à rupture de pont thermique.
