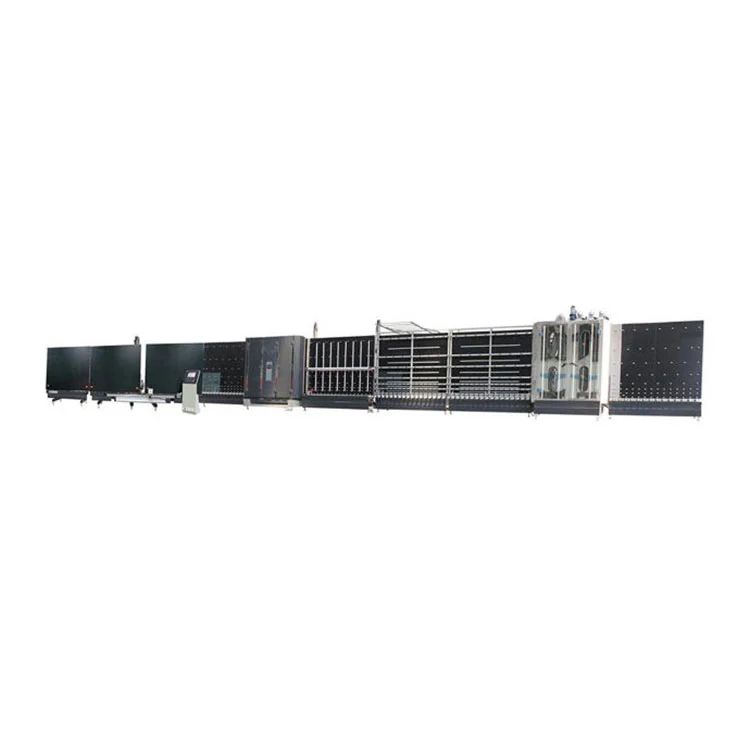

Machine à laver et sécher le verre isolé vertical 2500

Fonctionnalités principales

1. Contrôle PLC avec IHM à écran tactile :L'ensembleMachine à laver et sécher le verre isolé vertical 2500est géré via une seule interface à écran tactile. Les opérateurs peuvent régler la vitesse de lavage, la température de l'eau, la température de séchage et la direction du convoyeur depuis le panneau. Des indicateurs d'état en temps réel indiquent l'état de fonctionnement de chaque section et des messages d'alarme apparaissent si les paramètres s'écartent des plages définies.
2. Support double et triple vitrage :La ligne traite des feuilles de verre simples ainsi que des vitrages assemblés à double et triple vitrage. Le changement de taille est géré en ajustant les guides du convoyeur et en sélectionnant le jeu de paramètres stocké pour les nouvelles dimensions du verre.
3. Reconnaissance automatique des films Low-E :Des capteurs optiques situés à l'entrée de la section de lavage détectent les surfaces en verre revêtues et à faible émissivité. Le système peut ajuster la pression des brosses ou alerter l'opérateur si une vitre est chargée avec le côté enduit orienté dans la mauvaise direction, aidant ainsi à éviter d'endommager le revêtement pendant le cycle de lavage.
4. Composants de manipulation du verre :Des ventouses importées associées à un générateur de vide fournissent la force de préhension nécessaire pour soulever et positionner les vitres pendant le transfert entre les étapes de lavage, de séchage et d'assemblage.
5. Construction résistante à la corrosion :Les panneaux de protection externes sont traités par pulvérisation plastique électrostatique. Les composants internes de la section de nettoyage en contact avec l'eau sont fabriqués en acier inoxydable 304 et d'autres matériaux résistants à la corrosion.
6. Composants électriques d'origine internationale :Les contacteurs, relais, capteurs et variateurs sont fournis par des fabricants internationaux établis, avec des numéros de pièces et des spécifications documentés dans le manuel de la machine pour une commande simplifiée.
7. Section de pressage élargie :La zone de pressage a une largeur de 450 mm, offrant suffisamment d'espace aux opérateurs pour effectuer des contrôles de routine sans retirer les protections ou les panneaux environnants.
8. Conception rabattable pour les pièces d'usure :Les panneaux de la section de pressage sont articulés et peuvent être ouverts sans outils, donnant un accès direct aux éléments couramment remplacés tels que les joints et les rouleaux de guidage.

Spécifications techniques

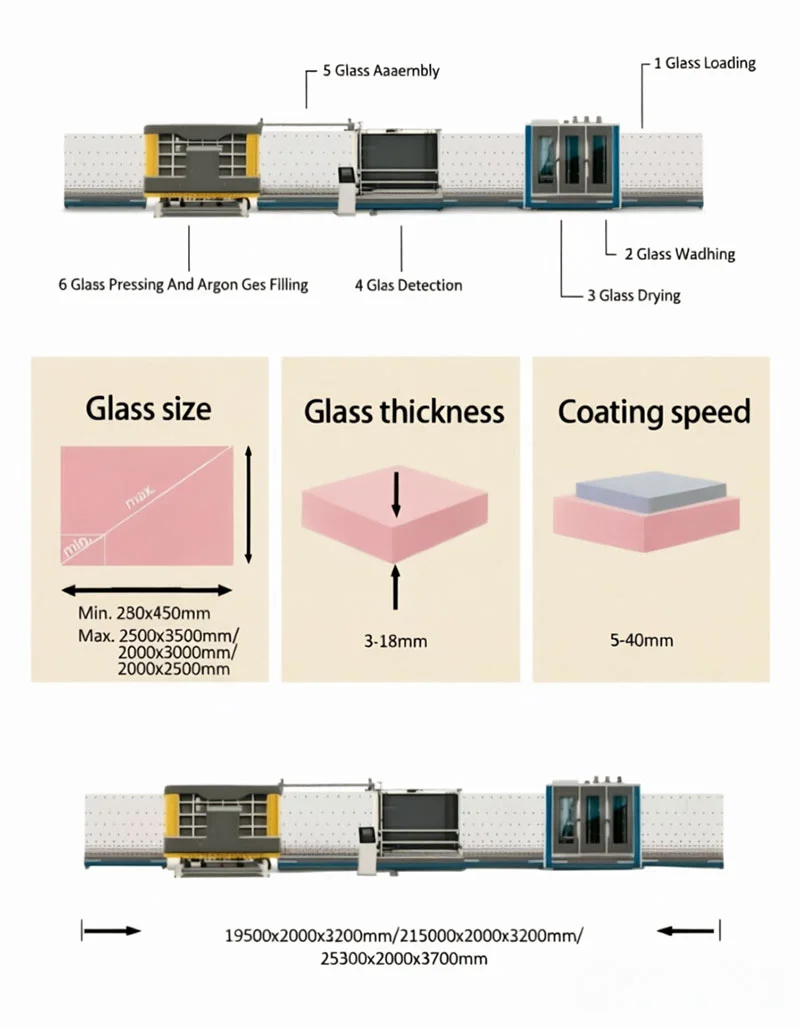

Flux de travail

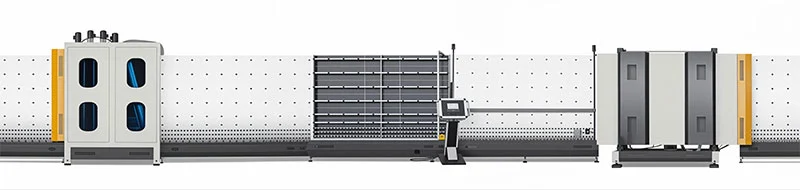

LeMachine à laver et sécher le verre isolé vertical 2500traite le verre dans une orientation verticale de l’entrée à la sortie. Les feuilles de verre entrent à l'extrémité de chargement, où des capteurs optiques détectent les dimensions et identifient les surfaces revêtues. La section de lavage utilise des rouleaux à brosses rotatifs et des buses de pulvérisation alimentées par de l'eau chauffée pour nettoyer les deux faces vitrées. Un rinçage final à l'eau déminéralisée élimine tout résidu de détergent ou résidu minéral. Après rinçage, le verre passe à travers une chambre de séchage à air chaud où des pales d'air à grande vitesse soufflent de l'air chauffé sur la surface, visant un séchage complet des faces et des bords. Le verre sort de la section de séchage, prêt à être assemblé et pressé. La direction du convoyeur peut être réglée de gauche à droite ou de droite à gauche, en fonction de la disposition de l'usine.

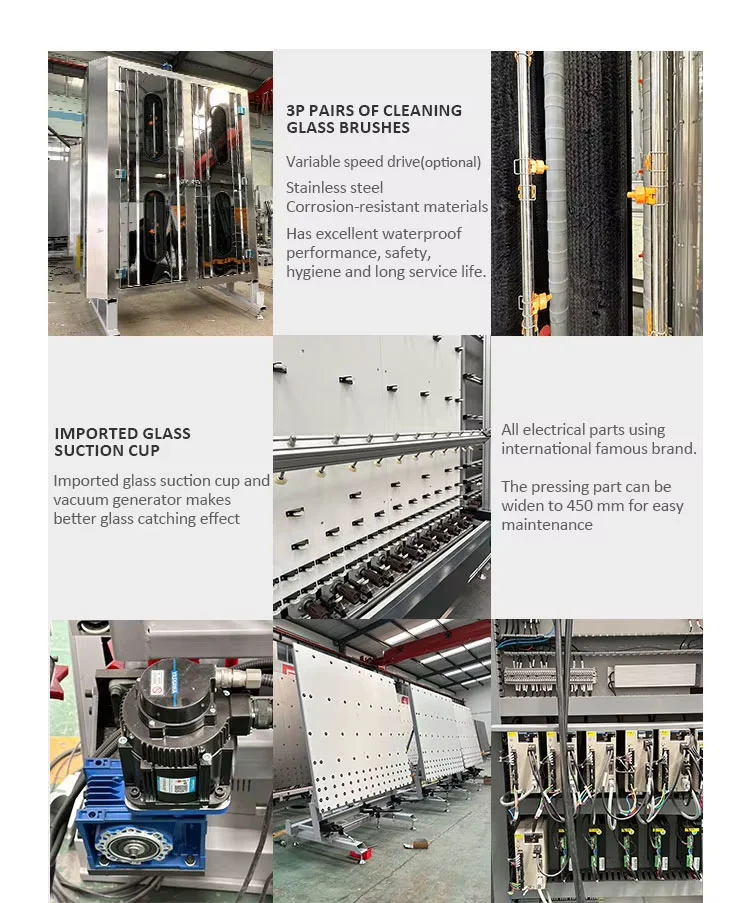

Composants clés

• Écran tactile et automate :Contrôleur industriel avec écran couleur pour le réglage et la surveillance de tous les paramètres de la machine. Le stockage des recettes permet de rappeler les réglages pour différentes tailles et types de verres.
• Rouleaux-brosses et buses de pulvérisation :Brosses à poils en nylon avec hauteur et pression réglables. Les buses à jet plat en acier inoxydable délivrent de l'eau sur toute la largeur du verre.
• Chambre de lavage en acier inoxydable 304 :Toutes les surfaces mouillées de la section de nettoyage sont fabriquées en acier inoxydable de qualité 304 pour résister à la corrosion causée par l'eau et les agents de nettoyage.
• Ensemble lame d'air :Lames d'air de précision reliées à un système de circulation d'air chaud avec éléments chauffants électriques. L'espace de la lame d'air s'ajuste à l'épaisseur du verre.
• Ventouses et système de vide :Ventouses en caoutchouc importées associées à un générateur de vide pour la manipulation du verre entre les sections.
• Tableau électrique :Composants provenant de marques internationales, logés dans un boîtier protégé contre la poussière avec un étiquetage clair et un schéma de câblage imprimé à l'intérieur de la porte.

Fabricant et garantie

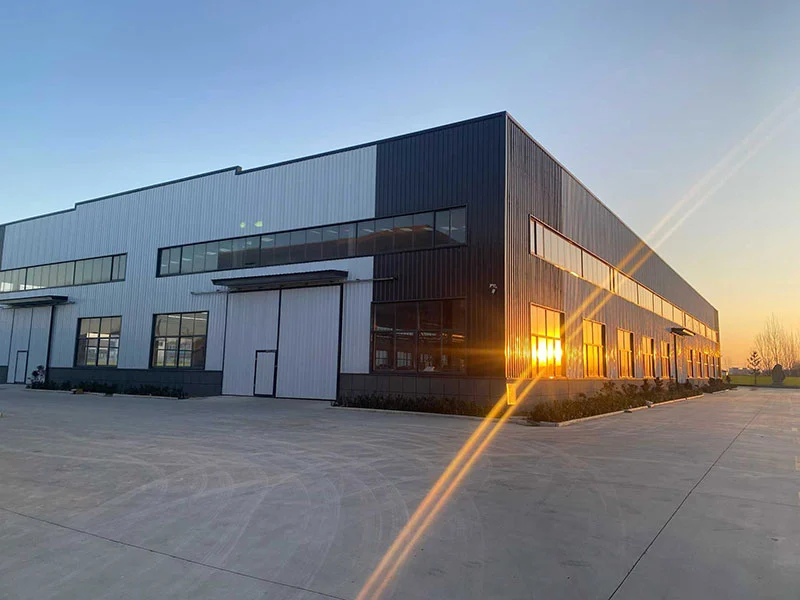

Shandong Lebulang Precision Machinery Co., Ltd., opérant sous le nom de Lebulang Machine, produit des équipements de traitement du verre et des fenêtres dans son usine de Jinan depuis 1996. La société gère la R&D, l'usinage des composants, l'assemblage, les tests et les ventes au sein d'une seule organisation. LeMachine à laver et sécher le verre isolé vertical 2500est construit sous ce système intégré et expédié directement en usine. Les certifications CE et ISO 9001 s'appliquent. Une garantie d'un an couvre la structure principale. Une assistance technique à distance et des conseils d'utilisation sont inclus. Les pièces de rechange sont stockées et peuvent être expédiées avec des envois de fret réguliers. L'installation et la mise en service sur site peuvent être organisées moyennant des frais supplémentaires.

FAQ

Q1 : Cette machine peut-elle laver en toute sécurité du verre à faible émissivité ou du verre à revêtement ?

R : LeMachine à laver et sécher le verre isolé vertical 2500comprend des capteurs de reconnaissance automatique de film qui détectent les surfaces Low-E et autres surfaces enduites. La pression de la brosse peut être ajustée et des jeux de brosses à poils souples sont disponibles en option. Avec des paramètres corrects, le revêtement n'est pas endommagé pendant le lavage.

Q2 : Quelle est la taille maximale du verre que ce modèle peut gérer ?

R : La taille maximale du verre est de 2 500 mm de largeur sur 3 000 mm de hauteur, couvrant les panneaux grand format utilisés dans les murs-rideaux commerciaux et les vitrages résidentiels surdimensionnés.

Q3 : La direction de travail peut-elle être ajustée ?

R : Oui. Le convoyeur prend en charge un fonctionnement bidirectionnel – de gauche à droite ou de droite à gauche – sélectionnable via le panneau de commande. Cela permet à la machine de s'adapter à différentes configurations d'usine sans modification physique.

Q4 : Fournissez-vous l'installation et le support technique ?

R : Un manuel d’utilisation en anglais et des didacticiels vidéo sont fournis avec chaque machine. Une assistance technique à distance est disponible pour les questions de configuration, de dépannage et de maintenance. L'installation sur site par un ingénieur peut être organisée en tant que service distinct.

Q5 : Comment vous assurez-vous que le verre est complètement sec ?

R : La section de séchage utilise un système de circulation d'air chaud combiné à des lames d'air de précision positionnées au-dessus et au-dessous du chemin du verre. L'orientation verticale aide la gravité à attirer l'eau vers le bas, et le flux d'air chauffé évapore l'humidité restante des surfaces et des bords avant que le verre n'atteigne l'étape d'assemblage.
