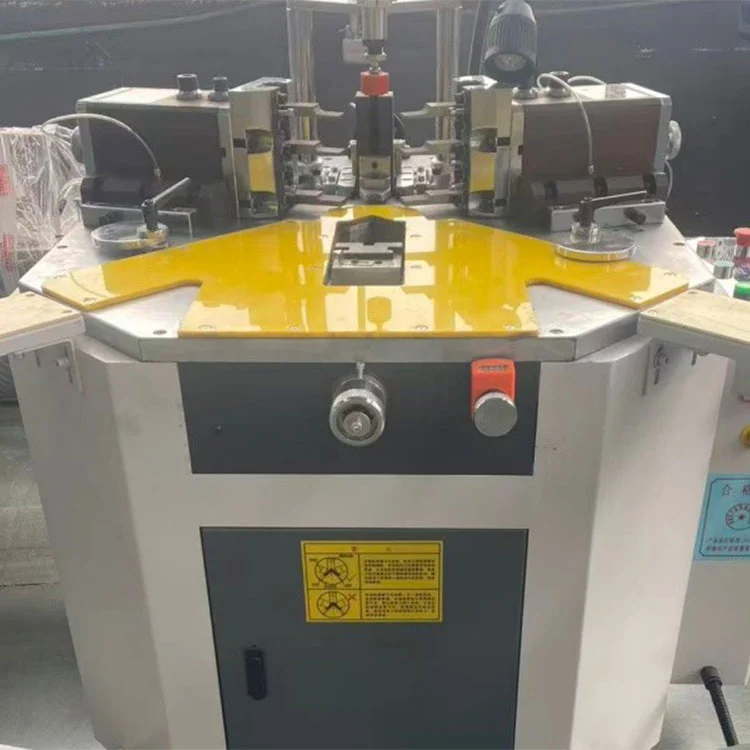

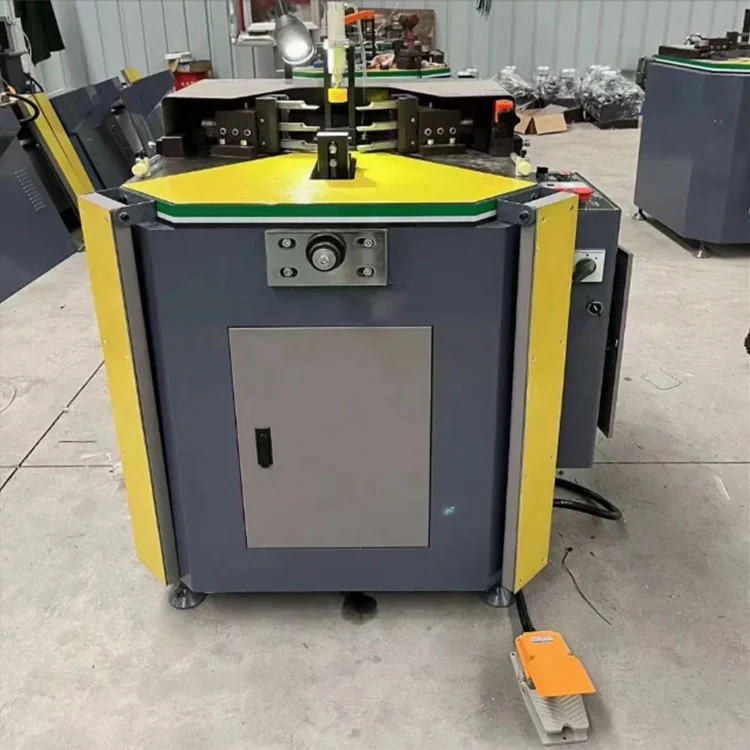

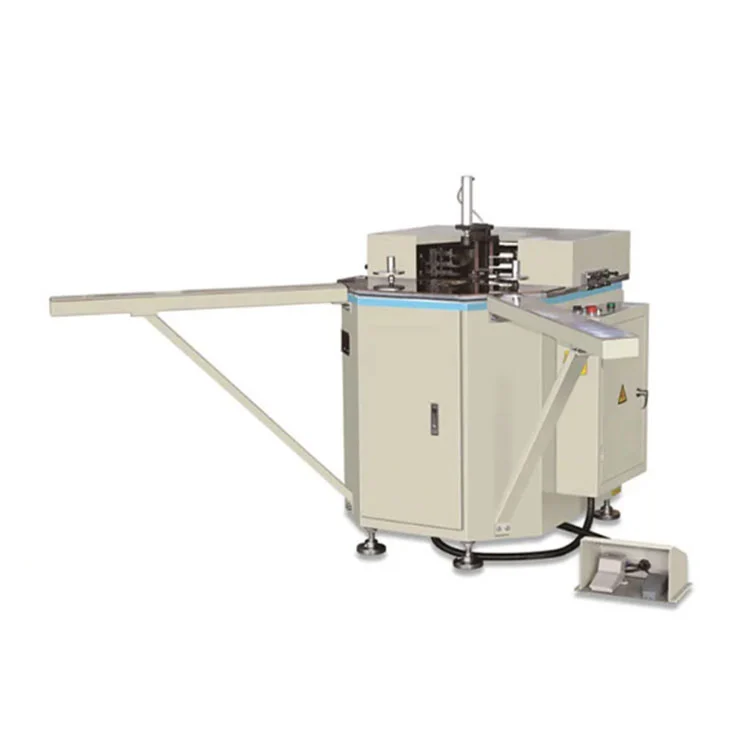

machine de combinaison en aluminium de coin de porte de fenêtre de deux têtes de 100mm*3500mm
La machine de combinaison de coins de porte-fenêtre en aluminium à deux têtes de 100 mm x 3 500 mm de marque Lebulang (également appelée machine de sertissage de coin à double tête) est une unité hydraulique semi-automatique conçue pour le sertissage de coin à 90° des profilés en aluminium dans la production de fenêtres et de portes. Il finit deux coins en un seul cycle, prend en charge une largeur de profil jusqu'à 100 mm et une longueur de cadre maximale de 3 500 mm, idéal pour la fabrication en lots moyens à grands de cadres en aluminium à haute résistance. Notre usine est en Chine.
Conçue pour le sertissage d'angles à 90° des cadres de fenêtres et de portes en aluminium, cette unité hydraulique à double tête réalise deux coins en un seul cycle. La capacité de largeur du profil atteint 100 mm et la longueur maximale du cadre est de 3 500 mm. La taille minimale du cadre est de 450 × 450 mm, couvrant à la fois les assemblages standards et moyennement surdimensionnés.
Le système hydraulique délivre une pression nominale comprise entre 15 et 18 MPa, produisant une force de sertissage constante pour des joints d'angle serrés et sans espace. Deux têtes fonctionnent simultanément, ce qui réduit le temps de cycle par rapport aux alternatives à une seule tête. Les pinces pneumatiques s'enclenchent avant le début du sertissage, appliquant une pré-tension qui maintient le profilé en place et aide à prévenir la distorsion pendant le processus d'assemblage.
Les réglages de positionnement et d’outillage sont mécaniques. Les blocs de positionnement intérieurs et extérieurs se déplacent verticalement et les couteaux de sertissage peuvent être repositionnés d'avant en arrière ainsi que de gauche à droite. Cette amplitude de mouvement permet à la machine de s'adapter à différentes sections de profilés sans nécessiter d'outillage dédié à chaque forme. Les guides linéaires transportent les ensembles mobiles, maintenant la précision de la combinaison des coins à ± 0,1 mm et l'erreur de couture inférieure à 0,15 mm.
L'unité fonctionne sur une alimentation triphasée de 380 V et consomme 1,5 kW de puissance. Un réservoir d'huile hydraulique de 20 L prend en charge le circuit de sertissage et la pression de l'air de travail reste comprise entre 0,5 et 0,8 MPa. Les utilisations typiques incluent les cadres de fenêtres à battants, coulissantes et à rupture de pont thermique, l'assemblage de panneaux de porte en aluminium et l'assemblage de meneaux ou de traverses à 90° dans la fabrication de murs-rideaux. L'encombrement de la machine mesure 1 200 × 1 100 × 1 300 mm.
Lebulang Machine, qui fabrique des équipements de traitement de profilés en aluminium dans son usine chinoise depuis près de 30 ans, fournit cette machine de combinaison de coins avec la certification CE. Des configurations OEM personnalisées sont disponibles et l'équipement est fourni directement en usine. La conception est conçue pour un entretien quotidien simple et des conseils d'installation à distance sont inclus sans frais supplémentaires.
machine de combinaison en aluminium de coin de porte de fenêtre de deux têtes de 100mm*3500 mm
- Sertissage simultané à deux têtesRéalisation en une seule fois dedeux coins à 90°; Efficacité 2 fois supérieure à celle des machines à tête unique, parfaites pour la production de masse.
- ✅ Grande capacité de 100 mm × 3 500 mm.Largeur maximale du profil100mm, longueur maximale du cadre3500 mm; taille minimale du cadre450×450mm, s'adapte aux cadres en aluminium standard et surdimensionnés.
- ✅ Système hydraulique robustePression nominale15--18MPa, une forte force de sertissage garantit des connexions d'angle rigides et sans espace.

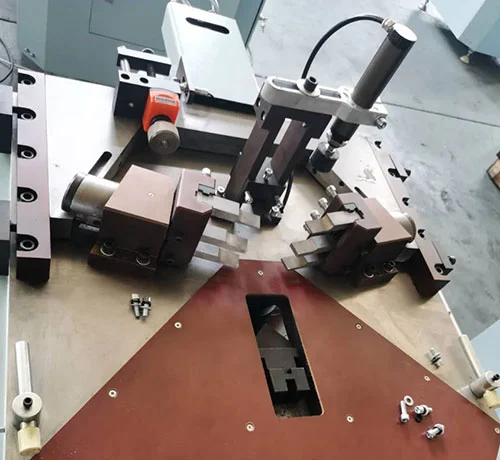

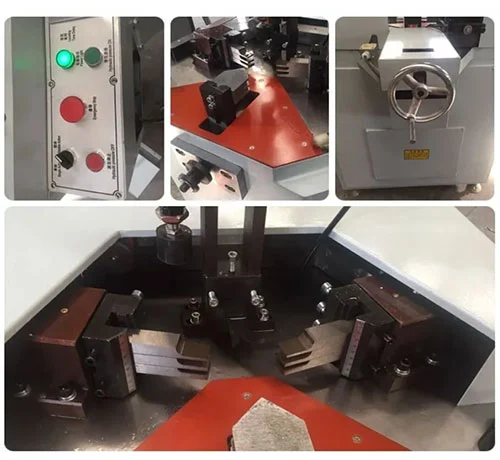

- ✅ Positionnement réglable avec précisionBlocs de positionnement intérieur/extérieurréglable haut/bas; couteaux à sertiravant/arrière, réglable gauche/droitepour différentes sections de profil.
- ✅ Serrage et prétension pneumatiquesLe serrage automatique avec prétension empêche la déformation du profil ; assure des angles précis de 90° et des coutures serrées.
- ✅ Guides linéaires de haute précisionMouvement fluide et stable ; coin combinant précision±0,1mm, précision diagonale constante.

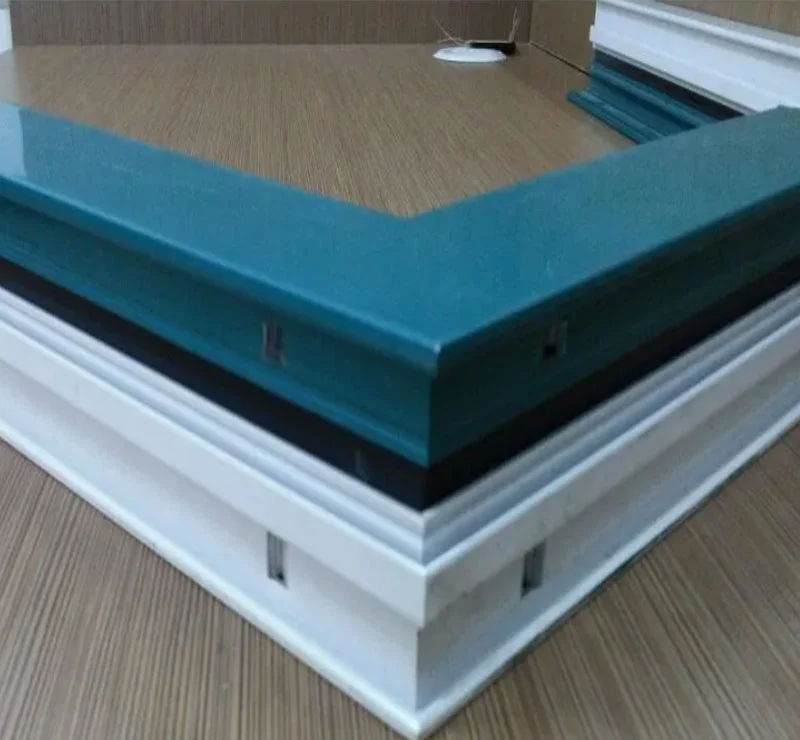

Machine de combinaison de coin de porte de fenêtre en aluminium à deux têtes de 100 mm * 3500 mm, échantillons de travail de machine de combinaison de coin de machine de fenêtre pour porte de fenêtre en aluminium
Spécifications techniques
| Tension | 380 V/50 Hz |
| Pouvoir | 1,5KW |
| Capacité du réservoir d'huile | 20L |
| Largeur du profil | 90mm |
| Pression d'huile nominale | 15Mpa |
| Pression atmosphérique | 0,5-0,8 MPa |
| Erreur de couture | <0,15mm |
| Dimension | 1200x1100x1300mm |
Scénarios d'application
Fabrication de fenêtres en aluminium
Sertissage d'angles de châssis de fenêtres à battants, coulissantes et à rupture de pont thermique.
Production de portes en aluminium
Ensemble d'entrée, de balcon et de cadre de porte en aluminium coupe-feu.
Profils de murs-rideaux et de façades
Combinaison de meneau, traverse et panneau extérieur à 90°.
Moyennes et grandes usines
Rentable pour la production de masse avec des exigences de rendement élevées.
FAQ
Q : L'équipement de Zhonglin CNC peut-il répondre à divers besoins (par exemple, cadres de portes/fenêtres et profilés de murs-rideaux en aluminium) ?
R : Oui. Nous proposons des portes/fenêtres intelligentes, des murs-rideaux en aluminium/des équipements industriels en aluminium et des solutions personnalisées. Le poste de travail G20/G50 gère le processus complet de porte/fenêtre ; La scie ZLSJ-HCNC coupe les profils de murs-rideaux (45°-135°). Nous adaptons l'équipement à votre processus.
Q : Vous vous inquiétez d'une opération complexe et avez besoin de nombreux travailleurs qualifiés après l'achat ? Quelle est la solution de Jinan ?
R : notre fabricant abaisse les seuils via la conception et le service. L'équipement a un « fonctionnement infaillible » (identité automatique des données, pas de programmation complexe). Nous proposons une formation gratuite, des conseils d'installation et un service à distance pour réduire le recours à des travailleurs qualifiés.
Q : Qu'en est-il de la précision et de la stabilité du traitement de votre équipement (critiques pour la qualité et l'efficacité de nos produits) ?
R : Nous suivons « Précision, fiabilité, professionnalisme ». Matériel : plus de 100 machines haut de gamme (par exemple, centres d'usinage) et pièces de base de grandes marques (HIWIN, Schnider) ; certains équipements ont un positionnement répété de ± 0,02 mm, une coupe de ± 0,1 mm et une précision de fraisage de ± 0,05 mm. Processus : outils diamantés, systèmes d'asservissement, structures de coulée et réglage automatique de la puissance du laser. Tous évitent les retouches, garantissent une qualité stable et augmentent l’efficacité.
