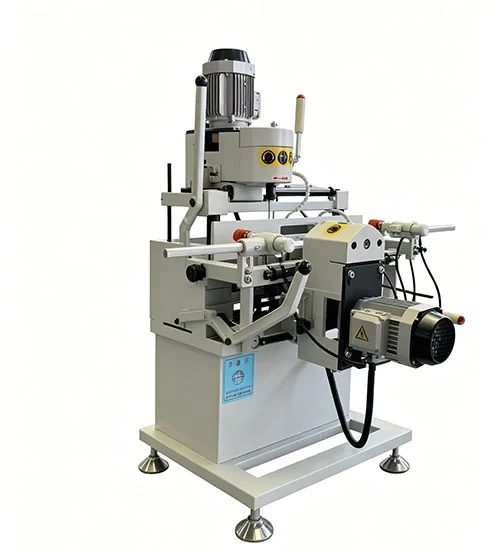

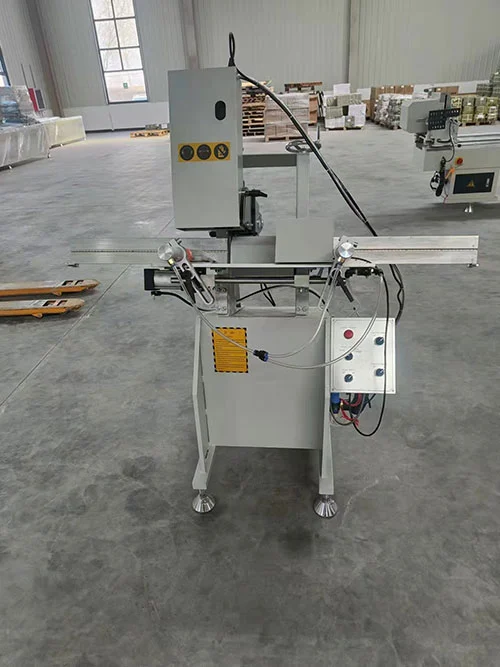

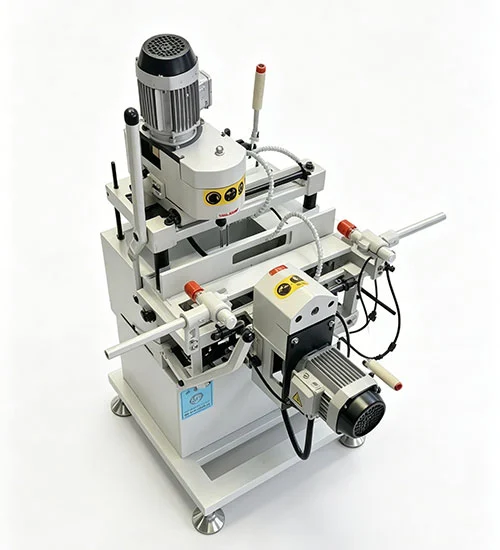

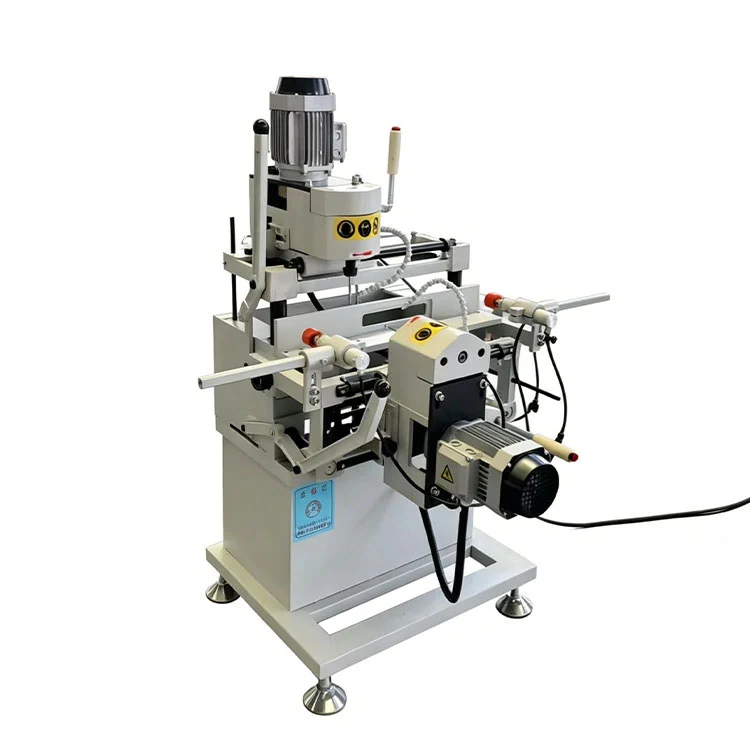

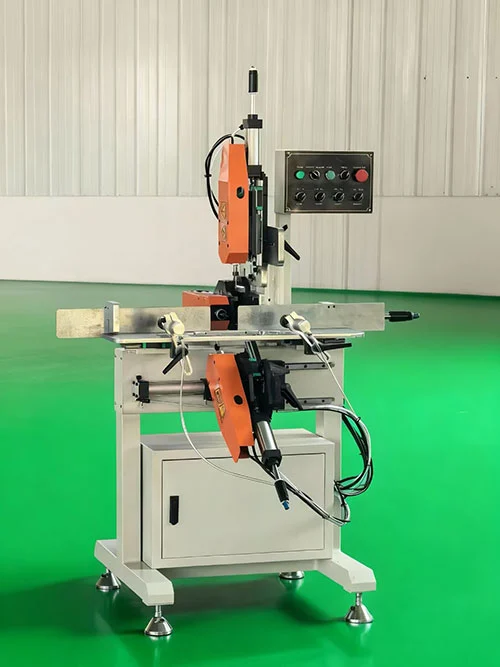

Fraiseuse à fente pour fenêtre en PVC UPVC

• Fraiseuse à fente pour fenêtre en PVC UPVCoffre une capacité de fraisage sur trois axes : coupes verticales, horizontales et inclinées sur la même station.
• Il est conçu pour fraiser des fentes d'évacuation de l'eau et des trous d'équilibrage de la pression d'air dans les profilés de fenêtres et de portes en PVC.
• La tête inférieure change et serre l'outil en une seule action de serrage, de sorte que le traitement des fentes sur leFraiseuse à fente pour fenêtre en PVC UPVCest réalisé sans changement d'outil manuel intermédiaire.
• La table de fraisage se déplace le long d'un guide linéaire rectangulaire, maintenant un mouvement en ligne droite pendant la coupe.
• La tête de fraisage oblique permet un réglage de l'angle et un mouvement automatique haut/bas ainsi que gauche/droite. Cela permet le fraisage de rainures à eau à 45° tout en préservant la symétrie gauche-droite de la rainure.
• Des moteurs de broche à grande vitesse sont installés pour un fraisage stable aux vitesses de coupe requises.

Spécifications techniques

Champ d'application

CeFraiseuse à fente pour fenêtre en PVC UPVCest utilisé sur les lignes de production de fenêtres et de portes UPVC et PVC. Les applications typiques incluent le fraisage de fentes de drainage à la base des cadres de fenêtres à battants et coulissantes, la découpe de trous d'égalisation de la pression d'air dans les traverses et les meneaux, et la production de fentes angulaires lorsque la conception du profilé l'exige. La machine gère à la fois les profilés blancs standard et les sections colorées ou laminées, la disposition de la tête à trois axes couvrant la plupart des configurations de fentes trouvées dans la fabrication de fenêtres résidentielles et commerciales légères.

Composants clés

• Trois moteurs de broche (0,75 kW chacun) :Fournit un entraînement indépendant pour les trois têtes de fraisage, fonctionnant à des vitesses allant jusqu'à 24 000 tr/min pour des bords de fente propres sur les matériaux UPVC.
• Système de guidage linéaire rectangulaire :Prend en charge la table de travail mobile pendant la course de fraisage, aidant à maintenir la rectitude de la fente et un positionnement reproductible d'un lot à l'autre.
• Serrage pneumatique de l'outil sur la tête inférieure :La fraise est changée et serrée en une seule action, ce qui réduit les temps d'inactivité et élimine les routines de serrage manuel des outils.
• Tête oblique réglable (tête n°3) :L'angle de fraisage peut être réglé manuellement avec une poignée de verrouillage, couvrant 45° et d'autres angles tout en gardant la symétrie gauche-droite de la fente cohérente.
• Panneau de commande et câblage :Fonctionnement par bouton-poussoir avec arrêt d'urgence dédié. Les composants électriques sont logés dans un boîtier protégé contre la poussière et le circuit pneumatique comprend une unité filtre-régulateur-lubrificateur pour maintenir une pression de serrage stable.
• Cadre et protections :La base en acier soudé offre une structure rigide. Des protections de sécurité transparentes recouvrent la zone de fraisage et se verrouillent avec le circuit de démarrage de la broche.

Fonctions de la machine

• Changement d'outil automatique et cycle de rainurage :La tête inférieure effectue le serrage et le desserrage de l'outil en une seule action, complétant ainsi le fraisage des rainures sans réoutillage manuel.
• Capacité de fente d’eau et de trou d’équilibre :Gère les fentes de drainage et les trous d'égalisation de la pression d'air sur les profilés UPVC et PVC.
• Mouvement guidé :Un guide linéaire rectangulaire soutient la table de travail mobile, contribuant ainsi à des trajectoires de fraisage droites et reproductibles.
• Contrôles simples :Fonctionnement par bouton-poussoir avec fonctions clairement identifiées ; les opérateurs ayant une formation de base en usine peuvent gérer la machine après une courte période de configuration.
• Encombrement réduit :Les dimensions de 1 150 × 1 100 × 1 700 mm s'intègrent dans les lignes de fabrication de fenêtres standard.

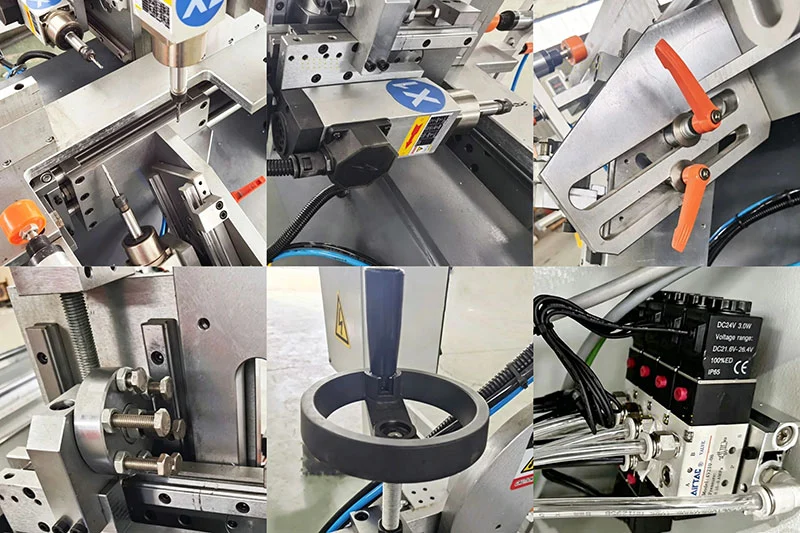

Détails du produit

• Trois têtes de fraisage— configuré pour l'usinage de fentes d'eau et de trous d'air sur les profilés de fenêtres et de portes UPVC.
• Moteur de broche à grande vitesse— vitesse de rotation maximale jusqu'à 24 000 tr/min pour des bords de fente propres.
• Tête n°3 (oblique)— l'angle de fraisage peut être réglé manuellement pour correspondre à l'angle de fente requis.
• Butée de profondeur à réglage rapide— réduit le temps de configuration lors du basculement entre les lots de profils.
• Réglage de la hauteur par volant— permet à l'opérateur d'affiner la position verticale de la coupe sans outils.
• Composants pneumatiques et électriques— provenant de fournisseurs internationalement reconnus et câblés pour répondre aux exigences CE.

Emballage et expédition

ChaqueFraiseuse à fente pour fenêtre en PVC UPVCest emballé dans une caisse en bois standard d'exportation avec un rembourrage interne en mousse et un cerclage en acier. La caisse est clairement marquée de symboles de manipulation et de détails d'expédition. Les conditions de livraison sont FOB Jinan ou Qingdao, avec une expédition généralement dans les 15 à 25 jours ouvrables après la confirmation de la commande. Un rapport de test avant expédition et une copie numérique du certificat CE sont fournis avant que la machine ne quitte l'usine.

FAQ

Q1 : Quels matériaux cette fraiseuse à fentes pour fenêtres en PVC UPVC peut-elle traiter ?

R : Il est conçu pour les profilés de fenêtres et de portes UPVC et PVC.

Q2 : La machine nécessite-t-elle des opérateurs qualifiés ?

R : Les commandes sont basées sur un simple panneau de boutons-poussoirs. Les opérateurs peuvent apprendre rapidement le flux de travail et des instructions détaillées sont fournies.

Q3 : La machine peut-elle fraiser des fentes d’eau à 45 ° ?

R : Oui. La tête de fraisage oblique prend en charge le fraisage de rainures à 45° et maintient la symétrie gauche-droite sur le profil.

Q4 : L’alimentation électrique est-elle personnalisable ?

R : La configuration standard utilise 220 V 50/60 Hz. D'autres tensions peuvent être convenues lors de la commande.

Q5 : Comment fonctionne le changement d'outil automatique ?

R : Le mécanisme de la tête inférieure change et resserre la fraise en un seul mouvement, permettant de terminer la fente sans s'arrêter pour le réglage manuel de l'outil.

Q6 : Quelle est la plage de longueurs de fraisage ?

R : La longueur de fraisage est réglable de 30 mm à 60 mm.

Q7 : La machine est-elle livrée avec un logiciel ou des instructions ?

R : Une interface logicielle en anglais et des instructions d’utilisation sont incluses. Le système peut importer des données de dessin depuis AutoCAD.

Q8 : Quels sont la taille et le poids globaux ?

A : 1150 × 1100 × 1700 mm, poids brut 200 kg.

Q9 : Les pièces de rechange sont-elles disponibles ?

R : Oui. Les consommables tels que les molettes de coupe et les outils de réglage sont disponibles en option, et les pièces couramment usées peuvent être remplacées par l'utilisateur.
