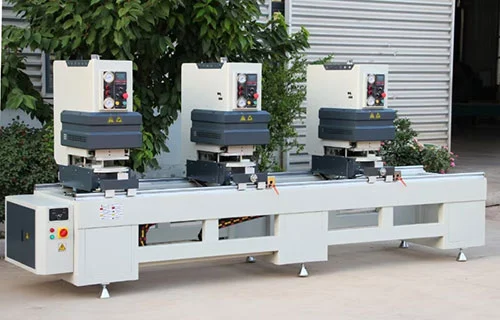

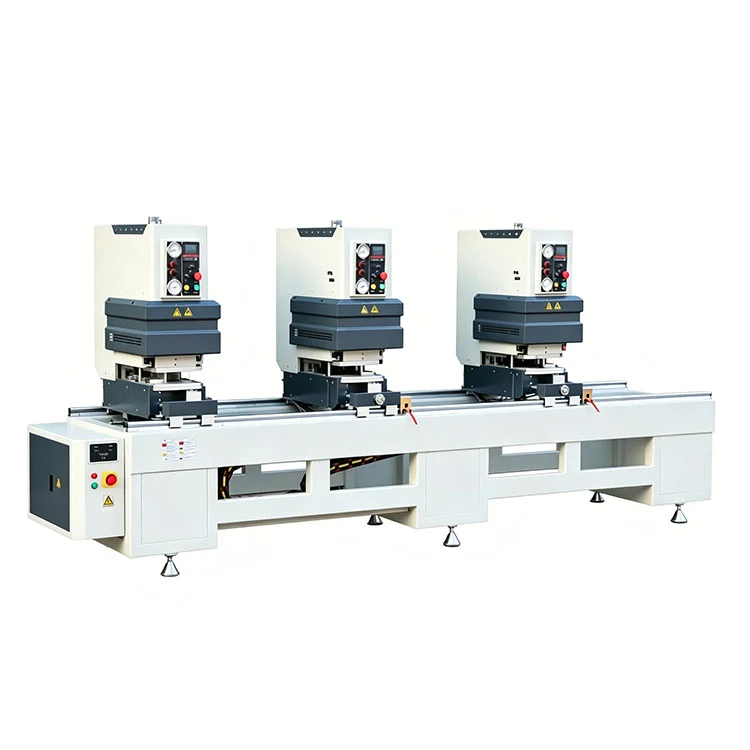

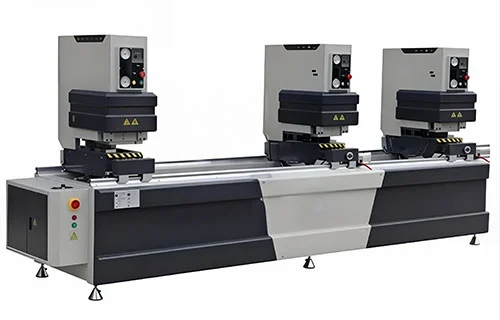

Machine à souder sans soudure à trois têtes pour portes et fenêtres en PVC
La machine de soudage sans soudure à trois têtes pour portes et fenêtres en PVC est une solution à haut rendement contrôlée par PLC pour le soudage sans soudure des profilés de portes et fenêtres en PVC/UPVC. Conçu pour la production de masse, il permet le fonctionnement simultané ou indépendant de trois têtes de soudage, offrant des soudures solides, propres et esthétiques sans joints visibles, idéal pour les profilés en PVC colorés, co-extrudés ou pulvérisés.
Produite par Lebulang Machine — un fabricant basé en Chine avec près de 30 ans d'expérience en usine dans le domaine des équipements de traitement de fenêtres et de portes — cette machine à souder à trois têtes est conçue pour assembler des profilés PVC et UPVC, y compris des surfaces colorées, co-extrudées et pulvérisées. La machine est certifiée CE et ISO, prend en charge les commandes OEM et ODM et est fournie directement depuis l'usine.
Les trois têtes de soudage sont disposées avec la tête gauche fixe et les deux têtes droites mobiles le long de rails de guidage linéaires. Ils peuvent fonctionner indépendamment, par paires ou tous les trois ensemble, permettant de souder deux coins de cadre et un montant central en un seul cycle. Une plaque chauffante à température constante sur chaque tête est régie par un automate Omron et un contrôleur de température numérique, avec le temps de chauffage, la profondeur de fusion et la pression de pressage stockés pour rappel. Une fraise de nettoyage intégrée élimine le cordon de soudure au cours de la même séquence de serrage, produisant une surface de joint lisse qui ne nécessite aucun polissage manuel.
La troisième tête pivote sur une plage de 30° à 180°, gérant les coins à angle droit standard ainsi que les soudures à angle spécial et transversales. La base en acier et les guides linéaires autolubrifiants maintiennent l'alignement pendant le fonctionnement. La machine consomme 3,5 kW à partir d'une alimentation monophasée de 220 V (la tension peut être configurée), nécessite une pression d'air de 0,5 à 0,8 MPa et gère des hauteurs de profil de 20 à 100 mm (avec des réglages plus hauts en option) et des longueurs de 400 à 3 500 mm. Les dimensions hors tout sont de 4 400 × 1 100 × 1 700 mm, pour un poids d'environ 1 200 kg. Des conseils d’installation à distance sont inclus sans frais supplémentaires.
Principales fonctionnalités
- Fonctionnement flexible à trois têtes: Trois têtes travaillent indépendamment, par paires ou ensemble ; tête gauche fixe, deux droites mobiles sur des rails de guidage linéaires pour un positionnement précis.
- Technologie de soudage sans soudure: Intègre le soudage et le nettoyage automatique des cordons de soudure en un seul cycle, ce qui donne lieu à des joints lisses et à haute résistance dépassant la résistance des coins du profilé.
- Soudage multi-angles: La troisième tête prend en charge le soudage à un angle arbitraire de 30 ° à 180 ° ; gère les soudures à un ou deux points, aux traverses, aux traverses et aux angles spéciaux.
- Précision et stabilité: Les rails de guidage linéaire assurent une grande précision ; la base en acier robuste minimise les vibrations pour des performances constantes et à long terme.
- Contrôle pneumatique PLC: Le PLC Omron et le système d'entraînement pneumatique permettent un réglage facile des paramètres (temps de chauffage/d'accueil) et un fonctionnement stable.
- Haute efficacité: Soude simultanément deux montants d'angle et centraux, doublant ainsi la productivité par rapport aux machines à une tête.
Spécifications techniques
| Paramètre | Valeur |
| Alimentation | 220V/50Hz (personnalisable) |
| Puissance d'entrée | 3,5 kW |
| Pression atmosphérique de travail | 0,5 à 0,8 MPa |
| Consommation d'air | 150--200 L/min |
| Hauteur du profil de soudage | 20--100 mm (120/140/160 mm en option) |
| Largeur du profil de soudage | ≤120 millimètres |
| Plage de longueur de soudage | 400--3500 millimètres |
| Dimensions hors tout (L×L×H) | 4400×1100×1700 millimètres |
| Poids de la machine | 1200 kg |
| Système de contrôle | Omron PLC + contrôleur de température numérique |
| Angles de soudage | 30°--180° (troisième tête) |
Détails de la machine

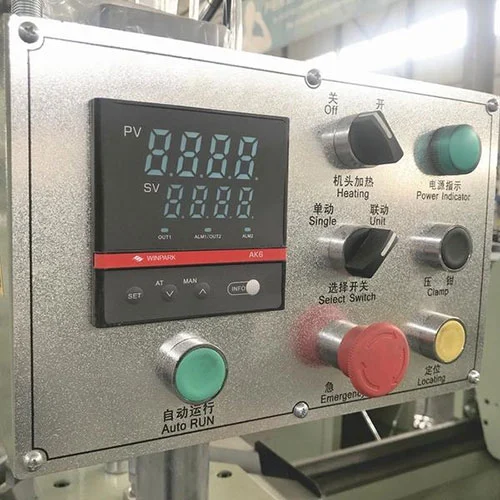

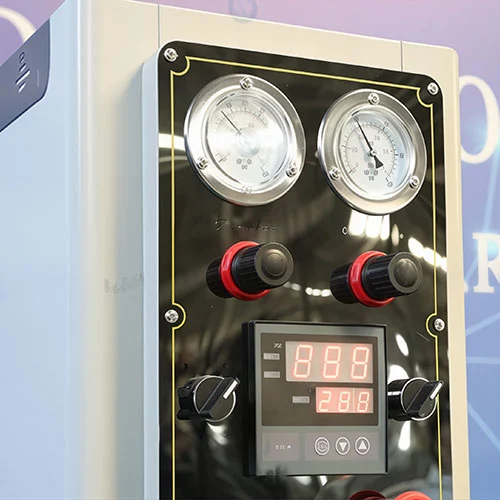

Panneau de contrôle
- Affichage numérique pour le réglage du temps de chauffage/d'accueil
- Bouton d'arrêt d'urgence et verrouillages de sécurité
- Unité de contrôle PLC pour la gestion automatisée des cycles

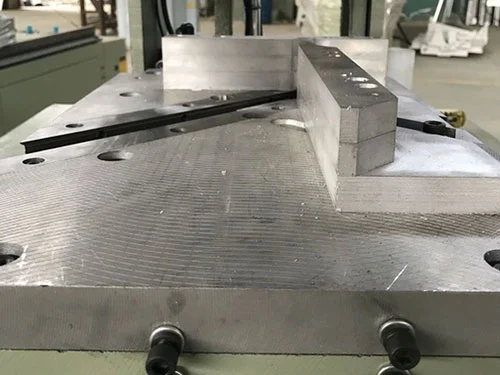

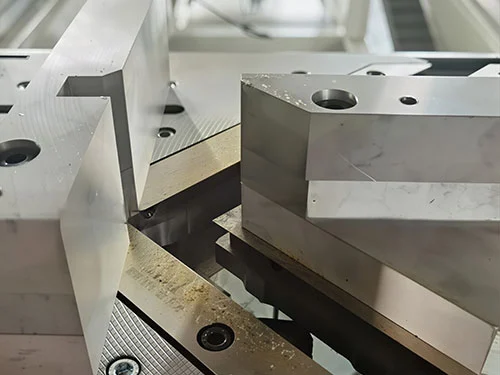

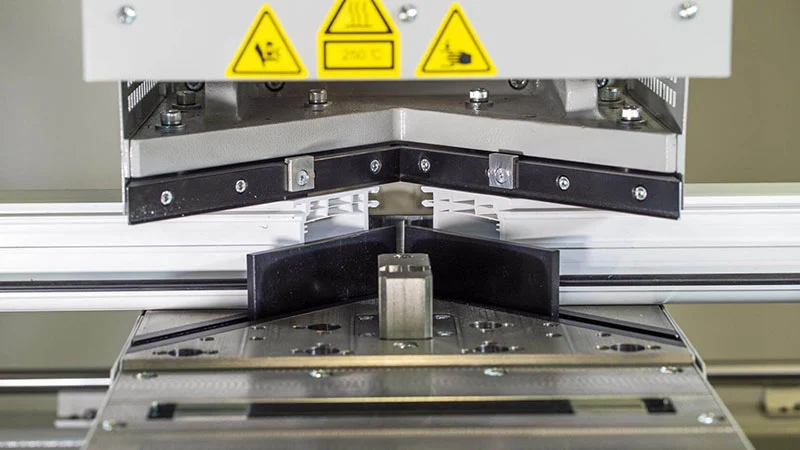

Têtes de soudage
- Chaque tête est équipée d'une plaque chauffante, d'un mécanisme de serrage et d'un couteau de nettoyage
- Têtes mobiles avec freinage pneumatique pour un positionnement sécurisé
- Fraises en alliage spécial pour une élimination durable et précise des cordons de soudure
Système de guidage linéaire
- Rails linéaires de haute précision pour un mouvement fluide de la tête
- La conception autolubrifiante réduit la maintenance et prolonge la durée de vie
Pourquoi choisir notre machine de soudage sans soudure à trois têtes pour portes et fenêtres en PVC ?
- Qualité de soudure supérieure: La finition sans couture améliore l'esthétique du produit et sa valeur marchande ; la résistance des soudures dépasse les normes de l’industrie.
- Rentable: Une productivité élevée réduit les coûts de main-d'œuvre ; la conception à faible entretien minimise les temps d’arrêt.
- Polyvalent: S'adapte à divers profilés PVC et conceptions de fenêtres/portes ; prend en charge le soudage d’angle personnalisé.
- Performances fiables: Une construction robuste et des composants de marque supérieure garantissent une stabilité à long terme.
- Opération facile: CeMachine de soudage sans soudure à trois têtes pour portes et fenêtres en PVCadopte une interface conviviale avec des programmes professionnels prédéfinis, nécessitant une formation minimale des opérateurs, ce qui abaisse considérablement le seuil de fonctionnement pour la production en usine.
FAQ
Q1 : Quels matériaux cette machine peut-elle souder ?
A1 : Il est conçu pourProfilés PVC/UPVC, y compris les profils colorés, co-extrudés et pulvérisés.
Q2 : Peut-il souder différents angles ?
A2 : Oui, la troisième tête supporte30° à 180°soudage à angle arbitraire pour des exigences de conception spéciales.
Q3 : Quelle est la capacité de production ?
A3 : Il peut souder2 à 3 coins de fenêtre par cycle, avec une production quotidienne de 80 à 120.
Q4 : La machine peut-elle être personnalisée ?
A4 : Oui, nous prenons en charge la personnalisation personnalisée, notamment la hauteur de soudage spéciale, la longueur utile, la norme de tension et les montages personnalisés pour répondre à vos diverses exigences de production.
