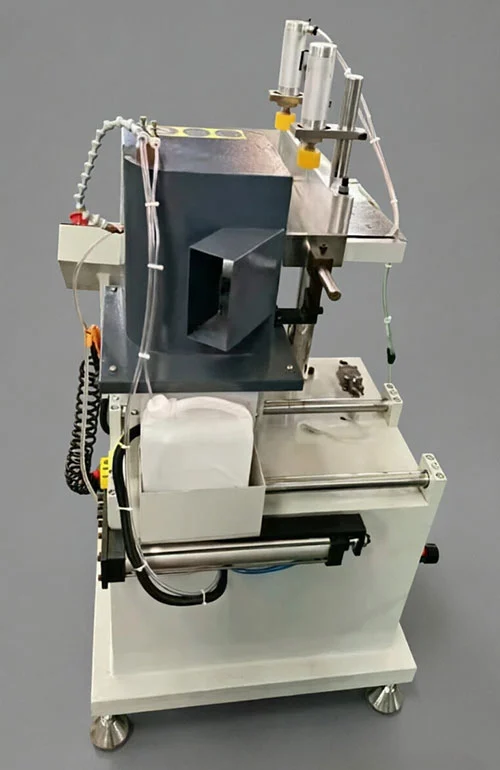

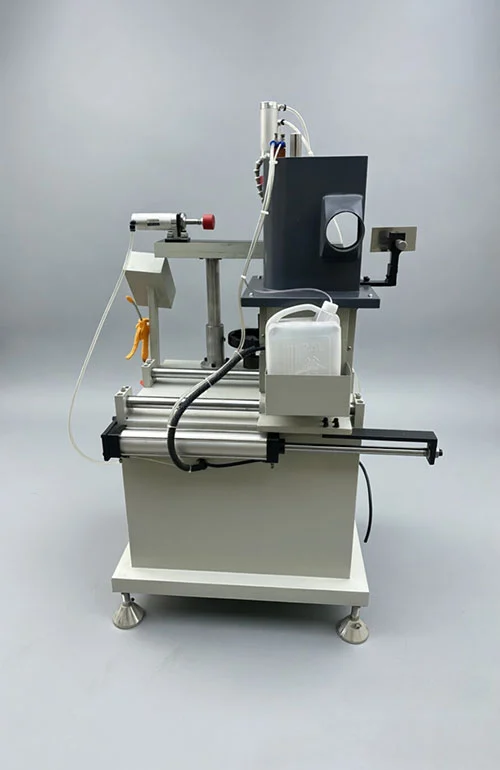

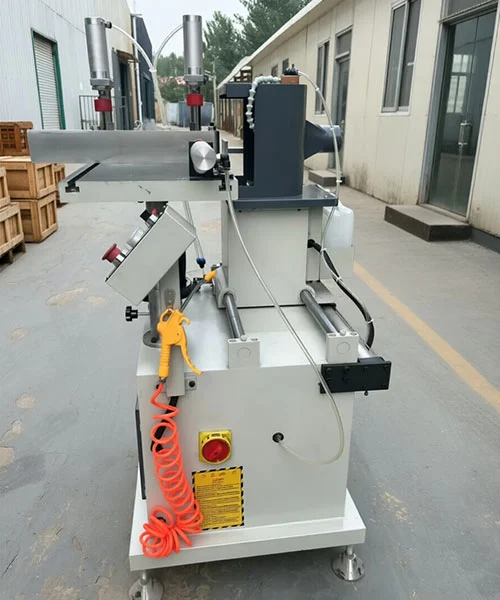

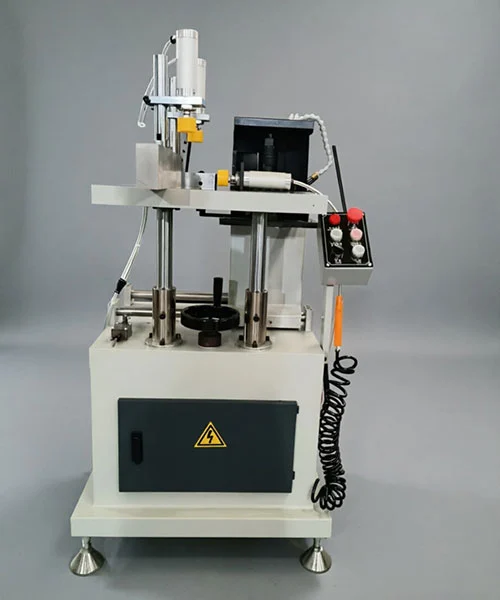

Fraiseuse en bout de PVC pour profilés de fenêtre

Principales fonctionnalités

• Façonnage d'extrémité de profil :LeFraiseuse en bout de PVC pour profilés de fenêtres'adapte aux faces de marches, aux rainures rectangulaires, aux tenons et aux structures similaires en changeant l'outillage, qui est fixé sur une broche horizontale.
• Gamme de fraisage angulaire :Une plaque de positionnement sur la table de travail peut être réglée entre -55° et +55°, permettant des coupes en biseau sur les extrémités des profilés sans gabarits personnalisés.
• Avancement des roulements linéaires :Le mécanisme d'alimentation de l'outil fonctionne sur une paire de mouvements de roulements linéaires, maintenant les vibrations faibles et le mouvement reproductible pendant les cycles de fraisage.
• Finition de la surface d'extrémité :Les extrémités traitées atteignent systématiquement une rugosité Ra12,5 μm, ce qui est suffisant pour un assemblage serré des traverses et des sections de cadre.
• Serrage pneumatique :Les profilés sont maintenus par des pinces pneumatiques pendant la coupe, réduisant ainsi l'effort de l'opérateur tout en maintenant la position de la pièce.

Spécifications techniques

Champ d'application

CeFraiseuse en bout de PVC pour profilés de fenêtreest utilisé dans la production de fenêtres en PVC, de fenêtres composites aluminium-plastique et de cadres de fenêtres en aluminium à rupture de pont thermique. Les pièces à usiner typiques comprennent les traverses centrales, les profilés de cadre de porte et d'autres sections extrudées qui nécessitent un façonnage d'extrémité, un rainurage ou une coupe par tenon avant l'assemblage.

Composants clés

• Broche de fraisage :La broche horizontale accepte les fraises interchangeables pour le travail par étapes, rainures et tenons. Fonctionne à une vitesse qui correspond à celle des outils en carbure pour un enlèvement de matière propre.
• Système de guidage à roulement linéaire :Le chariot d'alimentation se déplace sur des roulements linéaires étanches, qui ne nécessitent qu'une lubrification périodique et aident à maintenir une géométrie de coupe constante au fil du temps.
• Unité de serrage pneumatique :Les pinces s'engagent avec une alimentation en air de 0,5 à 0,8 MPa. Les mâchoires sont formées pour éviter de marquer les surfaces des profilés pendant le cycle de fraisage.
• Table de travail réglable :Une plaque de positionnement réglée manuellement permet à l'opérateur de composer des angles de -55° à +55°, avec une échelle pour un positionnement répété.

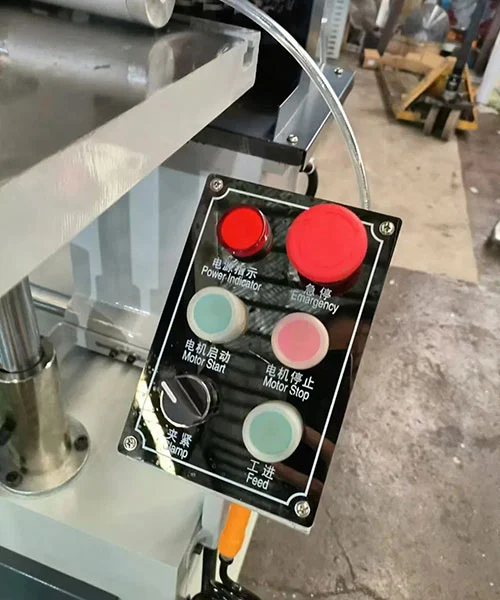

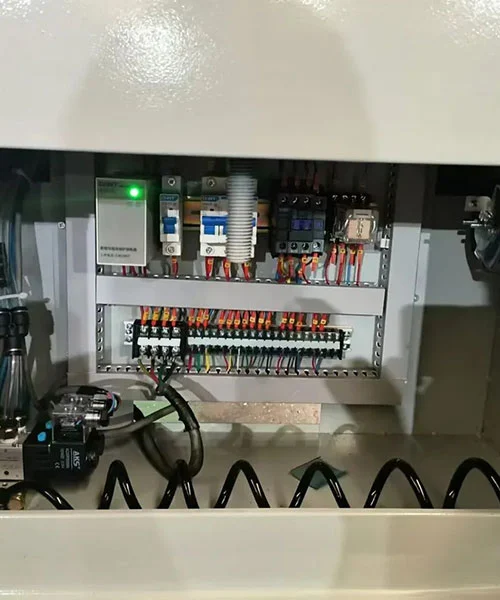

• Circuit de contrôle :Utilise une simple station à bouton-poussoir et un verrouillage de sécurité qui empêche le démarrage de la broche lorsque la protection est ouverte. Les composants électriques sont disposés dans un boîtier étanche à la poussière.

Fabricant et assistance

Avec une usine créée en 1996, Lebulang Machine produit des équipements de traitement de profilés à Jinan, en Chine, depuis près de trois décennies. LeFraiseuse en bout de PVC pour profilés de fenêtreest fourni directement en usine, est certifié CE et ISO et peut être personnalisé dans le cadre d'accords OEM/ODM. Une garantie d'un an couvre la structure principale et des conseils d'installation à distance sont fournis sans frais supplémentaires.

Emballage et expédition

ChaqueFraiseuse en bout de PVC pour profilés de fenêtreest emballé dans une caisse en bois standard de qualité export avec un renfort interne pour empêcher tout mouvement pendant le transport. La caisse est résistante à l'humidité et étiquetée avec des instructions de manipulation. Les conditions d'expédition sont FOB Jinan ou Qingdao, avec des délais de livraison généralement de 15 à 25 jours ouvrables après confirmation de la commande. Les documents comprenant un rapport de test, une liste de colisage et un certificat CE sont envoyés numériquement avant l'expédition.

FAQ

Q1 : Quelles structures de profilés la fraiseuse en bout de PVC pour profilés de fenêtre peut-elle traiter ?

R : En changeant l'outil de coupe, la machine usine les surfaces de marches, les rainures rectangulaires, les tenons et autres détails d'extrémité couramment requis sur les traverses et profilés de cadre en PVC et en composite aluminium-plastique.

Q2 : Quelle est la plage de réglage angulaire pour la coupe en biseau ?

R : La plaque de positionnement de la table de travail est réglable de -55° à 55°, ce qui permet de produire des coupes d'extrémité inclinées dans cette plage sans accessoires supplémentaires.

Q3 : Comment la stabilité est-elle maintenue pendant le fraisage ?

R : Le mécanisme d'alimentation de l'outil utilise une paire de roulements linéaires, ce qui réduit les vibrations et aide à maintenir la profondeur de fraisage constante au cours des cycles répétés.

Q4 : À quelle rugosité de surface d’extrémité peut-on s’attendre ?

R : Les extrémités usinées de manière constante atteignent une rugosité de Ra12,5 μm, une finition qui permet des joints bien ajustés dans les assemblages de fenêtres et de portes.

Q5 : Quelles sont les dimensions de la table de travail ?

R : La table de travail de la machine mesure 500 × 350 mm, offrant un support stable aux profilés de fenêtre UPVC et aluminium-plastique standard.

Q6 : Quelle est la largeur de fraisage maximale ?

R : Le jeu d'outils prend en charge une largeur de fraisage maximale de 90 mm.

Q7 : Quelles sont les exigences en matière d’alimentation en électricité et en air ?

R : La machine fonctionne sur une alimentation triphasée de 380 V, 50 Hz et nécessite une pression d'air de travail de 0,5 à 0,8 MPa pour le système de serrage pneumatique.

Q8 : Les pièces de rechange sont-elles disponibles ?

R : Oui. Les pièces d'usure courantes, notamment les molettes de coupe et les outils de réglage importés, sont disponibles en option et peuvent être facilement remplacées par l'opérateur.
